一种骨骼定位夹板的制作方法

本实用新型涉及一种夹板，尤其是一种骨骼定位夹板。

背景技术：

针对四肢骨折部位的固定一般是在复位后采用条状平板夹持方式，并行排列的两块以上条状平板通过柔性连接的方式固定于四肢外表。其主要缺点是，第一、由于相邻条状平板之间往往存在较大间隙，这些条状平板很容易围绕四肢滑动。另外，根据人体结构特征，四肢均呈由内端向外逐渐变细的形状，而条状平板的宽度一般是恒定的，所以夹板固定装置外端的条状平板间没有间隙或者间隙较小时，内端存在较大间隙。上述因素均会导致条状平板位移，影响固定效果。第二、由于条状平板间存在较大间隙，骨折部位很容易受到外界环境侵袭，出现术后骨折移位、感染的几率较高。

技术实现要素：

本实用新型的目的在于提供一种骨骼定位夹板，以解决上述背景技术中提出的问题。

本实用新型的目的是通过下述技术方案予以实现：一种骨骼定位夹板，包括第一夹板主体、第二夹板主体、连接线、上夹板、下夹板、上凹槽、下凹槽和卡扣，所述第一夹板主体和第二夹板主体通过连接线连接，且第一夹板主体和第二夹板主体依次交替连接；所述上夹板和下夹板通过卡扣固定安装在一起组成夹板主体；所述上凹槽设置在上夹板上；所述下凹槽设置在下夹板上；所述卡扣设置在上夹板上。

进一步的，所述第一夹板主体和第二夹板主体均为梯形结构，且第一夹板主体和第二夹板主体安装方向相反。

进一步的，所述连接线连接的夹板主体两端设置有限位装置，防止夹板主体移动。

进一步的，所述上夹板和下夹板卡合后，上凹槽和下凹槽形成连接孔。

进一步的，所述下夹板对应于卡扣设置有卡槽。

与现有技术相比，本实用新型的有益效果是该新型一种骨骼定位夹板，结构简单，根据人体结构定位准确，使用简单方便等优点，适合普遍推广。

附图说明

图1是本实用新型整体结构效果图；

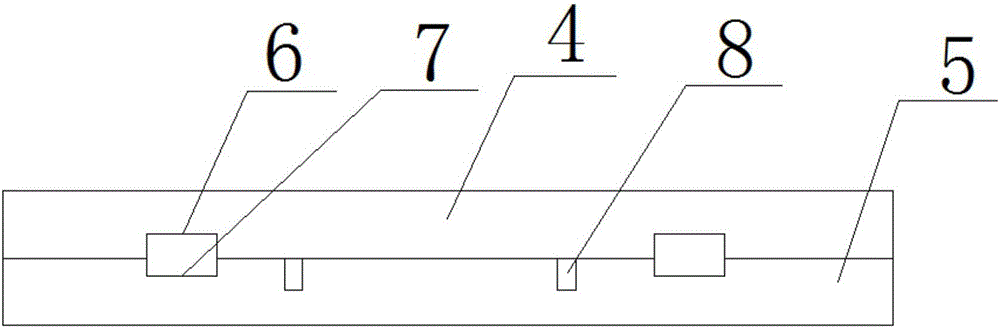

图2是本实用新型夹板主体结构效果图；

图中：1-第一夹板主体、2-第二夹板主体、3-连接线、4-上夹板、5-下夹板、6-上凹槽、7-下凹槽、8-卡扣。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-2所示，本实用新型公开了一种骨骼定位夹板，包括第一夹板主体1、第二夹板主体2、连接线3、上夹板4、下夹板5、上凹槽6、下凹槽7和卡扣8，所述第一夹板主体1和第二夹板主体2通过连接线3连接，且第一夹板主体1和第二夹板主体2依次交替连接；所述上夹板4和下夹板5通过卡扣8固定安装在一起组成夹板主体；所述上凹槽6设置在上夹板4上；所述下凹槽7设置在下夹板5上；所述卡扣8设置在上夹板4上，所述第一夹板主体1和第二夹板主体2均为梯形结构，且第一夹板主体1和第二夹板主体2安装方向相反，所述连接线3连接的夹板主体两端设置有限位装置，防止夹板主体移动，所述上夹板4和下夹板5卡合后，上凹槽6和下凹槽7形成连接孔，所述下夹板5对应于卡扣8设置有卡槽。

使用时，将该骨骼定位夹板固定在病人骨折处，根据人体四肢上粗下细的结构，该骨骼定位夹板在闭合后能形成相同结构的空间，能够更好的对骨折处进行定位固定；根据不同人的体征，通过将上夹板4和下夹板5拆卸安装来减少增加夹板主体的数量，从而达到该骨骼定位夹板能形成不同的空间，能够适应不同的人群。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
