制氧机湿化杯及制氧机的制作方法

本实用新型涉及一种制氧机湿化杯及制氧机。

背景技术：

随着人们生活水平的提高，人们的健康保健意识也逐渐增强。目前制氧机不仅仅应用于临床；在日常生活中，制氧机也逐渐成为许多家庭保健或促进康复的工具。适当吸氧不仅可以改善微循环，缓解神经疲劳，改善大脑供氧状况，调节脑神经系统功能，而且可以延缓衰老，增强新陈代谢，同时对许多疾病的预防和康复也有重要作用。

在使用制氧机时，往往要通过湿化杯来湿化输出的氧气，避免气体过于干燥，防止对粘膜造成刺激。在使用时，需要在湿化杯里面加入一定量的纯净水，并且定期更换纯净水。现有的一种湿化杯100，参见图1，其杯体在中部划分为两段，上杯体1和下杯体2之间插接，在使用时，将上杯体从下杯体中拆卸下来，然后用下杯体来盛水，再将上杯体插上。这种杯体在使用过程存在容易漏水，且盛水量少等缺陷。

技术实现要素：

为了克服上述不足，本实用新型的目的在于提供一种可让杯体空间得到充分利用且不会漏水的湿化杯。

本实用新型为达到其目的，采用的技术方案如下：

一种制氧机湿化杯，包括杯体和杯盖，所述杯体内部设有用于盛水的容纳腔，杯体侧边设有氧气进气口，杯体的容纳腔内设有湿化管，湿化管与氧气进气口的一端连接，杯体顶部开口，所述杯盖用于盖住所述开口并与杯体顶部螺纹连接，杯盖上设有氧气出气口。

优选的，所述氧气进气口的另一端连接有用于和制氧机的氧气输出端插接的插管。

优选的杯体的材质为透明塑料。

本实用新型还提供一种制氧机，包括壳体，壳体上设有氧气输出端，其特征在于，制氧机的壳体外设有如上文所述的湿化杯，所述湿化杯的插管与制氧机的氧气输出端插接。

本实用新型提供的技术方案具有如下有益效果：

本实用新型将现有的两段式杯体的湿化杯进行改进，将杯体做成一体式，在杯体顶部开口，开口上螺纹连接一杯盖，从而可以让杯体内盛装更多的水，而且不会漏水，使用也更方便。

附图说明

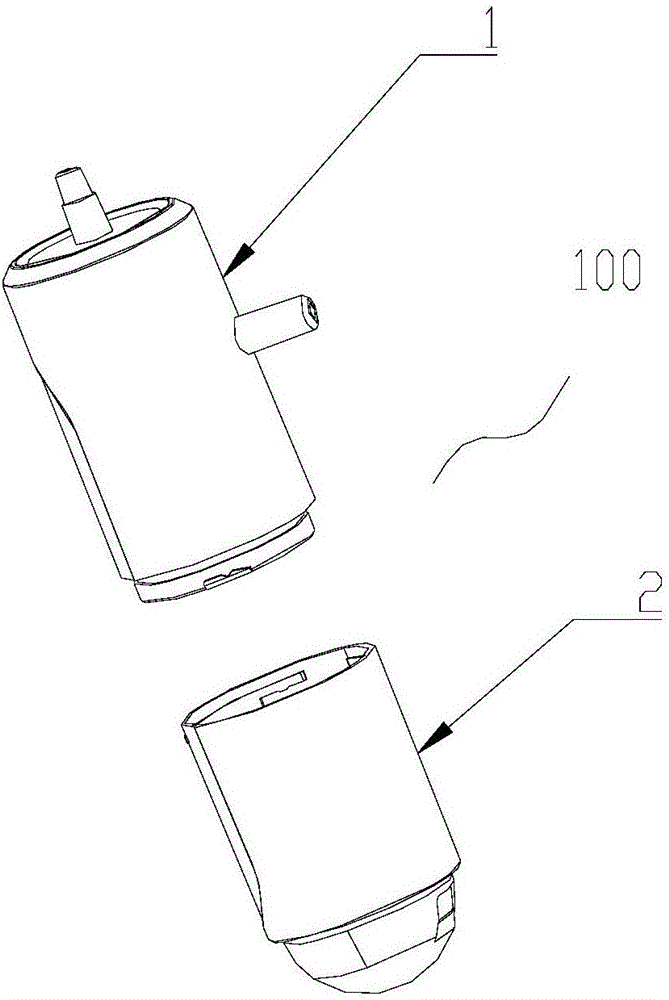

图1是现有的一种湿化杯；

图2是本实用新型的湿化杯结构示意图；

图3是图2的分解示意图；

图4是制氧机示意图。

具体实施方式

下面结合附图对本实用新型作进一步详细说明。

本实用新型提供一种湿化杯200，该湿化杯在现有的两段式杯体的湿化杯100(参见图1)基础上做了改进，以解决现有的两段式湿化杯存在易漏水、盛水量少等问题。

参见图2-3，本实用新型的湿化杯200，包括杯体202、杯盖201。其中杯体202为一体式。杯体202内部设有用于容纳水的容纳腔，杯体202顶部设有开口205，杯体202侧边设有氧气进气口，杯体202的容纳腔中设有湿化管，湿化管和氧气进气口位于容纳腔一侧的端部连接。杯体202顶部设有螺纹。杯盖201用于盖住杯体顶部的开口205，并和杯体顶部螺纹连接。在杯盖201设有氧气出气口204。

优选的，在杯体202的氧气进气口位于外部的一端连接有插管203，该插管203用于和制氧机的氧气输出端插接。

杯体202的材质优选为透明塑料，从而便于观察杯体内的水位以及是否有杂物等。

图4为安装有本实用新型的湿化杯200的制氧机示意图，在制氧机300的壳体301上设有氧气输出端，湿化杯200的插管203与制氧机壳体301上的氧气输出端插接。

本实用新型将现有的两段式杯体的湿化杯进行改进，将杯体做成一体式，在杯体顶部开口，开口上螺纹连接一杯盖，从而可以让杯体内盛装更多的水，而且不会漏水，使用也更方便。

本实用新型并不局限于上述实施方式，凡是对本实用新型的各种改动或变型不脱离本实用新型的精神和范围，倘若这些改动和变型属于本实用新型的权利要求和等同技术范围之内，则本实用新型也意味着包含这些改动和变型。
