一种耳鼻喉清洗器的制作方法

本发明涉及医疗器械，特别是一种耳鼻喉清洗器。

背景技术：

目前，在耳鼻喉科经常需要针对患者进行消毒检查，其中需要经常用到给患者冲洗化脓或者出血部位，以便进行进一步的治疗，这些过程的处理，往往离不开医生的反复冲洗，存在一定的工作量，且存在较大的废液之类，同时，因为是针对患者头部操作，因此，也会影响到患者的操作不便利，造成患者的不舒适感觉，特别是会造成患者的不适应，加上仪器和支架的冰冷，更容易让患者感觉一些压力。因此，有必要采用更好地方式帮助患者消毒和冲洗，并且尽可能减轻患者的压力。

技术实现要素：

本发明的目的是为了解决上述问题，设计了一种耳鼻喉清洗器。

实现上述目的本发明的技术方案为，一种耳鼻喉清洗器，包括固定底座,所述底座外上表面安装有箱体，所述箱体内侧表面安装有滑轨，所述滑轨内安装有一组滑块，所述一组滑块外侧表面共同安装有齿条，箱体外侧表面加工有啮合开口，所述箱体外上表面加工有伸缩开口，所述矩形箱体外侧表面且位于啮合开口一侧安装有固定架，所述固定架上安装有电机架，所述电机架上安装有旋转电机，所述旋转电机旋转端安装有齿轮，所述过固定架外上表面且位于齿轮正下方安装有微型伸缩电机，所述微型伸缩电机伸缩端安装有限位齿条，所述限位齿条外下表面两端均安装有伸缩杆，所述齿条上端安装有支撑架，所述支撑架上安装有下巴拖，所述下巴拖内安装有加热电阻丝，所述箱体外侧表面上端销轴连接有固定支架，所述固定支架连接有上药器，所述箱体前侧表面安装有固定铰链，所述固定铰链上设置有镜子支撑架，所述镜子支撑架上设置有镜子。

所述伸缩杆另一端分别与固定架外上表面固定连接。

所述下巴拖上安装有U型防滑垫。

所述上药器底部连接有供药器。

所述供药器为塑料瓶。

所述箱体一侧安装有一组滑轨A，所述滑轨A上安装有滑台。

所述滑台上共同安装有座椅。

利用本发明的技术方案制作的耳鼻喉清洗器，本发明装置根据患者的情况，可以利用齿轮与齿条之间的啮合控制上药的高度，并在托架内设置有加热电阻丝提高患者的舒适度，且在加药过程中，利用镜子便于观察加药的情况，并且利用供药器可以挤压上药冲洗，便于根据需要使用。

附图说明

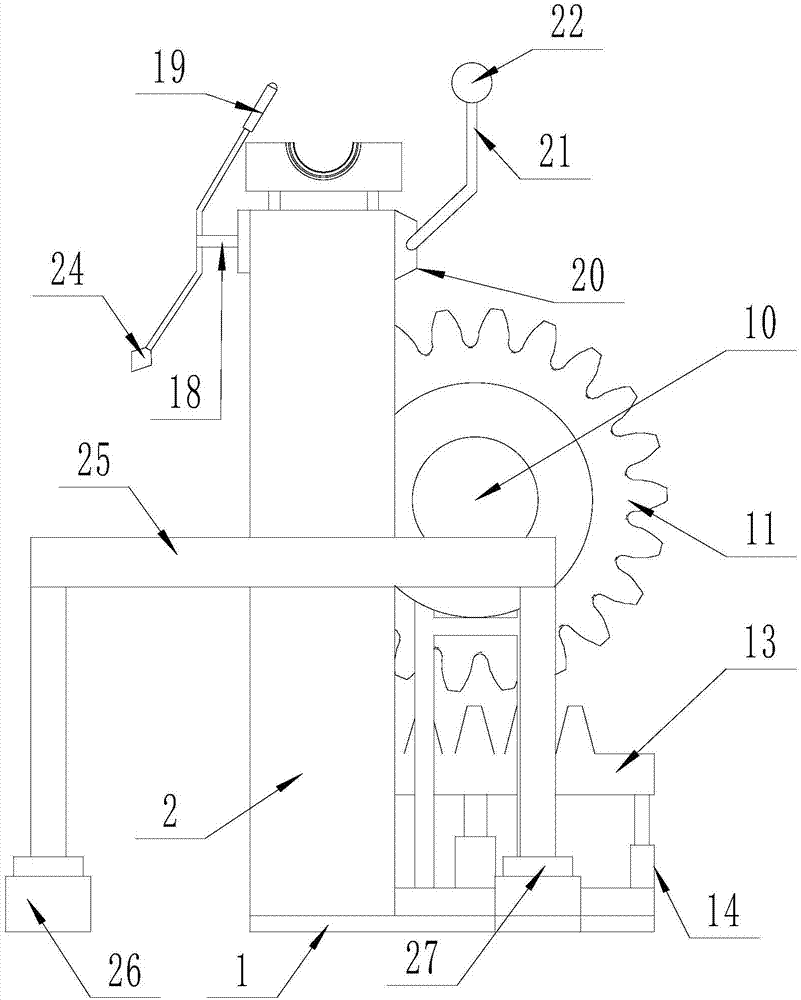

图1是本发明所述耳鼻喉清洗器的结构示意图；

图2是本发明所述耳鼻喉清洗器的外部示意图；

图中，1、底座；2、箱体；3、滑轨；4、滑块；5、齿条；6、啮合开口；7、伸缩开口；8、固定架；9、电机架；10、旋转电机；11、齿轮； 12、伸缩电机；13、限位齿条；14、伸缩杆；15、支撑架；16、下巴拖；17、电阻丝；18、固定支架；19、上药器；20、固定铰链；21、支撑架；22、镜子；23、防滑垫；24、供药器；25、座椅；26、滑轨A；27、滑台。

具体实施方式

下面结合附图对本发明进行具体描述，如图1-2所示，一种耳鼻喉清洗器，包括固定底座(1),所述底座(1)外上表面安装有箱体(2)，所述箱体(2)内侧表面安装有滑轨(3)，所述滑轨(3)内安装有一组滑块(4)，所述一组滑块(4)外侧表面共同安装有齿条(5)，箱体(2)外侧表面加工有啮合开口(6)，所述箱体(2)外上表面加工有伸缩开口(7)，所述矩形箱体(2)外侧表面且位于啮合开口(6) 一侧安装有固定架(8)，所述固定架(8)上安装有电机架(9)，所述电机架(9)上安装有旋转电机(10)，所述旋转电机(10)旋转端安装有齿轮(11)，所述过固定架(8)外上表面且位于齿轮(11)正下方安装有微型伸缩电机(12)，所述微型伸缩电机(12)伸缩端安装有限位齿条(13)，所述限位齿条(13)外下表面两端均安装有伸缩杆(14)，所述齿条(5)上端安装有支撑架(15)，所述支撑架(15) 上安装有下巴拖(16)，所述下巴拖(16)内安装有加热电阻丝(17)，所述箱体(2)外侧表面上端销轴连接有固定支架(18)，所述固定支架(18)连接有上药器(19)，所述箱体(2)前侧表面安装有固定铰链(20)，所述固定铰链(20)上设置有镜子支撑架(21)，所述镜子支撑架(21)上设置有镜子(22)；所述伸缩杆(14)另一端分别与固定架(8)外上表面固定连接；所述下巴拖(16)上安装有U型防滑垫(23)；所述上药器(19)底部连接有供药器(24)；所述供药器(24)为塑料瓶；所述箱体(2)一侧安装有一组滑轨A(26)，所述滑轨A(26)上安装有滑台(27)；所述滑台(27)上共同安装有座椅(25)。

本实施方案的特点为，底座外上表面安装有箱体，箱体内侧表面安装有滑轨，滑轨内安装有一组滑块，一组滑块外侧表面共同安装有齿条，箱体外侧表面加工有啮合开口，箱体外上表面加工有伸缩开口，矩形箱体外侧表面且位于啮合开口一侧安装有固定架，固定架上安装有电机架，电机架上安装有旋转电机，旋转电机旋转端安装有齿轮，过固定架外上表面且位于齿轮正下方安装有微型伸缩电机，微型伸缩电机伸缩端安装有限位齿条，限位齿条外下表面两端均安装有伸缩杆，齿条上端安装有支撑架，支撑架上安装有下巴拖，下巴拖内安装有加热电阻丝，箱体外侧表面上端销轴连接有固定支架，固定支架连接有上药器，箱体前侧表面安装有固定铰链，固定铰链上设置有镜子支撑架，镜子支撑架上设置有镜子，本发明装置根据患者的情况，可以利用齿轮与齿条之间的啮合控制上药的高度，并在托架内设置有加热电阻丝提高患者的舒适度，且在加药过程中，利用镜子便于观察加药的情况，并且利用供药器可以挤压上药冲洗，便于根据需要使用。

在本实施方案中，微型控制器输出端与旋转电机输入端电线相连，微型控制器输出端与伸缩电机输入端电线相连，通过微型控制器控制旋转电机工作，带动旋转端的齿轮转动，通过齿轮与齿条相啮合，使得齿条沿滑轨运动，进而使得齿条上支撑架上的下巴托运动，通过限位齿条可以起到制动作用，通过伸缩杆和伸缩电机配合，可以使得限位齿条与齿轮啮合，进而制动，通过上药器进行清洗，通过供药器为上药器供药，通过镜子观察需要上药的部位，通过滑轨A与滑台，使得椅子可以移动，通过加热电阻丝加热使得下巴托不冰凉，操作简单，实用方便。

上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。
