一种防止精神病人外逃的多功能手环的制作方法

本发明涉及医疗工具，具体涉及一种防止精神病人外逃的多功能手环。

背景技术：

根据上级相关文件要求，精神病人需要佩戴腕带，用于信息查对，保证病人的安全，但由于精神病人的特殊性及目前腕带材质的限制，腕带佩戴后经常被病人自行撕下，并有互相取下后错戴的现象，容易导致查对错误。因此，需要一种不容易私自取下适合精神病人佩戴的腕带，如何将手环固定在精神病人手腕上，让精神病人不能将手环摘掉，增加治疗核对的环节，保证病人治疗的准确性，保证病人的安全。

外逃是精神科意外风险之一，由于精神病人病情的特殊性，一旦发生外逃，将给病人、给医院以及社会带来不确定性危害，因此，需要实时了解精神病人的信息，防范病人外逃。当精神病人带着智能手环走出医院活动区域进入人群时，需要能及时报警，并让医务人员快速找到。

技术实现要素：

为解决上述问题，本实用新型提供了一种防止精神病人外逃的多功能手环。

本实用新型的技术方案为：一种防止精神病人外逃的多功能手环，包括手环带和触摸显示屏，手环带的一端设置有扣件，扣件上设置有一凸起，手环带的的另一端设置有与扣件配合的扣座，扣座内设置卡合件、止挡凸块、推杆、弹性板、导轨和钥匙孔，卡合件的侧边设置有一通孔，止挡凸块铰接设置在侧边通孔处，止挡凸块的形状与扣件上的凸起相适配，推杆的一端与止挡凸块接触连接，推杆的另一端与弹性板的一端固定连接，弹性板设置在导轨内，钥匙孔设置在紧邻弹性板的另一端位置处，钥匙孔的形状与钥匙的形状相适配，钥匙具有接触部；

手环带内部设置有电池、电源管理模块、信息录入模块、存储模块、处理模块、GPS 模块和报警模块，电池与电源管理模块连接，电源管理模块与信息录入模块电连接，信息录入模块与存储模块电连接，存储模块与处理模块电连接，处理模块分别与显示模块、GPS 模块、报警模块电连接。

进一步地，电源管理模块包括USB接口。

进一步地，报警模块包括指示灯和报警蜂鸣器。

进一步地，手环带由防水柔性材料制成。

进一步地，手环带上涂覆有一层夜光涂料。

本发明的有益效果为 ：带上多功能手环后，需要用钥匙才能解开扣合机制，防止精神病人自己解开多功能手环，保证所带手环的信息与病人对应，用于查对病人信息，保证各项治疗的准确性和治疗过程中病人的安全；手环使用方便，能时刻存储病人身心状态和治疗状况；报警模块和GPS模块能够迅速的给医务人员找到精神病人，防止精神病人外逃；此外，手环还具有防水与夜光功能。

附图说明

图1为本实用新型的结构示意图；

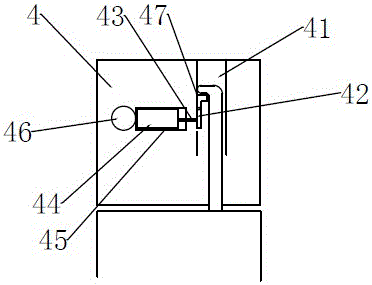

图2为本实用新型的锁合结构的示意图；

图3为本实用新型的钥匙解锁示意图；

图4为本实用新型的各模块的结构方框图。

具体实施方式

以下结合附图对本实用新型的具体实施方式作进一步的具体说明。在这里为了描述的方便，使用空间相对术语，诸如 “上”、“下”、“左”、“右”等，来描述一个元件或特征和其他元件或特征如图中所示的关系，不能作为本实用新型的限制。

参阅图1和图2所示，一种防止精神病人外逃的多功能手环，包括手环带1和触摸显示屏2，手环带1的一端设置有扣件3，扣件3上设置有一凸起31，手环带1的另一端设置有与扣件3配合的扣座4，扣座4内设置有卡合件41、止挡凸块42、推杆43、弹性板44、导轨45和钥匙孔46，卡合件41侧边设置有一侧边通孔47，与扣件3的凸部31相适配的止挡凸块42设置在卡合件41的侧边通孔47处，止挡凸块42与凸部31能够用来卡合扣件3与卡合件41，止挡凸块42铰接设置在卡合件41内部，推杆43的一端与止挡凸块42接触连接，推杆43的另一端与弹性板44的一端固定连接，弹性板44设置在导轨45内，钥匙孔46设置在紧邻弹性板44的另一端位置处，钥匙孔46形状与钥匙5的形状相适配。参阅图3所示，钥匙5具有接触部51，钥匙5为转动式钥匙，解锁时，通过旋转钥匙5，钥匙5的接触部51推动弹性板44向右运动，弹性板44带动推杆43向右滑动，推杆43的另一端推动止挡凸块42绕轴转动，止挡凸块42的上部向左运动，止挡凸块42的下部向右运动，向下拉出扣件3时，扣件3上的凸起31不再受止挡凸块42的阻碍能够向下运动，扣件3上的凸起31在下移过程中推动止挡凸块42的下部绕轴向左侧运动，止挡凸块42恢复原始状态，推动推杆42向左侧运动，弹性板44回到初始位置，扣件3与卡合件41分离，只有通过钥匙5才能对扣件3和扣座4之间的卡合进行解锁，将扣件3从扣座4中拔出。

参阅图1所示，触摸显示屏2的底面与手环带1的外环面固定连接，触摸显示屏2的形状为圆形，手环带的内环面贴紧精神病人的手腕。

参阅图4所示，手环带1内部设置有电池、电源管理模块、信息录入模块、存储模块、处理模块、GPS 模块和报警模块，电池与电源管理模块连接，电源管理模块包括USB接口，在电池电量不足的情况下，通过外接USB接口用以充电，电源管理模块与控制模块电连接，用以给各模块供电。电源管理模块与信息录入模块电连接，信息录入模块与存储模块电连接，存储模块与处理模块电连接，处理模块分别与显示模块、GPS 模块、报警模块电连接，显示模块与显示屏电连接，报警模块包括指示灯和报警蜂鸣器。医务人员通过触摸显示屏2手写录入精神病人的相关信息，如姓名、年龄、性别、血型和药物过敏史等，通过存储模块存储这些信息，用于医务人员进行病人在之后的各项治疗时进行信息查对，保证病人治疗的准确性，保证病人安全。在治疗过程中，也可通过在触摸显示屏2上手写录入病人的用药以及用药后的状态等，通过存储模块存储以上信息，以在后续治疗过程中方便查看。

在处理器中设置最初的活动区域为医院内的某个区域，一旦当精神病人走出医院某个区域时，GPS模块定位得到的位置信息通过处理模块处理，处理模块将现有位置与设定位置进行比较，分析得出现有位置已超出设定区域，与处理模块电连接的报警模块能够通过指示灯的闪烁以及蜂鸣器的持续蜂鸣报警，此外，GPS模块能将精神病人的位置传输到医院的计算机平台中，让医务人员及时了解精神病人的位置，防止精神病人外逃，即使外逃，也能根据定位信息，及时找到精神病人。

由于精神病人有可能会将手环浸水，手环带1采用防水柔性材料制成。在手环带1上涂覆一层夜光涂料，起到照明作用，能够让医务人员在夜晚巡夜检查时清楚知晓精神病人的位置。

以上所述是本实用新型的优选实施方式，不能以此来限定本实用新型的权利范围，应当指出，对于本技术领域的普通技术人员来说，对本实用新型的技术方案进行修改或者等同替换，都不脱离本实用新型的保护范围。
