一种胸腔镜手术切口保护器的制作方法

本实用新型属于医疗器械技术领域，涉及胸腔镜手术切口保护装置。

背景技术：

目前胸外科的大部分手术可以通过胸腔镜完成。胸腔镜手术创伤轻、美容效果好。然而胸腔镜手术时，器械不断的通过胸壁的小切口出入胸腔，对切口周围软组织造成损伤，并且使器械沾上血液容易引起感染。在切口使用保护套则可以避免以上的不利因素，但是目前的切口保护器都是一次性用品，不仅造成资源的大量浪费，还因为价格比较昂贵而加重患者的经济负担。此外,目前的切口保护器, 连接胶套比较长且规格单一,手术中常常费较多的时间卷曲以调节长短与切口厚度相适应。

技术实现要素：

发明内容

本实用新型的目的是设计和制造一种胸腔镜手术切口保护器，以克服目前的切口保护器的不足。

本实用新型的目的是这样实现的：一种胸腔镜手术切口保护器，其特征为：具有外部卡环1、内部卡环2、连接胶套3和橡皮筋4，所述的外部卡环1和内部卡环2为圆环；所述的连接胶套3的两端口分别连接固定有橡皮筋4，橡皮筋4和连接胶套3的两端口分别套入外部卡环1和内部卡环2内，翻转固定在连接胶套3的两端。

外部卡环1为钢丝绳圈或金属圆环或塑料圆环。

内部卡环2为钢丝绳圈或金属圆环或塑料圆环。

连接胶套3橡胶膜或塑料薄膜。

采取以上措施的本实用新型，可以重复使用、经济、容易操作。本实用新型可以重复使用卡环，不同台次的手术仅仅更换连接胶套，不仅大量节约资源，保护了环境，还因为价格比较便宜而减轻患者的经济负担。本实用新型在临床使用20余例效果显著。本实用新型手术时外部卡1和内部卡环2可以根据切口大小选择，并通过连接胶套3连接,且外部卡环1、内部卡环2和连接胶套3可以分开，不同台次的手术仅仅更换连接胶套,外部卡环1和内部卡环2是可以选择的不同大小钢丝绳圈，可以重复消毒使用。此外,可以根据切口的厚度选择连接胶套,避免手术中费较多的时间卷曲以调节长短与切口厚度相适应。

附图说明

附图1是本实用新型（实施例）的构件图；

附图2是本实用新型（实施例）的装配结构示意图。

附图标记说明：1、外部卡环；2、内部卡环；3、连接胶套；4、橡皮筋。

以下再结合附图和实施例对本发明作进一步的详述。

具体实施方式

附图1是本实用新型实施例的构件图。参考附图1。

本实用新型构件有外部卡环1、内部卡环2、连接胶套3和橡皮筋4。外部卡环1和内部卡环2为圆环。连接胶套3的两端口分别连接固定有橡皮筋4。

外部卡环1为钢丝绳圈或金属圆环或塑料圆环。

内部卡环2为钢丝绳圈或金属圆环或塑料圆环。

连接胶套3为橡胶膜或塑料薄膜。

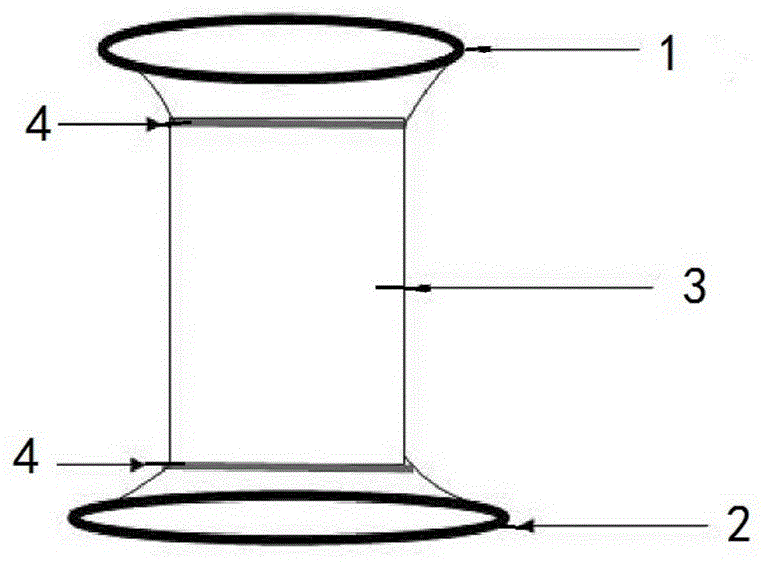

附图2是本实用新型实施例的装配结构示意图。参考附图2。

装配时将连接胶套3的两端和橡皮筋4一起分别套入外部卡环1和内部卡环2内，然后翻转固定在连接胶套3的两端。

实施例：

外部卡环1为钢丝绳圈或金属圆环或塑料圆环，周长为 26厘米或者22厘米，钢丝绳直径为 2毫米或者2.5毫米或者3 毫米。

内部卡环2为钢丝绳圈或金属圆环或塑料圆环，周长为30厘米或者26 厘米，钢丝绳直径为2毫米或者2.5毫米或者3 毫米。

连接胶套3为橡胶膜，周长为20厘米，长度为12厘米或者10厘米或者8厘米或者6厘米或者4厘米，厚度为0.3毫米或者0.5毫米或者1毫米 。

橡皮筋4周长等于连接胶套3周长，固定在连接胶套3的两端。
