一种孕妇胎心监护装置的制作方法

本实用新型涉及孕妇胎心检测设备领域，尤其是涉及一种孕妇胎心监护装置。

背景技术：

公知的，胎心监护仪是检测胎儿是否正常的仪器，胎心监护仪在妇产科的使用频率非常高，但是目前医院使用胎心监护仪是将探头和宫缩探头通过绑带绑在孕妇的腹部或者将探头通过胶带粘贴在孕妇的腹部，而在检测的时候，不管是绑带还是胶带给孕妇的感觉都是非常的不舒适，而检测过程需要一定的时间，这样就增加了孕妇的痛苦，另外，采用绑带或者胶带进行固定的探头不容易更改位置，但是实际在检测的时候胎儿在孕妇体内是活动的，而胎儿移动方位之后探头采集的数据就不准确或者采集不到数据了，从而影响了检测的结构，而更换探头的位置又非常的麻烦，这样就对孕妇造成了二次伤害，极大的影响了孕妇的心情，从而增加了患者的心里负担。

技术实现要素：

为了克服背景技术中的不足，本实用新型公开了一种孕妇胎心监护装置，本实用新型通过在控制箱上设置控制器、显示器、控制按钮、缓冲垫和腹垫，并在腹垫上设置探头，以此来达到准确检测胎心和增加检测舒适度的目的。

为了实现所述实用新型目的，本实用新型采用如下技术方案：

一种孕妇胎心监护装置，包括控制箱、显示器、控制按钮、探头、腹垫和缓冲垫，控制箱上设有显示器和控制按钮，控制箱内设有控制器，在控制箱一侧设有腹垫和缓冲垫，腹垫设置在缓冲垫上方的控制箱上，腹垫一侧与控制箱相连接，腹垫另一侧设有粘扣，腹垫上设有探头，所述探头由固定圈和壳体构成，壳体上套有固定圈，固定圈与腹垫相连接，壳体内设有感应器。

所述控制箱为圆柱型或棱柱型结构，控制箱的顶部面上设有显示器和控制按钮，控制箱同一侧面上设有腹垫和缓冲垫。

所述缓冲垫为长方型、圆型或椭圆型结构，缓冲垫上设有若干个透气孔，透气孔均匀分布在缓冲垫上，缓冲垫由弹性材质制作而成。

所述腹垫上设有若干根连接线，连接线交叉设置成网状结构，在连接线的每个交叉点上均设有一个探头。

所述固定圈为圆环型结构，壳体为圆球型结构，固定圈套在壳体上，在壳体内设有感应器，感应器通过连接线与控制箱内的控制器相连接，固定圈的外侧面与连接线相连接。

由于采用了上述技术方案，本实用新型具有如下有益效果：

本实用新型所述的一种孕妇胎心监护装置，包括控制箱、显示器、控制按钮、探头、腹垫和缓冲垫，通过在控制箱上设置控制器、显示器、控制按钮、缓冲垫和腹垫，并在腹垫上设置探头，以此来达到准确检测胎心和增加检测舒适度的目的；本实用新型实用性强，使用和安装起来都比较简单，不但可以轻松准确的完成胎心的监测，而且减少护士的工作量，使孕妇在检测的时候更加舒适，为医护人员的工作带来了极大的便利。

【附图说明】

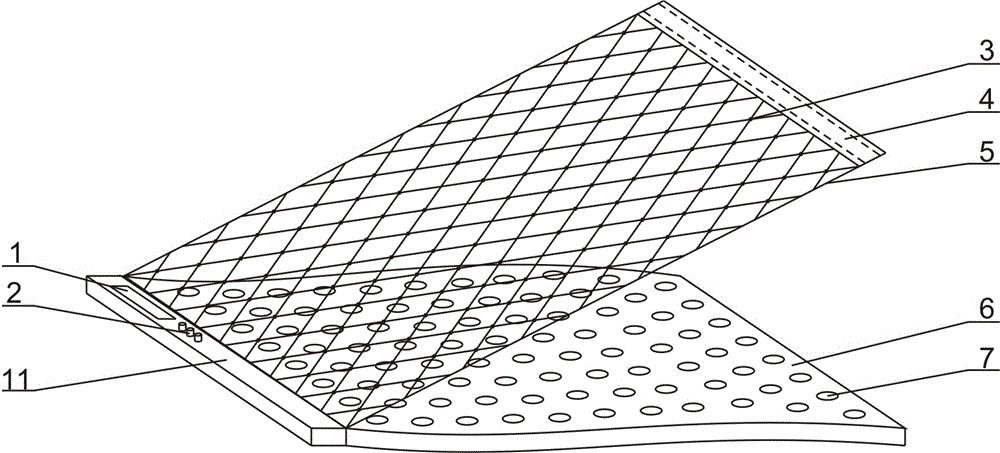

图1为本实用新型的立体结构示意图；

图2为本实用新型的探头立体结构示意图；

图中：1、显示器；2、控制按钮；3、探头；4、粘扣；5、腹垫；6、缓冲垫；7、透气孔；8、壳体；9、固定圈；10、连接线；11、控制箱。

【具体实施方式】

通过下面的实施例可以详细的解释本实用新型，公开本实用新型的目的旨在保护本实用新型范围内的一切技术改进。

结合附图1~2所述的一种孕妇胎心监护装置，包括控制箱11、显示器1、控制按钮2、探头3、腹垫5和缓冲垫6，控制箱11上设有显示器1和控制按钮2，控制箱11内设有控制器，在控制箱11一侧设有腹垫5和缓冲垫6，腹垫5设置在缓冲垫6上方的控制箱11上，腹垫5一侧与控制箱11相连接，腹垫5另一侧设有粘扣4，腹垫5上设有探头，所述探头由固定圈9和壳体8构成，壳体8上套有固定圈9，固定圈9与腹垫5相连接，壳体8内设有感应器；所述控制箱11为圆柱型或棱柱型结构，控制箱11的顶部面上设有显示器1和控制按钮2，控制箱11同一侧面上设有腹垫5和缓冲垫6；所述缓冲垫6为长方型、圆型或椭圆型结构，缓冲垫6上设有若干个透气孔7，透气孔7均匀分布在缓冲垫6上，缓冲垫6由弹性材质制作而成；所述腹垫5上设有若干根连接线10，连接线10交叉设置成网状结构，在连接线10的每个交叉点上均设有一个探头；所述固定圈9为圆环型结构，壳体8为圆球型结构，固定圈9套在壳体8上，在壳体8内设有感应器，感应器通过连接线10与控制箱11内的控制器相连接，固定圈9的外侧面与连接线10相连接。

实施本实用新型所述的一种孕妇胎心监护装置，在使用的时候，先将缓冲垫6铺设在指定的地方，然后使孕妇躺在缓冲垫6上，再将腹垫5覆盖在孕妇的腹部，并通过粘扣4来调节腹垫5的松紧度，这时就可以打开控制箱11上的控制按钮2了，控制按钮2打开控制器，通过控制器来控制腹垫5上面的探头，而探头内的感应器可以将孕胎心的数据通过连接线传输到控制器内，控制器再将数据通过显示器1现实出来，这样就方便了工作人员的记录，由于腹垫5是连接线10连接成的网状结构，而网上每个接点处都设有一个探头，这样在检测的时候，不论胎儿如何活动，探头总是可以将检测数据传输给控制器，从而就避免了因为胎儿活动无法准确测量胎心的问题，极大的方便了医护人员的工作，同时也不用再拆装探头，减轻了孕妇检测时的痛苦，另外缓冲垫6上的透气孔7可以很好的起到缓解孕妇背部压力的作用，极大的增加了检测时的舒适度。

本实用新型未详述部分为现有技术，尽管结合优选实施方案具体展示和介绍了本实用新型，具体实现该技术方案方法和途径很多，以上所述仅是本实用新型的优选实施方式，但所属领域的技术人员应该明白，在不脱离所附权利要求书所限定的本实用新型的精神和范围内，在形式上和细节上可以对本实用新型做出各种变化，均为本实用新型的保护范围。
