一种血压计及血压测量系统的制作方法

本实用新型涉及医疗器械技术领域，特别是涉及一种血压计及血压测量系统。

背景技术：

目前，血压计作为测量血压的一种重要仪器，被广泛应用于医疗行业中。随着科学技术的快速发展及人们的需求，血压计越来越趋向于小型化和轻薄化。

但是目前使用的血压计，由于血压计的血压传感器垂直固定在血压计的主板上，导致血压传感器的气嘴与主板垂直，加上气嘴需要与气管连接，这就导致血压计的整机厚度必须大于血压传感器与气管的厚度之和，从而无法减小血压计的整机厚度；同时，由于气管的方向须与主板平行，导致在血压传感器与气管连接处，必须将气管折弯，从而影响了气管的气密性和使用寿命，使得血压计的测量精度降低。

技术实现要素：

本实用新型的目的是提供一种血压计及血压测量系统，以解决血压计的整机厚度较大以及与气嘴连接的气管需要折弯的技术问题，使得血压计小型化且测量精度较高。

为了解决上述技术问题，本实用新型提供了一种血压计，包括主板、血压传感器和传感器安装板，所述传感器安装板与所述主板固定连接，所述血压传感器与所述传感器安装板固定连接，所述血压传感器上设有用于与气管连接的气嘴，且所述气嘴与所述主板平行。

作为优选方案，所述传感器安装板与所述主板垂直，所述血压传感器与所述传感器安装板垂直，所述气嘴与所述血压传感器垂直。

作为优选方案，所述传感器安装板固定连接在所述主板的侧面。

作为优选方案，所述传感器安装板固定连接在所述主板的正面的中间部位上。

作为优选方案，所述主板上设有插针，所述传感器安装板上设有接口，所述传感器安装板的所述接口插接在所述主板的所述插针上。

作为优选方案，所述主板上设有接口，所述传感器安装板上设有插头，所述主板的所述接口插接在所述传感器安装板的所述插针上。

作为优选方案，所述血压计还包括外壳，所述传感器安装板与所述外壳固定连接。

作为优选方案，所述外壳设有卡扣，所述卡扣卡接在所述传感器安装板的侧壁上。

作为优选方案，所述卡扣为2个。

为了解决相同的技术问题，本实用新型还提供一种血压测量系统，包括所述的血压计。

本实用新型提供的血压计及血压测量系统，包括主板、血压传感器和传感器安装板，血压传感器上设有用于与气管连接的气嘴，由于血压传感器的气嘴与主板平行，使得血压计的整机厚度无须包括血压传感器的气嘴的长度和气管的厚度，从而减少了血压计的整机厚度；同时，由于血压传感器的气嘴与主板平行，因而气管在无需弯折的情况下直接与血压传感器的气嘴对接，就可以使得气管的走向与主板平行，从而提高了所述气管的气密性和使用寿命，使得血压计在测量血压的过程中不容易出现漏气，从而提高了血压计的测量精度。

附图说明

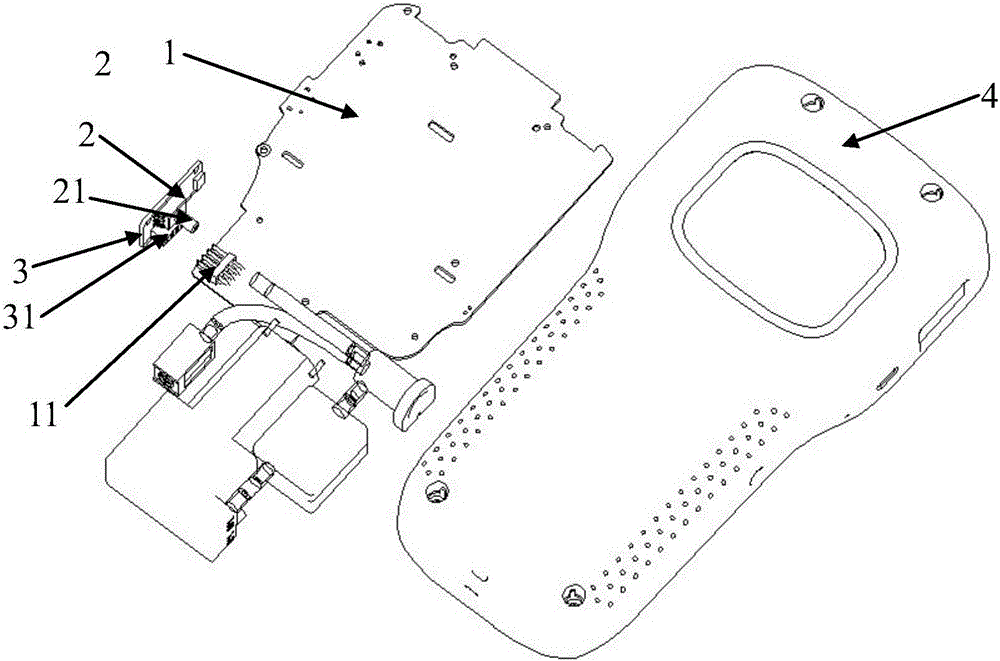

图1是本实用新型实施例中的传感器安装板设于主板侧面的血压计的分解示意图；

图2是本实用新型实施例中的传感器安装板设于主板中间部位的血压计的分解示意图；

图3是本实用新型实施例中的传感器安装板与外壳的装配示意图；

其中，1、主板；11、插针；2、血压传感器；21、气嘴；3、传感器安装板；31、接口；4、外壳；41、卡扣。

具体实施方式

下面结合附图和实施例，对本实用新型的具体实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。

结合图1和图2所示，本实用新型实施例提供的一种血压计，其包括主板1、血压传感器2和传感器安装板3，所述传感器安装板3与所述主板1固定连接，所述血压传感器2与所述传感器安装板3固定连接，所述血压传感器2上设有用于与气管连接的气嘴21，且所述气嘴21与所述主板1平行。

在本实用新型实施例中，由于所述血压传感器2的所述气嘴21与所述主板1平行，使得血压计的整机厚度无须包括所述血压传感器2的所述气嘴21的长度和所述气管的厚度，从而减少了血压计的整机厚度。

此外，由于所述血压传感器2的所述气嘴21与所述主板1平行，因而所述气管在无需弯折的情况下直接与所述血压传感器2的所述气嘴21对接，就可以使得所述气管的走向与所述主板1平行，从而提高了所述气管的气密性和使用寿命，使得血压计在测量血压的过程中不容易出现漏气，从而提高了血压计的测量精度。

在本实用新型实施例中，为了确保所述血压传感器2的所述气嘴21与所述主板1平行，本实施例中的所述传感器安装板3垂直安装在所述主板1上，所述血压传感器2垂直安装在所述传感器安装板3上，所述血压传感器2的所述气嘴21与所述传感器安装板3垂直。

如图1所示，在一些实施例中，为了便于所述传感器安装板3与所述主板1固定连接，所述传感器安装板3固定连接在所述主板1的侧面。

如图2所示，在一些实施例中，为了便于所述气管直接从血压计的中间部位向后部走向，所述传感器安装板3可固定在所述主板1的中间部位。

当然，应当理解的是，在本实用新型的其他实施例中，所述传感器安装板3在所述主板1上的安装位置可根据实际的需要，如结构设计、空间布置或气管走向等进行设计，本实用新型不做具体限定。

结合图1和图2所示，为了使所述传感器安装板3能够形成独自的标准模块，从而使其能够进行独自校准和测试，以适应不同的血压测量功能，本实施例中的所述主板1上设有插针11(或接口31)，所述传感器安装板3上设有接口31(或插针11)，所述传感器安装板3的所述接口31(或插针11)插接在所述主板1的所述插针11(或接口31)上。此外，由于所述传感器安装板3独立于所述主板1而单独设计，其设计更加灵活，可以进一步减少所述主板1的元器件，增加所述主板1的可利用空间。

如图3所示，为了进一步固定所述传感器安装板3，防止所述传感器安装板3晃动，保证所述传感器安装板3可靠地插接在所述主板1上，本实施例中的所述血压计还包括外壳4，所述传感器安装板3与所述外壳4固定连接。

在本实用新型实施例中，所述传感器安装板3与所述外壳4连接的方式有多种，可以是粘接的方式，可以是通过紧固件来连接，又可以是其它任意连接方式。优选地，本实施例中的所述外壳4设有卡扣41，所述卡扣41卡接在所述传感器安装板3的侧壁上。

如图3所示，为了进一步防止所述传感器安装板3晃动，提高其插接的稳定性，本实施例中的所述卡扣41为2个，通过两个所述卡扣41对称卡接在所述传感器安装板3的侧壁上，使所述传感器安装板3的受力平衡，以实现所述传感器安装板3可靠地插接在所述主板1上。

为了解决相同的技术问题，本实用新型还提供一种血压测量系统，包括上述所述的血压计。

综上，本实用新型提供的血压计及血压测量系统，包括主板1、血压传感器2和传感器安装板3，血压传感器2上设有用于与气管连接的气嘴21，由于血压传感器2的气嘴21与主板1平行，使得血压计的整机厚度无须包括血压传感器2的气嘴21的长度和气管的厚度，从而减少了血压计的整机厚度；同时，由于血压传感器2的气嘴21与主板1平行，因而气管在无需弯折的情况下直接与血压传感器2的气嘴21对接，就可以使得气管的走向与主板1平行，从而提高了气管的气密性和使用寿命，使得血压计在测量血压的过程中不容易出现漏气，从而提高了血压计的测量精度。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和替换，这些改进和替换也应视为本实用新型的保护范围。
