一种住院部用自动传输测量结果的体温计的制作方法

本实用新型涉及体温计领域，具体为一种住院部用自动传输测量结果的体温计。

背景技术：

体温计是医院里必不可少的测量患者体温的工具，且随着科技的日益进步，电子体温计已经取代传统的体温计，然而现在医院里还须医务人员近身对患者进行体温测量，测量完毕后对体温值进行统计，这无疑增加医务人员的工作量，特别是当医院就诊患者较多时，医务人员工作量会更大，这往往会导致工作上的失误，严重时可能导致误诊，鉴于此，我们提出一种住院部用自动传输测量结果的体温计。

技术实现要素：

本实用新型的目的在于提供一种住院部用自动传输测量结果的体温计，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种住院部用自动传输测量结果的体温计，包括固定夹和电子体温计，所述固定夹包括夹边、夹扣、旋转连接块、活动开合把手和弹簧，所述夹边左右对称设有两个，且其中一侧夹边的顶端固定连接有夹扣，所述夹边靠近底端的位置固定连接有旋转连接块，所述旋转连接块由中间固定块和两边的活动块组成，所述活动块包括活动块一和活动块二，且活动块一、活动块二和固定块内均贯穿设有固定轴，所述固定块上固定安装有电子体温计，所述夹边的底端均固定连接有活动开合把手，所述活动开合把手之间固定连接有弹簧，所述电子体温计包括测量头和外壳，所述测量头固定在外壳上，且测量头内设有NTC温度传感器，所述外壳内部设有电子体温计芯片，所述外壳的较宽的一侧面上设有显示屏和播报器，所述外壳的较窄的一侧面上设有USB接口和开关，且NTC温度传感器和开关之间电连接，NTC温度传感器、显示屏和播报器均电连接电子体温计芯片，电子体温计芯片通过USB线和电脑之间电连接。

优选的，所述夹边的上下两段为竖直段，中间一段为倾斜段，且上方竖直段分为上下两部分，上部分的外表面设有至少三个圆形凸出，下部分外表面设有至少三个与圆形凸出相对应的圆形孔，通过圆形凸出和圆形孔实现夹边的长度调节。

优选的，所述夹扣的中间设有弧形凹槽，且弧形凹槽表面设有一层软质橡胶层。

优选的，所述活动开合把手与夹边连接的一段为倾斜段，倾斜段下方为竖直段，且竖直段远离弹簧的一侧设有半圆形套。

与现有技术相比，本实用新型的有益效果是：该住院部用自动传输测量结果的体温计通过设置可活动的固定夹，并在固定夹上固定安装电子体温计，可实现将电子体温计固定夹装在人的腋下，方便测量体温，且通过可调节高度的夹边，可实现不同体型患者的需求，通过在电子体温计设置显示屏和播报器，可实现时时查看体温值和播报体温，并通过设置USB接口，实现电子体温计和电脑之间的连接，方便医务人员及时了解患者体温信息。

附图说明

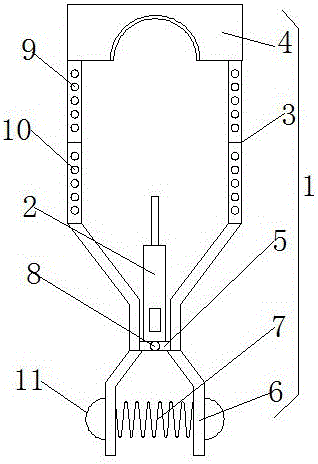

图1为本实用新型结构示意图；

图2本实用新型电子体温计结构示意图；

图3本实用新型旋转连接块结构示意图。

图中：1固定夹、2电子体温计、21测量头、22外壳、23显示屏、24播报器、25 USB接口、26开关、3夹边、4夹扣、5旋转连接块、51固定块、52活动块、521活动块一、522活动块二、6活动开合把手、7弹簧、8固定轴、9圆形凸出、10圆形孔、11半圆形套。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：

一种住院部用自动传输测量结果的体温计，包括固定夹1和电子体温计2，固定夹1包括夹边3、夹扣4、旋转连接块5、活动开合把手6和弹簧7，夹边3左右对称设有两个，且其中一侧夹边3的顶端固定连接有夹扣4，夹边3的上下两段为竖直段，中间一段为倾斜段，且上方竖直段分为上下两部分，上部分的外表面设有至少三个圆形凸出9，下部分外表面设有至少三个与圆形凸出9相对应的圆形孔10，通过圆形凸出9和圆形孔10实现夹边3的长度调节，夹扣4的中间设有弧形凹槽，且弧形凹槽表面设有一层软质橡胶层，夹边3靠近底端的位置固定连接有旋转连接块5，旋转连接块5由中间固定块51和两边的活动块52组成，活动块52包括活动块一521和活动块二522，且活动块一521、活动块二522和固定块51内均贯穿设有固定轴8，固定块51上固定安装有电子体温计2，夹边3的底端均固定连接有活动开合把手6，活动开合把手6与夹边3连接的一段为倾斜段，倾斜段下方为竖直段，且竖直段远离弹簧7的一侧设有半圆形套11，活动开合把手6之间固定连接有弹簧7，电子体温计2包括测量头21和外壳22，测量头21固定在外壳22上，外壳22的较宽的一侧面上设有显示屏23和播报器24，外壳22的较窄的一侧面上设有USB接口25和开关26，测量头21内设有NTC温度传感器，且NTC温度传感器和开关26之间电连接，外壳22内部设有电子体温计芯片，NTC温度传感器、显示屏23和播报器24均电连接电子体温计芯片，电子体温计芯片通过USB线和电脑之间电连接，电子体温计芯片为HT7500芯片，该芯片内部主要包括系统振荡器、传感器振荡电路、控制电路、计数器和比较器、定时器、倍压器、脉冲参数表及脉冲发生器、计数、比较及锁存器以及ＬＣＤ驱动器等电路。当温度发生变化引起热敏电阻值改变时，该值将通过传感器振荡电路转换成频率信号。脉冲发生器用于根据预先存储好的脉冲参数表来设定闸门的通断。计数器用于对该频率信号进行计数以得到被测温度数据。通过ＬＣＤ驱动器可显示屏23上显示出被测体温值，同时控制电路通过预先存储好的参数可以控制播报器24语音提示。

工作原理：先根据不同体型的患者相应调节夹边3的长度，再向内挤压活动开合把手6，活动块一521和活动块二522围绕固定轴8转动，带动夹边3向外张开，从患者腋下夹住肩膀后松开活动开合把手6，在弹簧7的作用下，实现固定夹1固定在患者的肩膀上，此时，电子体温计2正好处于患者的腋下，测量头21内的NTC温度传感器能精确感知温度，并将信息传递至外壳22内的电子体温计芯片，电子体温计芯片通过显示屏23时时显示温度值，并控制播报器24对测得的温度进行语音播报，让患者和医务人员可以第一时间了解温度信息，电子体温计芯片通过USB接口25上的USB线将信息传递至电脑，实现对患者体温的时时监测，测量完毕后，向内挤压活动开合把手6，使夹边3向外张开，即可取下该装置。
