胃管包的制作方法

本实用新型涉及医疗器械技术领域，具体涉及一种胃管包。

背景技术：

目前，临床上胃管留置用到的胃管包内物件不齐全，且一些物件的设计不合理，存在使用不方便、安全可靠性低等问题。例如，现有胃管包中的负压引流器与胃管采用直接插接连接的方式，使用时经常出现脱出现象；负压引流器在倾倒引流液时，将顶部的盖打开再进行倾倒，胃液容易污染，同时也非常的不方便操作；胃管包中没有用于固定负压引流器的装置，导致负压引流器容易倾倒将胃液倒出，倒出的胃液会污染床单、衣服等，严重影响病室和病人的清洁度；鼻饲后的注射器重复使用时，无专门的放置容器，容易被污染，等等。

技术实现要素：

本实用新型要解决的技术问题是克服现有技术存在的不足，提供一种使用方便、便于护理操作、可大大减少护理工作量、安全可靠性高的胃管包。

为解决上述技术问题，本实用新型采用以下技术方案：

一种胃管包，包括装设在包装袋内的负压引流器、抽胃液专用注射器、胃管、固定胶布、胃管标识、一次性手套、石蜡油棉球、纱布和一次性镊子，所述包装袋内还装设有连接导管，所述连接导管的一端设有第一螺纹接头，另一端设有第二螺纹接头，所述胃管的一端设有注射器接头和用于与所述第一螺纹接头螺纹配合连接的第三螺纹接头，所述注射器接头设有第一可拆卸堵头，所述负压引流器的顶部设有负压接头和胃管接头，所述胃管接头为与所述第二螺纹接头螺纹连接配合的螺纹接头。

上述的胃管包，优选的，所述负压引流器为一可弹性收缩的容器，所述负压接头设有第二可拆卸堵头。

上述的胃管包，优选的，所述负压引流器的底部侧壁上设有用于导出引流液的导出接头，所述导出接头设有第三可拆卸堵头。

上述的胃管包，优选的，所述包装袋内还装有用于吊挂固定负压引流器的网袋。

上述的胃管包，优选的，所述包装袋内还装有鼻饲治疗碗。

上述的胃管包，优选的，所述抽胃液专用注射器密封装设在一密封容器内，所述密封容器包括具有开口的容置盒以及将所述开口密封的盒盖，所述容置盒内设有一个用于容纳放置抽胃液专用注射器的放置腔和一个用于储放水的储水腔。

上述的胃管包，优选的，所述容置盒呈长条形，所述放置腔和储水腔沿长条形容置盒的长度方向依次布置。

上述的胃管包，优选的，所述胃管为X光显影材质的导管。

上述的胃管包，优选的，所述抽胃液专用注射器呈红色。

与现有技术相比，本实用新型的优点在于：本实用新型胃管包内的物品齐全，便于护理操作，能够为临床工作提供简便，便于病房5s管理、大大减少护理工作量，避免安全隐患。其中的胃管一端设有注射器接头和第三螺纹接头，能够同时接连胃管接头和抽胃液专用注射器，以便同时输注和抽胃液，例如，在输注肠内营养时，可同时进行管路冲洗、注口服药、抽胃液、行胃残余量检测。并且，连接导管两端的两个接头与胃管的第三螺纹接头及负压引流器的胃管接头均采用螺纹配合连接方式，其连接牢固可靠，不会出现脱出的现象，且连接密封性好、装卸也方便。

附图说明

图1为包装袋的结构示意图。

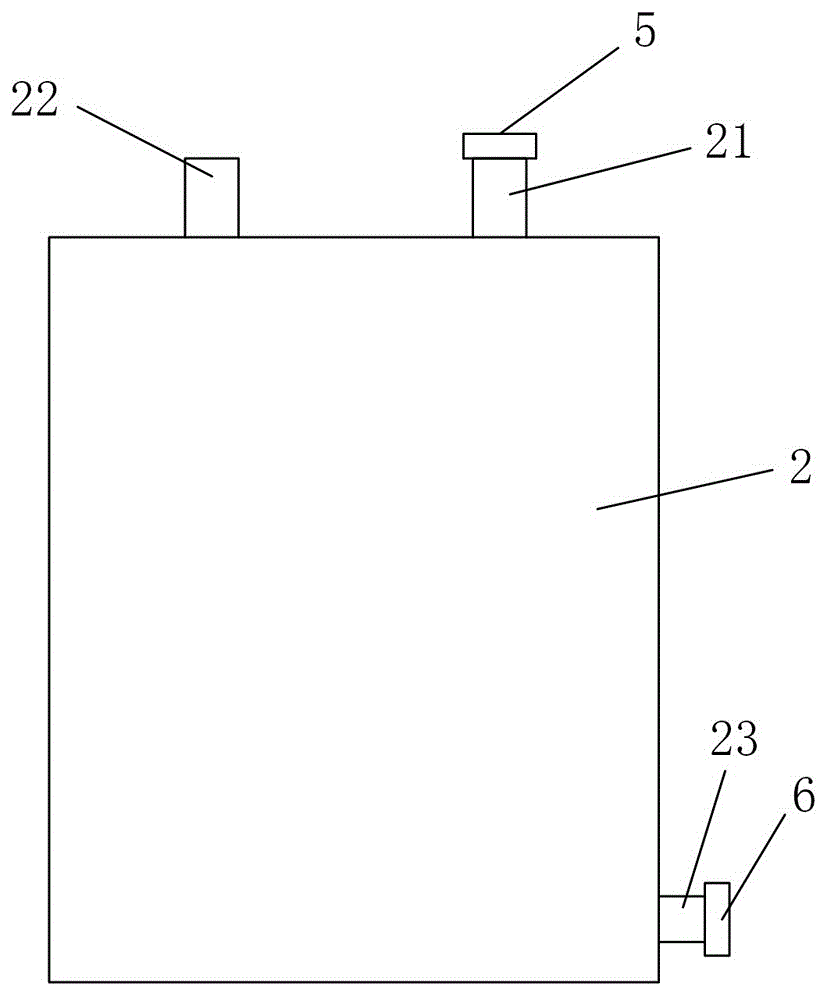

图2为负压引流器的结构示意图。

图3为胃管的结构示意图。

图4为连接导管的结构示意图。

图5为网袋的结构示意图。

图6为抽胃液专用注射器装设在容置盒中的结构示意图。

图例说明：

1、包装袋；2、负压引流器；21、负压接头；22、胃管接头；23、导出接头；3、抽胃液专用注射器；4、胃管；41、注射器接头；42、第三螺纹接头；43、第一可拆卸堵头；5、第二可拆卸堵头；6、第三可拆卸堵头；7、网袋；8、容置盒；81、放置腔；82、储水腔；9、连接导管；91、第一螺纹接头；92、第二螺纹接头。

具体实施方式

以下结合附图和具体实施例对本实用新型作进一步详细说明。

如图1至图4所示，本实施例的胃管包，包括装设在包装袋1内的负压引流器2、抽胃液专用注射器3、胃管4、固定胶布、胃管标识、一次性手套、石蜡油棉球、纱布、一次性镊子和连接导管9，连接导管9的一端设有第一螺纹接头91，另一端设有第二螺纹接头92，胃管4的一端设有注射器接头41和第三螺纹接头42，负压引流器2的顶部设有负压接头21和胃管接头22，第三螺纹接头42可与第一螺纹接头91螺纹配合连接，胃管接头22为与第二螺纹接头92螺纹连接配合的螺纹接头，通过连接导管9可将胃管4和负压引流器2的胃管接头22连通，注射器接头41还设有第一可拆卸堵头43，通过第一可拆卸堵头43可打开或封闭注射器接头41。该胃管包内的物品齐全，便于护理操作，减少护理工作量，能够为临床工作提供简便，便于病房5s管理、大大减少护理工作量，避免安全隐患。其中的胃管4一端设有注射器接头41和第三螺纹接头42，能够同时接连负压引流器和抽胃液专用注射器3，以便同时输注和抽胃液，例如，在输注肠内营养时，可同时进行管路冲洗、注口服药、抽胃液、行胃残余量检测。并且，连接导管9两端的两个接头与胃管4的第三螺纹接头42及负压引流器2的胃管接头22均采用螺纹配合连接方式，其连接牢固可靠，不会出现脱出的现象，且连接密封性好、装卸也方便。

本实施例中，如图2所示，负压引流器2为一可弹性收缩的容器，负压接头21设有第二可拆卸堵头5。手动按压可使负压引流器2的内腔变小，利用负压引流器2本身的弹性回复作用可形成负压。该负压引流器2有两种使用方式，在使用外部负压源时，可将负压接头21与外部负压源连接，在不使用外部负压源时，可以采用第二可拆卸堵头5将负压接头21堵死，从而可以手动按压形成负压，这样可以根据实际情况选择采用任意一种使用方式，其使用灵活性好和适应性好。

本实施例中，负压引流器2的底部侧壁上设有用于导出引流液的导出接头23，导出接头23设有第三可拆卸堵头6。通过导出接头23可以将负压引流器2胃液导出，方便胃液的倾倒，避免了传统负压引流器2容易从顶部开口倒出胃液，容易导致胃液污染床单、衣服等问题，能够保证病人和病室的清洁度，改善病人心理状况，进而可促进疾病恢复，缩短住院日，减少住院费用发生。

本实施例的第二可拆卸堵头5和第三可拆卸堵头6均为螺纹堵头，也即第二可拆卸堵头5与负压接头21采用螺纹连接方式，第三可拆卸堵头6与导出接头23也采用螺纹连接方式，其连接稳固性和密封性好。

本实施例中，如图5所示，包装袋1内还装有用于吊挂固定负压引流器2的网袋7，使用时，将负压引流器2装在网袋7内，再将网袋7固定在床头或者床栏，能够有效的将负压引流器2固定，防止其倾倒，采用网袋7吊挂固定负压引流器2，同时还便于胃液引流，使护理工作更加简单、方便。

本实施例中，如图6所示，抽胃液专用注射器3密封装设在一密封容器内，该密封容器包括具有开口的容置盒8以及将开口密封的盒盖，容置盒8内设有一个用于容纳放置抽胃液专用注射器3的放置腔81和一个用于储放水的储水腔82。将抽胃液专用注射器3包装在密封容器内再由包装袋1密封包装，可形成双重密封，利于保证抽胃液专用注射器3的无菌。使用时将盒盖打开即可将抽胃液专用注射器3取出，在抽胃液专用注射器3反复使用过程中，容置盒8又可作为放置容器，可将抽胃液专用注射器3放置在容置盒8的放置腔81中，使抽胃液专用注射器3不易被污染，避免了安全隐患；并且容置盒8的储水腔82还可用于盛放水，便于护理操作。优选的，上述容置盒8呈长条形，放置腔81和储水腔82沿长条形容置盒8的长度方向依次布置，其结构紧凑。

本实施例中，胃管4为带X光显影线的导管，便于拔导丝后定位。抽胃液专用注射器3呈红色，便于区分，以避免安全隐患。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例。对于本技术领域的技术人员来说，在不脱离本实用新型技术构思前提下所得到的改进和变换也应视为本实用新型的保护范围。
