一种控制麻醉机通气的机控和手动转换开关的制作方法

本实用新型属于医疗设备制造技术领域，涉及一种用于控制麻醉机通气的机控和手动转换开关。

背景技术：

在利用麻醉机对手术患者进行吸入式麻醉的过程中，向患者机械通气通常有机控通气模式和手动通气模式。在机控通气模式下，通过麻醉呼吸机的程序控制，按照麻醉呼吸机显示屏上的设定使麻醉新鲜气体自动供给患者。在手动通气模式下，通过医生用手挤压皮囊，使麻醉新鲜气体进入患者肺内。在现有的机控手动转换开关装置中，转换阀与行程开关均装配在呼吸回路上，通过行程开关上的电线将电信号传输到麻醉呼吸机控制部分，产生了下述问题，即，如果将呼吸回路制作成整体回路而从麻醉机上拆下进行整体消毒时，行程开关上的电线无法拆除或不能承受高温。

技术实现要素：

本实用新型的目的在于提供一种机控手动转换开关装置，解决上述问题。

本实用新型的技术方案如下：

一种控制麻醉机通气的机控和手动转换开关，其特征在于：包括手柄，其具有形成为直角的两个平面，可分别与底座接触；转动连杆，其一侧形成斜面与固定轴抵接；推杆，其一端与转动连杆抵接，另一端支承在滑套上；滑套，其支承推杆，对推杆有导向作用，使其可以沿直线运动；支承块，其固定在底座上；螺钉，其固定在底座上，使转动连杆可以围绕其中心进行转动；底座，用于与呼吸回路的储气腔连接；活塞杆，其通过固定轴与手柄连接，可进行上、下移动，从而将手动通气进气口或机控通气进气口密封，使麻醉新鲜气体只能从其中的一个进气口流入；推杆弹簧，其收容在滑套内；第一O形密封圈、第二O形密封圈，分别安装在活塞杆上的两个环形槽内；密封膜片，其上表面可密封手动通气进气口，下表面可密封机控通气进气口；活塞杆弹簧，用于对活塞杆提供反向力；以及固定轴，其一端形成圆球状，利用推杆弹簧的预紧力与转动连杆抵接。

本实用新型提供的机控手动转换开关装置，其可以实现机控通气模式和手动通气模式的灵活自如的转换，并且将行程开关与呼吸回路分离，解决了在进行呼吸回路整体消毒时拆卸行程开关电线的难题。

附图说明

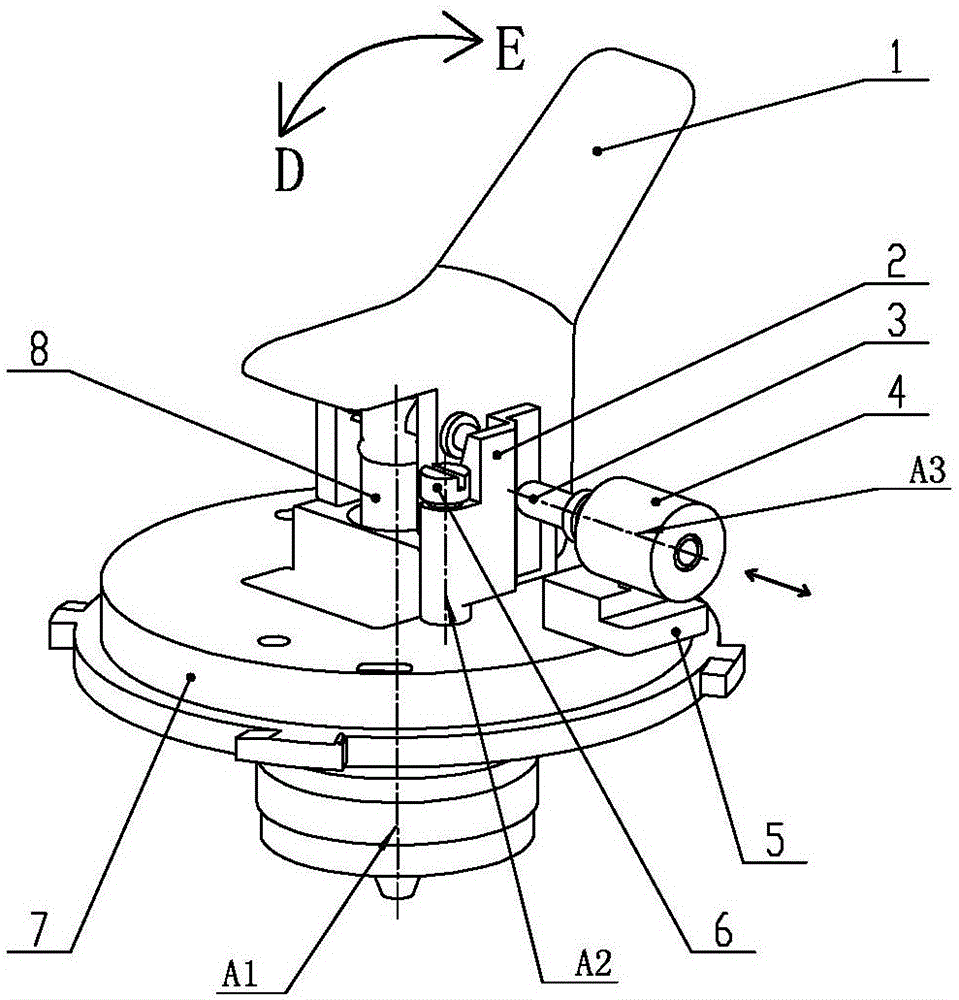

图1是本实用新型的机控手动转换开关装置处于机控通气模式下的外观斜视图。

图2是本实用新型的机控手动转换开关装置处于机控通气模式下的俯视图。

图3是本实用新型的机控手动转换开关装置沿图2中的A-A线剖切的剖视图。

图4是本实用新型及的机控手动转换开关装置处于手动通气模式下的外观斜视图。

图5是本实用新型的机控手动转换开关装置处于手动通气模式下的俯视图。

具体实施方式

如图1、图2、图3、图4、图5所示，该装置具有手柄1，其具有形成为直角的两个平面，可分别与底座7接触，当沿图1中D方向扳动手柄时，可以将通气模式切换为手动模式，当沿图1中E方向扳动手柄时，可以将通气模式切换为机控模式；转动连杆2，其可以沿A2轴转动，在其一侧形成斜面与固定轴13抵接；推杆3，其一端与转动连杆抵接，另一端支承在滑套上，可以沿图1中箭头所示往复运动；滑套4，其支承推杆3，对推杆有导向作用，使其可以沿直线运动；支承块5，其固定在底座7上；螺钉6，其固定在底座上，使转动连杆可以围绕其中心进行转动；底座7；其安装在呼吸回路的储气腔(未图示)上；活塞杆8，其通过固定轴13与手柄连接，当扳动手柄时，该活塞杆8进行上、下移动，从而将手动通气进气口或机控通气进气口密封，使麻醉新鲜气体只能从其中的一个进气口流入；推杆弹簧9，其收容在滑套内；O形密封圈10、14；其安装在活塞杆上的两个环形槽内，起密封作用，防止气体泄漏；密封膜片11，当将手柄扳动至图1所示位置时，利用密封膜片11的上表面密封手动通气进气口，当将手柄扳动至图4所示位置时，利用密封膜片11的下表面密封机控通气进气口；活塞杆弹簧12；以及固定轴13，其一端形成圆球状，利用推杆弹簧9的预紧力与转动连杆抵接。

如果将手柄1向D方向转动，则活塞杆8与密封膜片11一起沿A1轴向下移动。当手柄1到达死点位置(图4中手柄所处的位置)时，密封膜片11离开手动通气进气口而到达机控通气进气口并与其接触，将该进气口密封，阻止麻醉新鲜气体流入。这样，麻醉新鲜气体经过手动通气进气口而进入皮囊内。与此同时，固定轴13也随之下移，由于转动连杆2上的斜面与该固定轴13抵接，因此对转动连杆作用转动力，使其沿A2轴转动。另外，由于转动连杆又与推杆3抵接，因此推动推杆3克服推杆弹簧的弹力而沿A3轴向行程开关移动，按压行程开关的弹簧片，使行程开关通电(参照图5)，由麻醉呼吸机控制不输出驱动气体，麻醉机进入手动通气模式。

如果将手柄1向E方向转动，则活塞杆8与密封膜片11一起向上移动，当手柄1到达另一个死点位置(图1中手柄所处的位置)时，密封膜片11离开机控通气进气口而与手动通气进气口接触，阻止麻醉新鲜气体从该进气口流入皮囊。这样，麻醉气体经过机控通气进气口而进入储气腔内。并且，固定轴13移动至上侧，推杆3在由推杆弹簧9产生的回弹力作用下推压转动连杆，向转动连杆施加转动力使其向逆时针方向转动，推杆也向背离行程开关的方向移动。这样，推杆3的一端离开行程开关的弹簧片，行程开关断电(参照图2和图3)，由麻醉呼吸机控制而输出驱动气体，使麻醉机进入机控通气模式。
