一种可控温的电子发热灸的制作方法

本实用新型属于医疗器具领域，特别涉及一种可控温的电子发热灸。

背景技术：

艾灸是一种古老的中医治疗保健方法，采用艾叶制成的艾灸材料产生的艾热刺激体表穴位或特定部位，通过激发经气的活动来调整人体紊乱的生理生化功能，从而达到防病治病目的。

传统的艾灸，采用艾条或者艾叶明火熏烤，烟雾较大，使用不方便；后来出现了改进的艾灸治疗类产品，这类产品包括发热体和由艾草提炼制成的艾草精油(片)，其中发热体采用与暖宝宝加热相类似原理，通过铁粉氧化反应放热来实现加热，这种加热方式温度不可控，容易给使用者造成烫伤。

技术实现要素：

有鉴于此，本实用新型的目的在于克服现有技术的不足，提供一种设有微控制器和热保护器件、采用闭环控制温度的电子发热灸。

为实现以上目的，本实用新型采用如下技术方案：一种可控温的电子发热灸，包括壳体、发热板、电源开关、电池以及控制电路板；所述控制电路板和所述电池设置在所述壳体内；所述发热板设置在所述壳体的底面；所述电源开关设置在所述壳体表面；所述电源开关、所述电池、所述发热板分别与所述控制电路板电连接；

还包括设置在所述发热板上的温度传感器，所述温度传感器与所述控制电路板电连接。

优选地，还包括设置在所述发热板上的热保护开关；所述热保护开关串接在所述发热板与所述控制电路板之间的线路上。

优选地，还包括位于所述壳体顶面的显示屏，以及位于所述壳体侧面的设置按键；所述显示屏、所述设置按键分别与所述控制电路板电连接。

优选地，还包括位于所述壳体侧面的充电口，所述充电口与所述控制电路板电连接。

优选地，所述控制电路板上设置有微控制器、电源电路和驱动电路；所述电源电路和所述驱动电路分别与所述微控制器电连接。

优选地，所述控制电路板上还设置有与所述微控制器电连接的蓝牙模块。

优选地，所述电池为锂电池。

优选地，所述发热板为陶瓷电阻式发热板。

本实用新型采用以上技术方案，发热灸通过电加热方式，无明火熏烤，并采用闭环温度控制，防止给使用者造成烫伤；且具有独立的热保护开关，可进一步增强使用安全性；采用锂电池供电，使发热灸的便携性更佳，方便使用。

附图说明

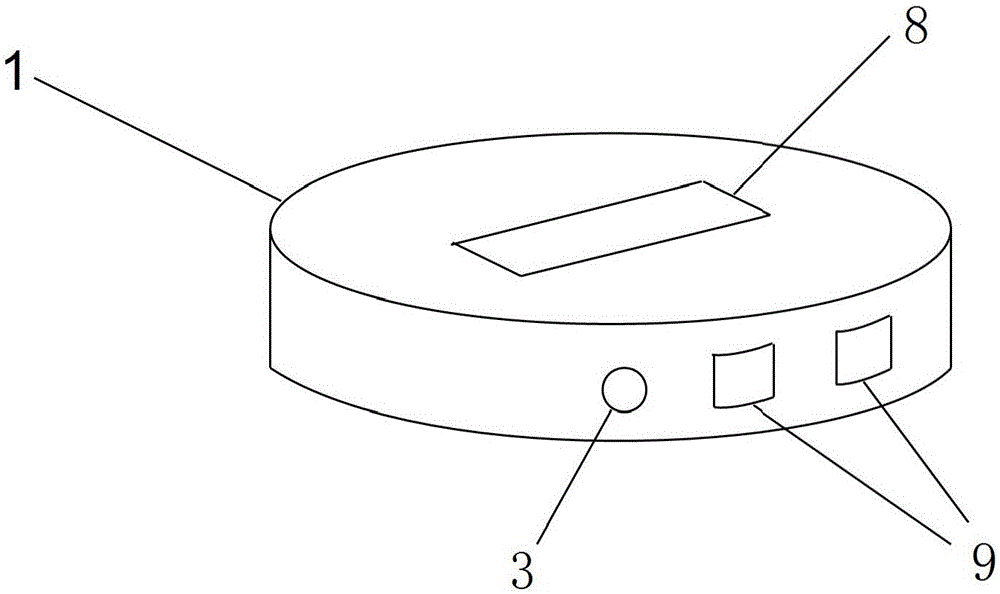

图1为本实用新型优选方案结构示意图；

图2为本实用新型优选方案电连接示意图。

图中：1、壳体；2、发热板；3、电源开关；4、电池；5、控制电路板；6、温度传感器；7、热保护开关；8、显示屏；9、设置按键；10、充电口；51、微控制器；52、电源电路；53、驱动电路；54、蓝牙模块。

具体实施方式

下面通过附图和实施例，对本实用新型的技术方案做进一步的详细描述。

如图1和图2所示，一种可控温的电子发热灸，包括壳体1、发热板2、电源开关3、电池4以及控制电路板5；所述控制电路板5和所述电池4设置在所述壳体1内；所述发热板设置在所述壳体1的底面；所述电源开关3设置在所述壳体1表面；所述电源开关3、所述电池4、所述发热板2分别与所述控制电路板5电连接；还包括设置在所述发热板2上的温度传感器6，所述温度传感器6与所述控制电路板5电连接。

为了进一步详述本实用新型，现就本实用新型发热灸的使用方法说明如下：

当进行艾灸时，在需进行艾灸的部位放置艾草提取物，如放置艾草片或涂抹艾草膏；再将发热灸的壳体底面贴合在该部位并进行固定，如采用双面胶来粘合人体皮肤和壳体底面；再打开发热灸的电源开关，就可以进行艾灸了。

本实用新型采用电加热方式，并且控制电路板对加热温度进行闭环控制，控制精度可达到±1℃；控制电路板可将温度稳定控制在设定温度并控制加热的时间，如以42℃加热1小时；设定温度和加热时间可预先固化在控制电路板中。通过对温度的闭环控制，可使发热板温度保持在指定安全范围，防止对人体的烫伤。

此外，相较现有采用铁粉氧化发热的热灸产品，采用电加热方式，使产品可以重复使用，降低了用户的综合成本，提高了本产品的竞争力。

作为一种优选的实施方式，还包括设置在所述发热板2上的热保护开关7；所述热保护开关7串接在所述发热板2与所述控制电路板5之间的线路上。热保护开关起到“热保险”的作用，当电加热失控，造成发热板温度超限时，热保护开关快速断开，切断电加热回路，进一步保证产品的安全性，防止意外烫伤的发生。进一步的，热保护开关可采用自恢复的热保护开关，以降低产品综合成本。

作为一种优选的实施方式，还包括位于所述壳体顶面的显示屏8，以及位于所述壳体侧面的设置按键9；所述显示屏8、所述设置按键9分别与所述控制电路板5电连接。设置按键用于设置加热温度，加热时间等，以方便使用者根据各自体质及需求不同来调节上述参数，使产品更适合自已使用。相应的，显示屏用于显示相关状态、参数，方便用户使用。

作为一种优选的实施方式，还包括位于所述壳体侧面的充电口10，所述充电口10与所述控制电路板5电连接。充电口用于充电，使产品可以反复使用。进一步地，壳体表面还设置有与控制电路板电连接的指示灯；该指示灯用于指示电量、充电状态等，如黄色为充电中，绿色为电压正常，红色为欠压，不亮为未上电。

如图2所示，作为一种优选的实施方式，所述控制电路板5上设置有微控制器51、电源电路52和驱动电路53；所述电源电路52和所述驱动电路53分别与所述微控制器51电连接。电源电路与电池配合，实现电源管理功能，如加热电流和电路板工作电流的分配控制、以及电池充放电控制等；微控制器输出PWM信号给驱动电路，驱动该电路中的开关器件(如开关三极管)动作，使加热回路接通或断开，实现对发热板的加热控制。

微控制器是产品的控制核心单元，采集传感器数据，并进行数据处理与决策；使用以微控制器为核心的控制电路板实现温控功能，技术成熟，综合使用成本低；且集成度较高，可将产品做得小巧便携。

作为一种优选的实施方式，所述控制电路板5上还设置有与所述微控制器电连接的蓝牙模块54。使产品可以与智能终端进行蓝牙通信，如与智能手机进行通信，结合手机App使用，可实现更丰富的功能，如手机控制、个人治疗管理等。

作为一种优选的实施方式，所述电池4为锂电池。锂电池技术成熟，能量密度高，保证了产品的安全性与便携性。

作为一种优选的实施方式，所述发热板2为陶瓷电阻式发热板。

本实用新型不局限于上述最佳实施方式，任何人在本实用新型的启示下都可得出其他各种形式的产品，但不论在其形状或结构上作任何变化，凡是具有与本申请相同或相近似的技术方案，均落在本实用新型的保护范围之内。
