一种多功能医用治疗车的制作方法

本实用新型涉及医用治疗车，具体为一种多功能医用治疗车。

背景技术：

医疗工作每天都离不开医用治疗车，治疗车的功能齐全程度直接影响到工作效率。虽然在医疗工作中医用治疗车举足轻重，但目前医院使用的医用治疗车结构简单，功能比较单一。

所以，如何设计一种多功能医用治疗车，成为我们当前要解决的问题。

技术实现要素：

本实用新型的目的在于提供一种多功能医用治疗车，以解决现有医院中治疗车实用性不高的问题。

为实现上述目的，本实用新型提供如下技术方案：包括治疗车主体，所述治疗车主体的一端设置有控制面板，所述控制面板的一端设置有第一电动伸缩杆，所述第一电动伸缩杆的一侧设置有照明灯，所述照明灯的一侧设置有指示灯，所述治疗车主体顶端的设置有挡板，所述治疗车主体的一侧设置有可活动凸条，所述治疗车主体的另一侧设置有凹槽，所述凹槽的一侧设置有扶手，所述治疗车主体的上部设置有储物抽屉，所述储物抽屉的底端设置有消毒干燥仓，所述消毒干燥仓的内部的顶端设置有紫外线消毒灯，所述紫外线消毒灯的一侧设置有湿度传感器，所述消毒干燥仓的一侧设置有干燥器，所述干燥器的顶端设置有控制器，所述控制器的一侧设置有蓄电池，所述消毒干燥仓的底端设置有支架，所述支架的底端设置有第二电动伸缩杆，所述第二电动伸缩杆的底端设置有摆物板，所述摆物板的底端设置有万向滑轮。

进一步的，所述治疗车主体与所述控制面板之间通过支撑杆连接，所述支撑杆的底端设置有稳定基座。

进一步的，所述控制面板电性连接所述第一电动伸缩杆、所述照明灯、所述紫外线消毒灯、所述干燥器所述第二电动伸缩杆。

进一步的，所述湿度传感器电性连接所述控制器，所述控制器电性连接所述指示灯。

进一步的，所述摆物板的顶端设置有金属网。

与现有技术相比，本实用新型的有益效果是：该种多功能医用治疗车，通过第一电动伸缩杆，便于挂放吊瓶，通过照明灯便于在光线较暗的情况下进行照明，进而使其具有照明功能，通过挡板便于防止物品的散落，通过可活动凸条和凹槽，便于拼接治疗车，进而可以及时的组成手术平台，同时通过控制面板控制紫外线消毒灯和干燥器，进而便于对医疗用品进行及时的干燥和消毒，同时湿度传感器会感应内部的湿度，并传递给控制器，当湿度较低时控制器会控制开启指示灯进而具有一定的提醒作用，以及通过控制面板控制第二电动伸缩杆，进而方便根据使用者的身高来调节治疗车的高度。

附图说明

图1是本实用新型的整体结构示意图；

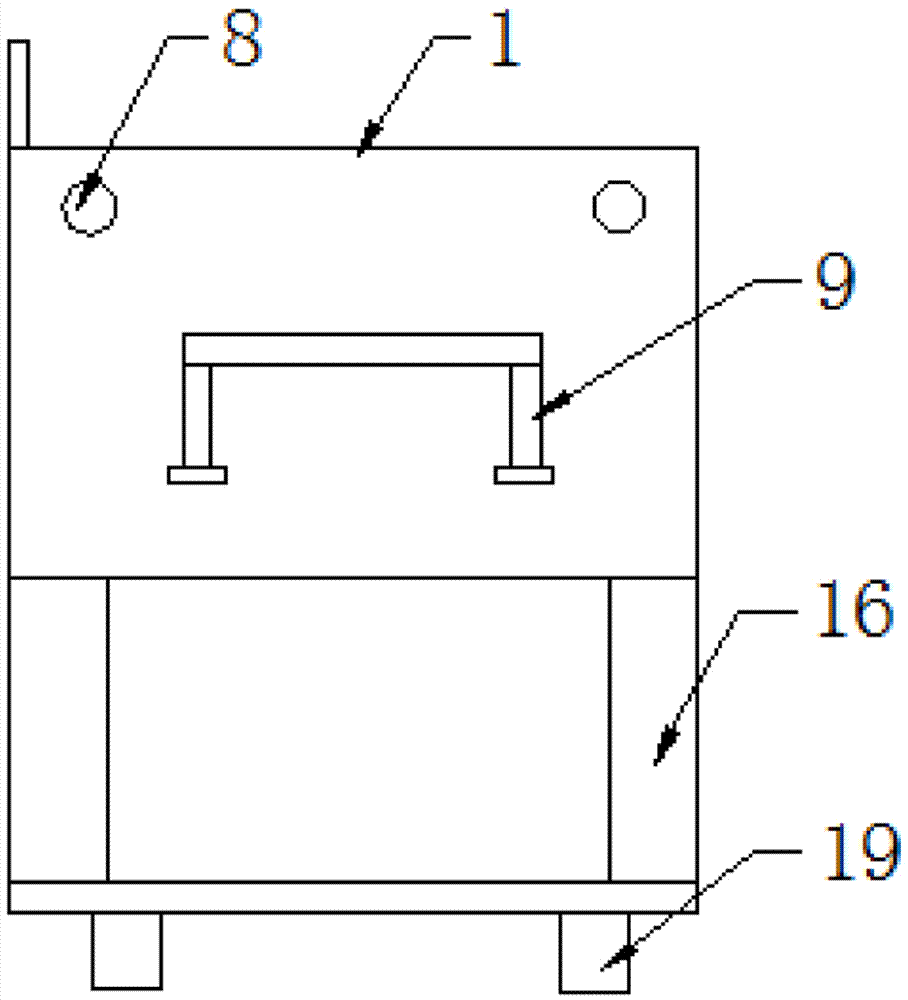

图2是本实用新型的右视图；

图3是本实用新型的局部结构示意图之一；

图4是本实用新型的局部结构示意图之二。

具体实施方式

如图1至图4所示，包括治疗车主体1，治疗车主体1的一端设置有控制面板2，控制面板2的一端设置有第一电动伸缩杆3，第一电动伸缩杆3的一侧设置有照明灯4，照明灯4的一侧设置有指示灯5，治疗车主体1顶端的设置有挡板6，治疗车主体1的一侧设置有可活动凸条7，治疗车主体1的另一侧设置有凹槽8，凹槽8的一侧设置有扶手9，治疗车主体1的上部设置有储物抽屉10，储物抽屉10的底端设置有消毒干燥仓11，消毒干燥仓11的内部的顶端设置有紫外线消毒灯12，紫外线消毒灯12的一侧设置有湿度传感器20，消毒干燥仓11的一侧设置有干燥器13，干燥器13的顶端设置有控制器14，控制器14的一侧设置有蓄电池15，消毒干燥仓11的底端设置有支架16，支架16的底端设置有第二电动伸缩杆17，第二电动伸缩杆17的底端设置有摆物板18，摆物板18的底端设置有万向滑轮19。

进一步的，治疗车主体1与控制面板2之间通过支撑杆连接，便于对控制面板2进行支撑，支撑杆的底端设置有稳定基座，便于使控制面板2更加稳定。

进一步的，控制面板2电性连接第一电动伸缩杆3、照明灯4、紫外线消毒灯12、干燥器13第二电动伸缩杆17，便于对第一电动伸缩杆3、照明灯4、紫外线消毒灯12、干燥器13第二电动伸缩杆17进行控制。

进一步的，湿度传感器20电性连接控制器14，控制器14电性连接指示灯5，便于信号的传输。

进一步的，摆物板18的顶端设置有金属网，可以增大摩擦力，进而可以使摆放的物品更加稳定，控制器可以为DSP控制器或嵌入式或单片机，优选控制器为单片机，控制器的输入口与湿度传感器20连接，控制器的输出口与指示灯5连接。

工作原理：首先，控制面板2的一端设置有第一电动伸缩杆3，通过第一电动伸缩杆3，便于挂放吊瓶，第一电动伸缩杆3的一侧设置有照明灯4，便于在光线较暗的情况下进行照明，进而使其具有照明功能，治疗车主体1顶端的设置有挡板6，通过挡板6便于防止物品的散落，治疗车主体1的一侧设置有可活动凸条7，治疗车主体1的另一侧设置有凹槽8，通过可活动凸条7和凹槽8，便于拼接治疗车，进而可以及时的组成手术平台，凹槽8的一侧设置有扶手9，便于推送治疗车，治疗车主体1的上部设置有储物抽屉10，便于盛放物品，其次，储物抽屉10的底端设置有消毒干燥仓11，消毒干燥仓11的内部的顶端设置有紫外线消毒灯12，照明灯4的一侧设置有指示灯5，治疗车主体1的一端设置有控制面板2，紫外线消毒灯12的一侧设置有湿度传感器20，消毒干燥仓11的一侧设置有干燥器13，干燥器13的顶端设置有控制器14，控制器14的一侧设置有蓄电池15，通过控制面板2控制紫外线消毒灯12和干燥器13，进而便于对医疗用品进行及时的干燥和消毒，同时湿度传感器20会感应内部的湿度，并传递给控制器14，当湿度较低时控制器14会控制开启指示灯5进而具有一定的提醒作用，最后，消毒干燥仓11的底端设置有支架16，支架16的底端设置有第二电动伸缩杆17，第二电动伸缩杆17的底端设置有摆物板18，摆物板18的底端设置有万向滑轮19，通过控制面板2控制第二电动伸缩杆17，进而方便根据使用者的身高来调节治疗车的高度。
