纤支镜放置盒的制作方法

本实用新型涉及医疗器械领域，尤其涉及一种纤支镜放置盒。

背景技术：

纤维支气管镜简称纤支镜，在困难气道的插管过程中，是一种常用的重要辅助工具。纤支镜的上端是固定手柄，包含了镜头、调节器等部件，重量偏重；而下端是柔软的光纤软镜，易被甩动。通常手术室会准备1-5条的纤支镜用于当日气管插管的操作，然而，每日需要使用纤支镜的患者往往不止5名，且每条使用后均需要进行高水平消毒，方能用于下一个患者。因此，纤支镜常常需要在不同的手术间进行调配，以及送至清洗间进行清洗消毒。医务人员在匆忙行走的过程中，不可避免的会让纤支镜的下端柔软部位遭受碰撞，容易造成损坏。另外，在手术室内，纤支镜在未使用时，通常放置在麻醉台上，由于纤支镜“头重脚轻”的结构特点，又带着长长的“软尾”，极易被带摔至麻醉台下，造成损坏。“软尾”即纤支镜的下端，里面的主要结构是光纤，极易折断，一旦折断将无法使用，且维修费用昂贵。因此，该领域急需一种纤支镜在手术间移动和临时存放时，能保障其不被损坏的放置盒。

技术实现要素：

本实用新型的目的是提供一种纤支镜放置盒，在移动和临时存放过程中可以保护纤支镜，保障使用功能，延长使用寿命。

为实现上述目的，本实用新型提供一种纤支镜放置盒，包括盒体，所述盒体的底部封闭，顶部开放，所述盒体为长方体结构，所述盒体的长度为80mm，宽度为45mm，高度为850mm，所述盒体的前壁上端缘开设有用于卡持纤支镜上端的固定手柄侧向的凸出部的卡口，所述卡口的宽度为20mm，所述卡口的深度为15mm，所述盒体的后壁上端外侧设有挂钩，所述挂钩的自由端朝下，所述盒体的侧面设有开关门，所述开关门的上端位于盒体的中部靠上，所述开关门的下端与盒体的底板外壁平齐，所述盒体的底板的内壁垫设有纱布。

作为本实用新型的进一步改进，所述卡口位于长方形盒体的前壁上端中部，所述卡口的下端为圆弧形，所述开关门的开关侧通过弹性卡口或磁吸结构与盒体配合。

作为本实用新型的更进一步改进，所述盒体由金属或塑料材质制成。

与现有技术相比，本实用新型的纤支镜放置盒的卡口便于固定纤支镜，防止纤支镜滑脱，保持纤支镜的垂直状态；其挂钩的自由端朝下，方便挂在麻醉机拉手上，保持纤支镜的垂直状态；其纱布可对纤支镜下端的光纤软镜进行保护，可防止纤支镜震动损坏；其开关门结构和位置的设计，方便打开开关门对盒体内部尤其是底部进行清洗，而且开关门的上端位于盒体的中部靠上位置不会影响到盒体的强度，保证纤支镜稳定挂在盒体上，使得盒体可以采用强度较弱的材质；其开关门的开关侧采用弹性卡口或磁吸结构与盒体配合，从而方便打开和关上；其金属或塑料的材质，可以进行高温或低温灭菌，达到感染控制的要求。而且整体结构简单，方便制造，体积小，占用空间较少，在移动和放置过程中可以保护纤支镜的柔软部位，保障使用功能，延长使用寿命。

通过以下的描述并结合附图，本实用新型将变得更加清晰，这些附图用于解释本实用新型的实施例。

附图说明

图1为纤支镜放置盒的主视图。

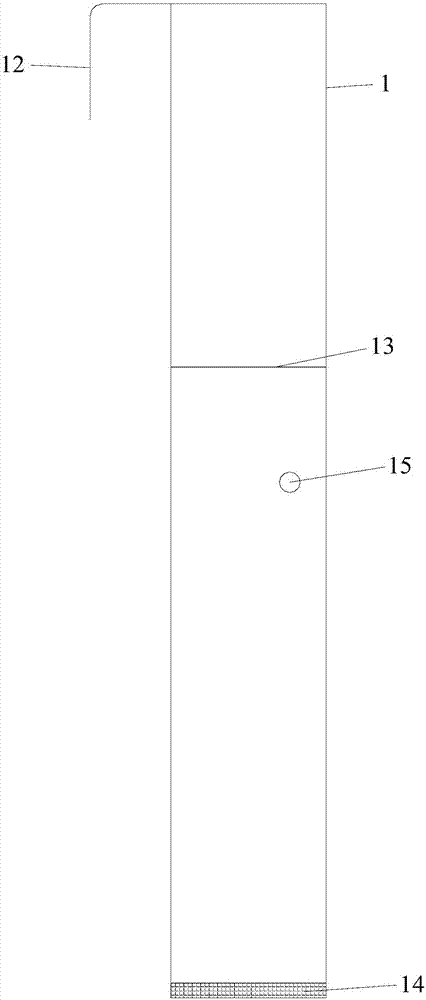

图2为纤支镜放置盒的侧视图。

具体实施方式

现在参考附图描述本实用新型的实施例，附图中类似的元件标号代表类似的元件。

请参考图1-2，所述的纤支镜放置盒包括盒体1，所述盒体1的底部封闭，顶部开放，从而方便纤支镜从盒体1上端放入盒体1内。所述盒体1的上端缘开设有用于卡持纤支镜上端的固定手柄侧向的凸出部的卡口11，便于固定纤支镜，防止纤支镜滑脱，且可保持纤支镜的垂直状态。所述盒体1的上端外侧设有挂钩12，所述挂钩12的自由端朝下，可方便挂在麻醉机拉手上，保持纤支镜的垂直状态。所述盒体1的侧面设有开关门13，所述开关门13的上端位于盒体1的中部靠上，所述开关门13的下端与盒体1的底板外壁平齐，从而方便打开开关门13对盒体1内部尤其是底部进行清洗，方便将盒体1内因使用后纤支镜上的粘液或血液对盒体造成的污染清洗干净。开关门13的上端位于盒体1的中部靠上位置不会影响到盒体1的强度，使得盒体1可以采用强度较弱的材质如塑料制成，保证纤支镜稳定挂在盒体1上。所述盒体1也可以采用金属制成，如不锈钢等。所述盒体1的底板的内壁垫设有纱布14，从而可对纤支镜下端的光纤软镜进行保护，可防止纤支镜震动损坏。具体而言，所述盒体1为长方体结构，从而结构简单，方便制造。所述盒体1也可以是圆柱形结构。所述盒体1的长度为80mm，宽度为45mm，高度为850mm，从而体积小，占用空间较少。所述卡口11位于长方形盒体的前壁上端中部，所述卡口11的下端为圆弧形，从而可与纤支镜上端的固定手柄侧向的凸出部相匹配，便于固定纤支镜，防止纤支镜滑脱。所述卡口11的宽度为20mm，所述卡口11的深度为15mm，从而可稳定固定纤支镜，防止纤支镜滑脱。所述开关门13的开关侧通过弹性卡口或磁吸结构与盒体1配合，从而方便打开和关上。

纤支镜未使用时和使用之后，都可以竖直挂在盒体1内，盒体1和盒体1底部的纱布14可以保护纤支镜的柔软部位不被磕碰，从而延长使用寿命，降低成本。医务人员拿取时，由于有盒体1的保护，从而在移动纤支镜和过程中可以保护纤支镜，保障使用功能，延长使用寿命。

以上结合最佳实施例对本实用新型进行了描述，但本实用新型并不局限于以上揭示的实施例，而应当涵盖各种根据本实用新型的本质进行的修改、等效组合。
