一种过氧化氢干雾灭菌器的制作方法

本实用新型涉及一种过氧化氢干雾灭菌器。

背景技术：

目前，在一些生物实验室或制药车间等场所常使用过氧化氢进行灭菌消毒，但现有的过氧化氢灭菌设备大多结构复杂、体积庞大，从而造成占用空间大、拆装不便以及无法灵活移动等缺陷。

技术实现要素：

针对现有技术的不足，本实用新型提供了一种结构简单、体积小巧、灭菌效果好、灭菌无死角且能实现快速拆装的过氧化氢干雾灭菌器。

为实现上述目的，本实用新型提供了一种过氧化氢干雾灭菌器，包括有壳体，所述的壳体内装设有风机，所述的壳体上装设有用于控制风机工作的按钮，所述的壳体上还装设有喷头组件，所述的喷头组件包括有接头管、喷头管和喷嘴，接头管固定插装在壳体上，接头管的轴向内端与风机连接，喷头管的轴向内端插装在接头管的轴向外端内，接头管的轴向外端铰接固定有卡子，所述卡子的外端设有按压部，所述卡子的内端设有卡接部，喷头管的轴向内端上对应设有与卡接部构成卡接限位的卡槽，所述的卡子上还设有促使其上的卡接部卡接进入所述卡槽内的弹簧，接头管的轴向外端面上还设有卡接插口，喷头管上对应设有与所述卡接插口构成卡接限位的径向凸块，所述的喷嘴固定装设在喷头管的轴向外端口内，喷嘴上设有轴向向内凹陷的凹腔，喷嘴上还圆周均布有若干径向通孔，且径向通孔的内端与凹腔连通，径向通孔的外端与喷头管内表面连通，喷头管的外表面上还向下延伸有用于连接过氧化氢试剂瓶的连接管，所述的连接管内穿设有吸管，且吸管的上端延伸插装在喷嘴的凹腔底面上。

本实用新型的有益效果是：采用上述结构，由于所述接头管是固定装设在壳体上，所述喷嘴是固定装设在喷头管上，而喷头管与接头管之间是通过快速卡位安装，即将喷头管插接到接头管内，同时使喷头管上的径向凸块插接到接头管上的卡接插口内，以及使卡子的卡接部与喷头管上的卡槽发生卡接限位，便可完成安装，拆卸时，通过按压卡子上的按压部，使卡子的卡接部与喷头管上的卡槽分离，人们便可将喷头管从接头管内拔出，因此喷头管与接头管之间能实现快速拆装，从而便于人们清洗及维修。使用时，人们先将过氧化氢试剂瓶连接到喷头管的连接管上，并使吸管位于过氧化氢试剂瓶内，在通过操控按钮，使风机工作，风机的风将经过接头管及喷头管，最后从喷嘴中吹出。由于喷嘴上设有轴向向内凹陷的凹腔，喷嘴上还圆周均布有若干径向通孔，且径向通孔的内端与凹腔连通，径向通孔的外端与喷头管内表面连通，同时吸管的上端延伸插装在喷嘴的凹腔底面上，因此风机的风是经若干呈圆周均布的径向通孔吹入喷嘴的凹腔内，从而会在凹腔内形成环转气流，该环转气流不仅会通过吸管将过氧化氢试剂瓶内的液体抽出，而且还会将抽出的液体打散碎化成干雾状，最后吹向外界，形成消毒灭菌效果。由于通过喷嘴这样的特定结构，能实现过氧化氢液体从被压缩抽出到打散雾化最后喷射出去的操作，因此整体结构更加简单，体积更加小巧，灭菌效果较好且无死角。

本实用新型可进一步设置为吸管的下端装设有过滤器。这样设置，可有效过渡掉过氧化氢试剂瓶中的杂质，提高过氧化氢纯净度，从而进一步提升灭菌效果。

本实用新型还可进一步设置为所述壳体在喷头组件的下方设置有用于容纳过氧化氢试剂瓶的凹槽，从而使得过氧化氢试剂瓶能更好地被安放容置在壳体上；所述壳体在喷头组件的上方设置有7字握提手柄，通过设置握提手柄，可使人们能更加灵活地移动过氧化氢干雾灭菌器，灭菌效果较好并能有效避免灭菌死角。

附图说明

图1为本实用新型的结构立体图；

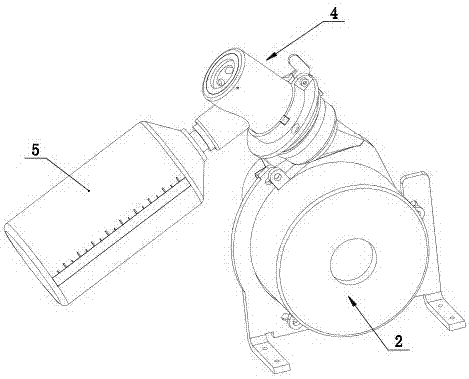

图2为本实用新型的局部结构图；

图3为本实用新型中喷头组件的分解图；

图4为本实用新型中喷头组件的分解图；

图5为本实用新型中喷嘴的结构图；

图6为本实用新型中喷嘴的结构图。

具体实施方式

如图1-6所示给出了一种过氧化氢干雾灭菌器，包括有壳体1，所述的壳体1内装设有风机2，所述的壳体1上装设有用于控制风机2工作的按钮3，所述的壳体1上还装设有喷头组件4，所述的喷头组件4包括有接头管41、喷头管42和喷嘴43，接头管41固定插装在壳体1上，接头管41的轴向内端与风机2连接，喷头管42的轴向内端插装在接头管41的轴向外端内，接头管41的轴向外端铰接固定有卡子44，所述卡子44的外端设有按压部441，所述卡子44的内端设有卡接部442，喷头管42的轴向内端上对应设有与卡接部442构成卡接限位的卡槽421，所述的卡子44上还设有促使其上的卡接部442卡接进入所述卡槽421内的弹簧45，接头管41的轴向外端面上还设有卡接插口411，喷头管42上对应设有与所述卡接插口411构成卡接限位的径向凸块422，所述的喷嘴43固定装设在喷头管42的轴向外端口内，喷嘴43上设有轴向向内凹陷的凹腔431，喷嘴43上还圆周均布有若干径向通孔432，且径向通孔432的内端与凹腔431连通，径向通孔432的外端与喷头管42内表面连通，喷头管42的外表面上还向下延伸有用于连接过氧化氢试剂瓶5的连接管423，所述的连接管423内穿设有吸管46，且吸管46的上端延伸插装在喷嘴43的凹腔431底面上，吸管46的下端装设有过滤器47。所述壳体1在喷头组件4的下方设置有用于容纳过氧化氢试剂瓶5的凹槽11，所述壳体1在喷头组件4的上方设置有7字握提手柄12。通过上述设置，本实用新型结构简单、体积小巧、灭菌效果好、灭菌无死角且能实现快速拆装。
