一种遮光输液袋的制作方法

本实用新型涉及输液药品容器及防护装置，特别是一种遮光输液袋。

背景技术：

目前，医疗单位所使用的输液袋是针对普通药品设计的，为透明塑料制品。但对一些见光易分解的药品，如扩血管药物硝普钠等，则不宜直接使用。为了防止药品见光分解，现在临床中多采用一种不透光的材料对输液袋进行现场包装遮光。

上述操作方法存在着如下不足：

1.操作麻烦，使用不方便，避光效果也不理想、可靠。另外，在运输过程中，也需要单独配置遮光容器。

2.存在不能方便观测输液袋内药液刻度的问题，不能很好的进行有效监控。

中国专利CN201591831U公开了一种输液遮光套，其采用能够揭开的遮光条，基本解决了方便观察输液袋内药液情况的问题。但实际使用中，仍存在着如下不足：

1.病房护士首先要挂上输液袋，然后除去遮光条，其后还要将撕下来的遮光条放入垃圾桶，操作稍显繁琐，这对于争分夺秒的三甲医院来说效率不能让人满意。

2.现有输液袋一般均具有锥形头部，上述专利中输液遮光套的观察窗仅能观察输液袋上部分的药液情况进行观察，然而对锥形头部药液，也即药液是否滴注完成的节点则无法快速判断。过早结束滴注，则会使锥形头部中大部分药液剩余，造成浪费，过晚结束滴注，则会造成血液回流等情况。

技术实现要素：

本实用新型要解决的技术问题是针对上述现有技术的不足，而提供一种遮光输液袋，该遮光输液袋结构设计简单，能够实时监测输液袋内药液量，并且能够将揭去遮光条和挂输液袋的动作一次性完成。另外，本申请的观察窗还能对输液袋本体中所有药液进行观察，能对滴注完成的节点快速作出判断，避免药液浪费或血液回流情况发生。

为解决上述技术问题，本实用新型采用的技术方案是：

一种遮光输液袋，包括由遮光材料制成的输液袋本体，输液袋本体包括锥形袋口部和矩形底部，锥形袋口部中心设置有输液插口；输液袋本体的一侧设置有竖向且透光的观察窗，该观察窗的外侧粘接有遮光条，遮光条能将观察窗完全遮盖；遮光条的一端与输液袋本体的矩形底部固定连接，遮光条的另一端设置有挂环。

观察窗设置在输液袋本体的正面中心部位，观察窗包括相连通的矩形竖部和菱形头部，菱形头部与锥形袋口部相配合；遮光条形状与观察窗相一致，挂环设置在遮光条的菱形头部上。

观察窗中矩形竖部的两条侧边以及菱形头部中与矩形竖部相连接的两条侧边处均设置有粘合区，遮光条通过粘合区与观察窗相连接。

输液袋本体中矩形底部设置有固定条，遮光条的一端固定在固定条中；观察窗中的矩形竖部指向固定条。

设置有观察窗一侧的输液袋本体上还设置有药品标识。

观察窗上设置有容量刻度和标准滴注时间刻度。

本实用新型采用上述结构后，具有如下有益效果：

1.上述观察窗、遮光条以及遮光条上挂环的设置，使用时，护士只需手捏挂环处，直接将挂环挂在医院病床的挂钩上，输液袋本体就能够在重力作用下，自行将遮光条拉开，护士只需要一个动作就可以，极为高效。

2.上述观察窗以及遮光条中菱形头部的设置，能对位于输液袋本体中锥形头部处的药液进行实时观察，也即能对输液袋本体中所有药液进行观察，能对滴注完成的节点快速作出判断，避免药液浪费或血液回流情况发生。

3.上述观察窗上粘合区的设置，能使得遮光条中菱形头部的底部两个侧边不与观察窗相粘合，易于遮光条上挂环的悬挂和提拉，从而操作更为方便。

4.上述观察窗中容量刻度能对输液袋本体中的剩余药液容量进行预估与显示；观察窗中标准滴注时间刻度能对输液袋本体中剩余药液的滴注时间进行初步预估与显示，协助病人进行观察与比对，对药液容量与滴注时间做到心中有数，能合理安排自己时间，也能防止过快或过慢滴注。

附图说明

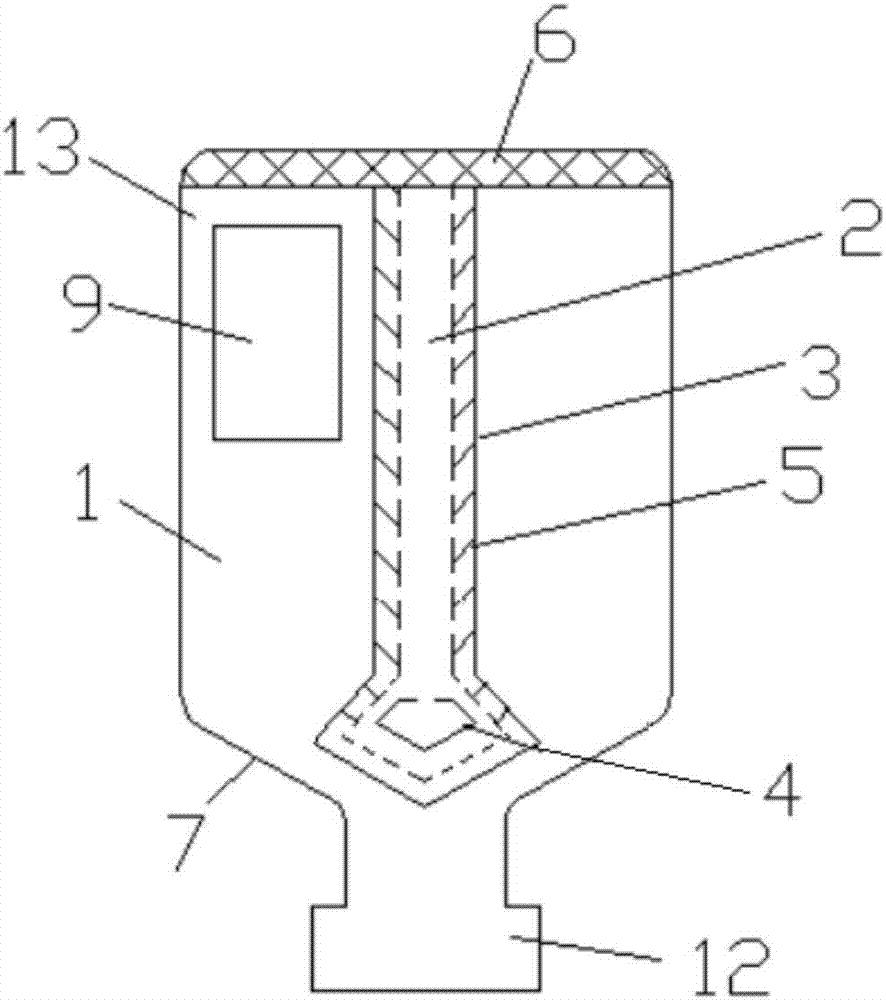

图1显示了本实用新型一种遮光输液袋遮光条未开启时的结构示意图。

图2显示了本实用新型一种遮光输液袋遮光条开启时的结构示意图。

其中有：1.输液袋本体；2.观察窗；3.遮光条；4.挂环；5.粘合区；6.固定条；7.锥形袋口部；8.挂钩；9.药品标识；10.容量刻度；11.标准滴注时间刻度；12.输液插口；13.矩形底部。

具体实施方式

下面结合附图和具体较佳实施方式对本实用新型作进一步详细的说明。

如图1和图2所示，一种遮光输液袋，包括由遮光材料制成的输液袋本体1，输液袋本体包括锥形袋口部7和矩形底部13，锥形袋口部中心设置有输液插口12。

输液袋本体中矩形底部设置有固定条6，固定条优选采用热压工艺焊接固定。

输液袋本体的一侧设置有竖向且透光的观察窗2， 观察窗优选设置在输液袋本体的正面中心部位。

观察窗包括相连通的矩形竖部和菱形头部，其中，矩形竖部优选指向固定条，菱形头部与锥形袋口部相配合。

上述观察窗以及遮光条中菱形头部的设置，能对位于输液袋本体中锥形头部处的药液进行实时观察，也即能对输液袋本体中所有药液进行观察，能对滴注完成的节点快速作出判断，避免药液浪费或血液回流情况发生。

观察窗中矩形竖部的两条侧边以及菱形头部中与矩形竖部相连接的两条侧边处均优选设置有粘合区5。

遮光条优选通过粘合区粘接在观察窗的外侧，遮光条形状优选与观察窗形状相一致，遮光条能将观察窗完全遮盖。

这样，靠近锥形袋口部的观察窗由于未设粘合区，从而方便遮光条的揭开。

遮光条的一端与输液袋本体的矩形底部固定连接，优选固定在固定条6中，遮光条的另一端设置有挂环4，挂环优选设置在遮光条的菱形头部上。进一步，挂环优选是从遮光条上裁出来的，上面连着一部分。

进一步，设置有观察窗一侧的输液袋本体上还设置有药品标识9。从而方便医护人员和就医人员进行药品名称核对。

进一步，观察窗上设置有容量刻度10和标准滴注时间刻度11。容量刻度能对输液袋本体中的剩余药液容量进行预估与显示；观察窗中标准滴注时间刻度能对输液袋本体中剩余药液的滴注时间进行初步预估与显示，协助病人进行观察与比对，对药液容量与滴注时间做到心中有数，能合理安排自己时间，也能防止过快或过慢滴注。需要注意的是，这里的标准滴注时间刻度只是对应药品在常规状态下滴注所需要的时间，病人状态不同，滴注时间可能有所差异。

使用时，护士手捏挂环处，直接将挂环挂在医院病床的挂钩8上，输液袋本体能够在重力作用下，自行将遮光条拉开，护士只需要一个动作就可以，极为高效。

以上详细描述了本实用新型的优选实施方式，但是，本实用新型并不限于上述实施方式中的具体细节，在本实用新型的技术构思范围内，可以对本实用新型的技术方案进行多种等同变换，这些等同变换均属于本实用新型的保护范围。
