一种超声科检查用患者肢体多角度调节装置的制作方法

本发明涉及一种调节装置，尤其涉及一种超声科检查用患者肢体多角度调节装置。

背景技术：

目前，传统的超声科检查装置结构单一，医护人员给患者检查时，医护人员需要移至患者所需检查的部位，再使用检查装置给患者进行检查，当患者身体部位需要多处检查时，此时，医护人员需要不停的移动位置，以此对患者多处检查的部位进行检查，无形中增加了医护人员的劳动强度，耽误了下一位患者待检查的时间，鉴于以上缺陷，实有必要设计一种超声科检查用患者肢体多角度调节装置。

技术实现要素：

本发明所要解决的技术问题在于：提供一种超声科检查用患者肢体多角度调节装置，来解决目前传统的超声科检查装置，结构简单，功能单一，降低了医护人员的工作效率，影响了其他患者待检查进度的问题。

为解决上述技术问题，本发明的技术方案是：一种超声科检查用患者肢体多角度调节装置，包括床体、滑轨、滑块、框架、转动板、第一电机、旋转轴、第二电机、丝杠、第一绑带、第二绑带、超声检测设备，所述的滑轨位于床体顶部前后两端，所述的滑轨与床体螺纹相连，所述的滑块位于滑轨顶部，所述的滑块与滑轨滑动相连，所述的框架位于滑块顶部，所述的框架与滑块螺纹相连，所述的转动板位于框架内部，所述的转动板与框架活动相连，所述的第一电机位于框架左侧前端，所述的第一电机与框架螺纹相连，所述的旋转轴位于第一电机右侧，所述的旋转轴与第一电机紧配相连，且所述的旋转轴贯穿框架，所述的旋转轴与框架转动相连，所述的旋转轴贯穿转动板，所述的旋转轴与转动板紧配相连，所述的第二电机位于床体右侧前后两端，所述的第二电机与床体螺纹相连，所述的丝杠位于第二电机左侧，所述的丝杠与第二电机紧配相连，且所述的丝杠贯穿滑块，所述的丝杠与滑块螺纹相连，所述的第一绑带位于转动板顶部左侧前后两端，所述的第一绑带两端与转动板铆钉相连，所述的第二绑带位于转动板顶部右侧前后两端，所述的第二绑带两端与转动板铆钉相连，所述的超声检测设备位于床体前端左侧。

进一步，所述的转动板顶部左侧前后端还设有定位板，所述的定位板与转动板螺纹相连。

进一步，所述的定位板内侧还设有保护垫，所述的保护垫与定位板胶水相连。

进一步，所述的第一绑带和第二绑带外壁还贯穿有日字扣，所述的日字扣分别与第一绑带和第二绑带活动相连。

进一步，所述的床体右侧下端还设有变压器，所述的变压器与床体螺纹相连。

进一步，所述的变压器右侧还设有插头，所述的插头与变压器电线相连。

进一步，所述的床体前端左侧还设有第一开关，所述的第一开关与床体螺纹相连。

进一步，所述的床体前端左侧还设有第二开关，所述的第二开关与床体螺纹相连。

进一步，所述的床体前端左侧还设有第三开关，所述的第三开关与床体螺纹相连。

进一步，所述的床体前端左侧还设有第四开关，所述的第四开关与床体螺纹相连。

与现有技术相比，该超声科检查用患者肢体多角度调节装置，使用时，首先医护人员将患者已平躺的姿势移至转动板上，在患者移至转动板的过程中，医护人员需将患者双臂分别套入第一绑带内，直至第一绑带处于患者的手肘部位，同步，医护人员将患者的双腿分别套入第二绑带内，直至第二绑带处于患者的膝盖部位，根据患者双臂以及双腿粗细的不同，医护人员再使用日字扣对第一绑带和第二绑带长度进行缩短调节，通过对第一绑带和第二绑带长度的缩短，使得患者四肢被固定在转动板上，同时，在定位板的作用下，使得患者的头部被有效的定位，防止患者头部左右摇晃，通过以上方式，最终使得患者与转动板连为一体，根据实际使用情况，当医护人员需要检查患者的下半身时，医护人员先站在超声检测设备的右侧，医护人员再用手按住第一开关，通过第一开关，使得第二电机开始工作，第二电机驱动丝杠做顺时针旋转运动，在丝杠和滑块螺纹传动的作用下，使得滑块带动框架联动转动板连同患者沿着滑轨的方向做由右向左移动，当患者的下半身移至医护人员的身边后，医护人员手放第一开关，停止第二电机的工作，医护人员再使用超声检测设备给患者的下半身进行检查即可，同理，当医护人员需要检查患者的上半身时，医护人员用手按住第二开关，通过第二开关，使得第二电机开始工作，第二电机驱动丝杠做逆时针旋转运动，在丝杠和滑块螺纹传动的作用下，使得滑块带动框架联动转动板连同患者沿着滑轨的方向做由左向右移动，当患者的上半身移至医护人员的身边后，医护人员手放第二开关，停止第二电机的工作，医护人员再使用超声检测设备给患者上半身进行检查即可，因超声检测设备处于床体的一侧，故患者的一侧与医护人员相接近，而患者另一侧距离医护人员较远，不便于医护人员检查患者的另一侧，当医护人员需要检查患者的另一侧时，医护人员用手按住第三开关，通过第三开关，开启第一电机，所述的第一电机为伺服步进电机，具有自锁功能，第一电机驱动旋转轴联动转动板连同患者做顺时针旋转运动，即患者朝着医护人员的方向旋转，当患者旋转的角度达到医护人员的需求后，医护人员再手放第三开关，停止第一电机的工作，在第一电机自锁功能的作用下，使得患者当前旋转后的角度被固定，医护人员再使用超声检测设备给患者的另一侧进行检查即可，检查完毕后，医护人员再用手按住第四开关，通过第四开关，开启第一电机，第一电机驱动旋转轴联动转动板连同患者做逆时针旋转运动，即患者朝着医护人员的反方向旋转，当患者旋转的角度达到医护人员的需求后，即转动板连同患者复位后，医护人员再手放第四开关，停止第一电机的工作即可，该超声科检查用患者肢体多角度调节装置，结构巧妙，功能强大，操作简单，通过使用该装置，使得患者所需检查的部位移至医护人员的身边，便于医护人员对患者检查的工作，有效的提高了医护人员的工作效率以及其他患者待检查的进度，同时，插头是为了连接外界电源，便于外界电源给该装置进行供电，变压器是为了确保该装置电压的稳定性，保护垫是为了让患者头部与定位板实行软接触，对患者起到保护作用。

附图说明

图1是超声科检查用患者肢体多角度调节装置的局部主视图；

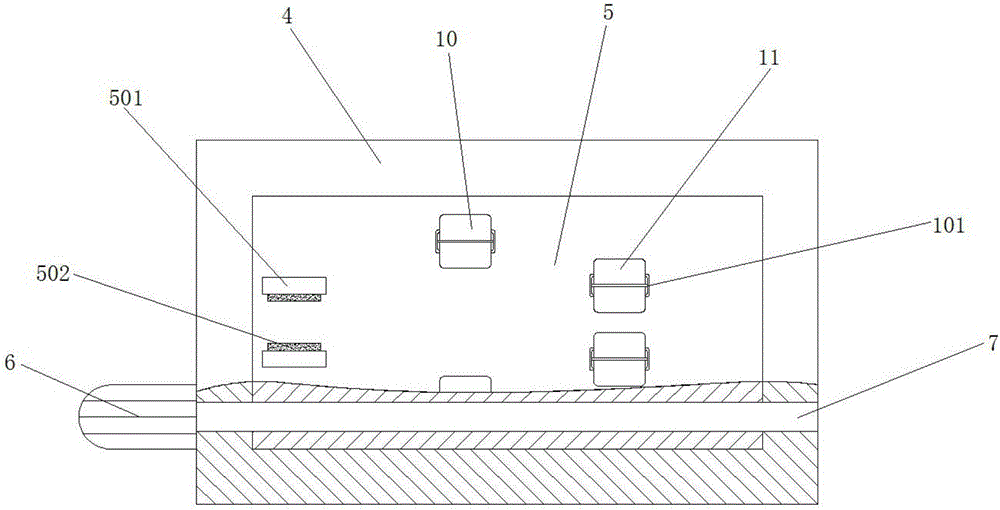

图2是框架和转动板的俯视剖视图；

图3是超声科检查用患者肢体多角度调节装置的局部左视图；

图4是超声科检查用患者肢体多角度调节装置的局部右视图。

床体1、滑轨2、滑块3、框架4、转动板5、第一电机6、旋转轴7、第二电机8、丝杠9、第一绑带10、第二绑带11、超声检测设备12、日字扣101、变压器102、插头103、第一开关104、第二开关105、第三开关106、第四开关107、定位板501、保护垫502。

如下具体实施方式将结合上述附图进一步说明。

具体实施方式

在下文中，阐述了多种特定细节，以便提供对构成所描述实施例基础的概念的透彻理解。然而，对本领域的技术人员来说，很显然所描述的实施例可以在没有这些特定细节中的一些或者全部的情况下来实践。在其他情况下，没有具体描述众所周知的处理步骤。

如图1、图2、图3、图4所示，一种超声科检查用患者肢体多角度调节装置，包括床体1、滑轨2、滑块3、框架4、转动板5、第一电机6、旋转轴7、第二电机8、丝杠9、第一绑带10、第二绑带11、超声检测设备12，所述的滑轨2位于床体1顶部前后两端，所述的滑轨2与床体1螺纹相连，所述的滑块3位于滑轨2顶部，所述的滑块3与滑轨2滑动相连，所述的框架4位于滑块3顶部，所述的框架4与滑块3螺纹相连，所述的转动板5位于框架4内部，所述的转动板5与框架4活动相连，所述的第一电机6位于框架4左侧前端，所述的第一电机6与框架4螺纹相连，所述的旋转轴7位于第一电机6右侧，所述的旋转轴7与第一电机6紧配相连，且所述的旋转轴7贯穿框架4，所述的旋转轴7与框架4转动相连，所述的旋转轴7贯穿转动板5，所述的旋转轴7与转动5板紧配相连，所述的第二电机8位于床体1右侧前后两端，所述的第二电机8与床体1螺纹相连，所述的丝杠9位于第二电机8左侧，所述的丝杠9与第二电机8紧配相连，且所述的丝杠9贯穿滑块3，所述的丝杠9与滑块3螺纹相连，所述的第一绑带10位于转动板5顶部左侧前后两端，所述的第一绑带10两端与转动板5铆钉相连，所述的第二绑带11位于转动板5顶部右侧前后两端，所述的第二绑带11两端与转动板5铆钉相连，所述的超声检测设备12位于床体1前端左侧，所述的转动板5顶部左侧前后端还设有定位板501，所述的定位板501与转动板5螺纹相连，所述的定位板501内侧还设有保护垫502，所述的保护垫502与定位板501胶水相连，所述的第一绑带10和第二绑带11外壁还贯穿有日字扣101，所述的日字扣101分别与第一绑带10和第二绑带11活动相连，所述的床体1右侧下端还设有变压器102，所述的变压器102与床体1螺纹相连，所述的变压器102右侧还设有插头103，所述的插头103与变压器102电线相连，所述的床体1前端左侧还设有第一开关104，所述的第一开关104与床体1螺纹相连，所述的床体1前端左侧还设有第二开关105，所述的第二开关105与床体1螺纹相连，所述的床体1前端左侧还设有第三开关106，所述的第三开关105与床体1螺纹相连，所述的床体1前端左侧还设有第四开关107，所述的第四开关107与床体1螺纹相连。

该超声科检查用患者肢体多角度调节装置，使用时，首先医护人员将患者已平躺的姿势移至转动板5上，在患者移至转动板5的过程中，医护人员需将患者双臂分别套入第一绑带10内，直至第一绑带10处于患者的手肘部位，同步，医护人员将患者的双腿分别套入第二绑带11内，直至第二绑带11处于患者的膝盖部位，根据患者双臂以及双腿粗细的不同，医护人员再使用日字扣101对第一绑带10和第二绑带11长度进行缩短调节，通过对第一绑带10和第二绑带11长度的缩短，使得患者四肢被固定在转动板5上，同时，在定位板501的作用下，使得患者的头部被有效的定位，防止患者头部左右摇晃，通过以上方式，最终使得患者与转动板5连为一体，根据实际使用情况，当医护人员需要检查患者的下半身时，医护人员先站在超声检测设备12的右侧，医护人员再用手按住第一开关104，通过第一开关104，使得第二电机8开始工作，第二电机8驱动丝杠9做顺时针旋转运动，在丝杠9和滑块3螺纹传动的作用下，使得滑块3带动框架4联动转动板5连同患者沿着滑轨2的方向做由右向左移动，当患者的下半身移至医护人员的身边后，医护人员手放第一开关104，停止第二电机8的工作，医护人员再使用超声检测设备12给患者的下半身进行检查即可，同理，当医护人员需要检查患者的上半身时，医护人员用手按住第二开关105，通过第二开关105，使得第二电机8开始工作，第二电机8驱动丝杠9做逆时针旋转运动，在丝杠9和滑块3螺纹传动的作用下，使得滑块3带动框架4联动转动板5连同患者沿着滑轨2的方向做由左向右移动，当患者的上半身移至医护人员的身边后，医护人员手放第二开关105，停止第二电机8的工作，医护人员再使用超声检测设备给患者上半身进行检查即可，因超声检测设备12处于床体1的一侧，故患者的一侧与医护人员相接近，而患者另一侧距离医护人员较远，不便于医护人员检查患者的另一侧，当医护人员需要检查患者的另一侧时，医护人员用手按住第三开关106，通过第三开关106，开启第一电机6，所述的第一电机6为伺服步进电机，具有自锁功能，第一电机6驱动旋转轴7联动转动板5连同患者做顺时针旋转运动，即患者朝着医护人员的方向旋转，当患者旋转的角度达到医护人员的需求后，医护人员再手放第三开关106，停止第一电机6的工作，在第一电机6自锁功能的作用下，使得患者当前旋转后的角度被固定，医护人员再使用超声检测设备12给患者的另一侧进行检查即可，检查完毕后，医护人员再用手按住第四开关107，通过第四开关107，开启第一电机6，第一电机6驱动旋转轴7联动转动板5连同患者做逆时针旋转运动，即患者朝着医护人员的反方向旋转，当患者旋转的角度达到医护人员的需求后，即转动板连同患者复位后，医护人员再手放第四开关107，停止第一电机6的工作即可，同时，插头103是为了连接外界电源，便于外界电源给该装置进行供电，变压器102是为了确保该装置电压的稳定性，保护垫502是为了让患者头部与定位板501实行软接触，对患者起到保护作用。

本发明不局限于上述具体的实施方式，本领域的普通技术人员从上述构思出发，不经过创造性的劳动，所做出的种种变换，均落在本发明的保护范围之内。
