超声波探头无菌套的制作方法

本发明属于医疗器械技术领域，特别涉及到一种超声波探头无菌套。

背景技术：

在有些超声波探头所应用的场合，例如说在超声引导下穿刺等场合，需要超声波探头保持无菌状态，而超声波探头由于种种原因，难以时刻保持无菌状态，如果专门将超声波探头进行消毒杀菌，无疑会耽误治疗，因此有必要开发一种可以随时应用于超声波探头上，使超声波探头变成无菌状态的超声波探头无菌套。

技术实现要素：

本发明的目的是提出一种使用方便的超声波探头无菌套，将其套于超声波探头上，可以使超声波探头变成无菌状态，从而扩展超声波探头的应用场合。

本发明的超声波探头无菌套包括套体，所述套体的套口处连接有若干块胶贴，所述胶贴上粘贴有一张将套体套口封闭的塑料纸。

在使用时，首先揭开塑料纸，露出套口，然后将超声波探头伸入到套体内，并翻折胶贴，将胶贴与超声波探头贴紧，从而使套体将超声波探头封闭，最后将套有无菌套的超声波探头投入使用。由于上述超声波探头无菌套可以很容易地保持为无菌状态，将超声波探头封闭于套体后，就会避免超声波探头的细菌影响到患者，从而保证治疗效果。

进一步地，为方便解开塑料纸，并避免在解开塑料纸时触碰到胶贴而影响胶贴的粘性，所述塑料纸的边缘突出于胶贴的边缘。

进一步地，为使套体与超声波探头紧贴，以改善超声探测的效果，所述套体为弹性材料制成。

进一步地，为保证超声波探头无菌套保持为无菌状态吗，该超声波探头无菌套还包括一个将套体、胶贴及塑料纸均封闭于内的包装袋。

本发明的超声波探头无菌套结构简单，成本低，可以很方便地将超声波探头变成无菌状态，从而扩展了超声波探头的应用场合。

附图说明

图1是本发明的超声波探头无菌套的俯视图。

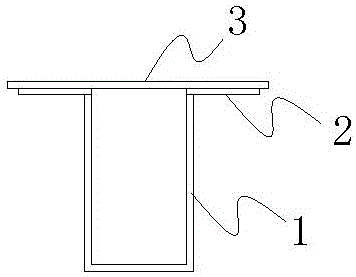

图2是本发明的超声波探头无菌套的侧视图。

图3～5是本发明的超声波探头无菌套的使用方法示意图。

具体实施方式

下面对照附图，通过对实施实例的描述，对本发明的具体实施方式如所涉及的各构件的形状、构造、各部分之间的相互位置及连接关系、各部分的作用及工作原理等作进一步的详细说明。

实施例1：

如图1、2所示，本实施例的超声波探头无菌套包括弹性材料制成的套体1，所述套体1的套口处呈放射状连接有若干块胶贴2，所述胶贴2上粘贴有一张将套体1套口封闭的塑料纸3，塑料纸3的边缘突出于胶贴2的边缘。

在使用时，首先揭开塑料纸3，露出套口（如图3所示），然后将超声波探头4伸入到套体1内（如图4所示），并翻折胶贴2，将胶贴2与超声波探头4贴紧，从而使套体1将超声波探头4封闭（如图5所示），最后将套有无菌套的超声波探头4投入使用。由于上述超声波探头无菌套可以很容易地保持为无菌状态，将超声波探头4封闭于套体1后，就会避免超声波探头4的细菌影响到患者，从而保证治疗效果。
