一种门控式自动定时投喂犬驱虫药的装置的制作方法

本发明涉及一种动物的自动定时给药装置，特别是定时投放犬只驱虫药的装置。

背景技术：

棘球蚴病全球分布广泛且消耗公共卫生资源较多，我国属于棘球蚴病高流行区，目前，至少有31个省市自治区报道过棘球蚴病病例，主要集中于四川、新疆、西藏、甘肃、青海、宁夏、内蒙古等西部省区，约占98％的病例。2004年全国约有38万棘球蚴病病例，6000万人受到威胁，每年造成的直接经济损失至少8亿人民币。棘球蚴病是我国西部农牧区重要的公共卫生问题。棘球蚴病主要有细粒棘球蚴病和多房棘球蚴病两种，病原体分别为细粒棘球绦虫和多房棘球绦虫。细粒棘球绦虫的中间宿主主要为牛羊等偶蹄类动物，多房棘球绦虫的中间宿主主要为鼠类等啮齿类动物；两者的终宿主均为犬科动物。人主要因摄入犬科动物特别是犬排出的棘球绦虫卵致病。

对于棘球蚴病的防控重点是对犬只虫卵排出的控制，最有效的办法就是每月定期对犬只进行驱虫，而西部农牧区居民普遍文化程度较低，对于规范使用驱虫药对犬驱虫难度较大；另一方面居民居住比较分散，交通距离较长，路况较差，由专业人员每月驱虫需要巨大的人力成本和交通成本投入，且若遇到恶劣天气，难以到达居民点，面临驱虫无法实施的困境。

技术实现要素：

为了克服人工对犬只每月定期驱虫难以规范执行或因自然原因难以执行的困境，降低驱虫过程对时间、物力和人力的占用成本，本发明旨在提供了一种卡扣式自动定时投喂犬驱虫药的装置，能够经人工预设后，实现定时定量投喂犬驱虫药物，用于杀灭犬体内的粪棘球绦虫及其它寄生虫，保护犬只健康及阻断其向人及其它动物的传播；简化驱虫程序，实现智能化自动化驱虫，不依赖于人工，不受气候交通条件限制，利于提高驱虫效率，节约人力物力成本。

本发明的技术方案为：

一种门控式自动定时投喂犬驱虫药的装置，包括药盒、驱动箱、支架，药盒和驱动箱安装在支架上，所述药盒下端开口，开口处有门，门与药盒通过转轴连接，门可绕转轴转动，门向转轴外侧延伸有连接杆，驱动箱中设置有往复式驱动器，往复式驱动器上连接有推板，推板另一端与连接杆相连，有控制器连接并操控往复式驱动器。

进一步的，所述驱动箱上设置有限位装置，所述限位装置包括限位头和弹簧，限位头前部呈圆锥形，弹簧位于限位头后部，所述推板上开有孔，所述药盒侧面对应限位头处开有小孔，限位头可穿过推板上的孔和药盒侧面的小孔,限位头和弹簧外有套管。

进一步的，所述控制器中有单片机。

进一步的，所述控制器上有操作键盘，可用键盘进行控制指令的输入。

进一步的，所述控制器上有显示屏。

进一步的，所述控制器内设置有信号接收器，可接收无线电信号对控制器进行操控。

进一步的，所述门与药盒结合处设置有密封圈。

进一步的，所述药盒为Y形管。

优选的，所述药盒为圆管，直径为0.5—3cm。

优选的，所述药盒为塑料或金属材质，金属优选铝合金，也可以是等其它金属或合金。

进一步的，所述控制器内设置有电源，电源为电池或蓄电池。

本发明可以克服西部地区山高路远，人员居住分散的困难，大大降低驱虫过程对时间、物力和人力的占用成本，方便地实现定时按量投喂犬只驱虫药物，对犬只每月定期驱虫，有效地杀灭犬体内的粪棘球绦虫及其它寄生虫，保护犬只健康及阻断其向人及其它动物的传播，简化驱虫程序，实现智能化自动化驱虫，不依赖于人工，不受气候交通条件限制，利于提高驱虫效率，节约人力物力成本。

附图说明

图1为发明结构示意图。

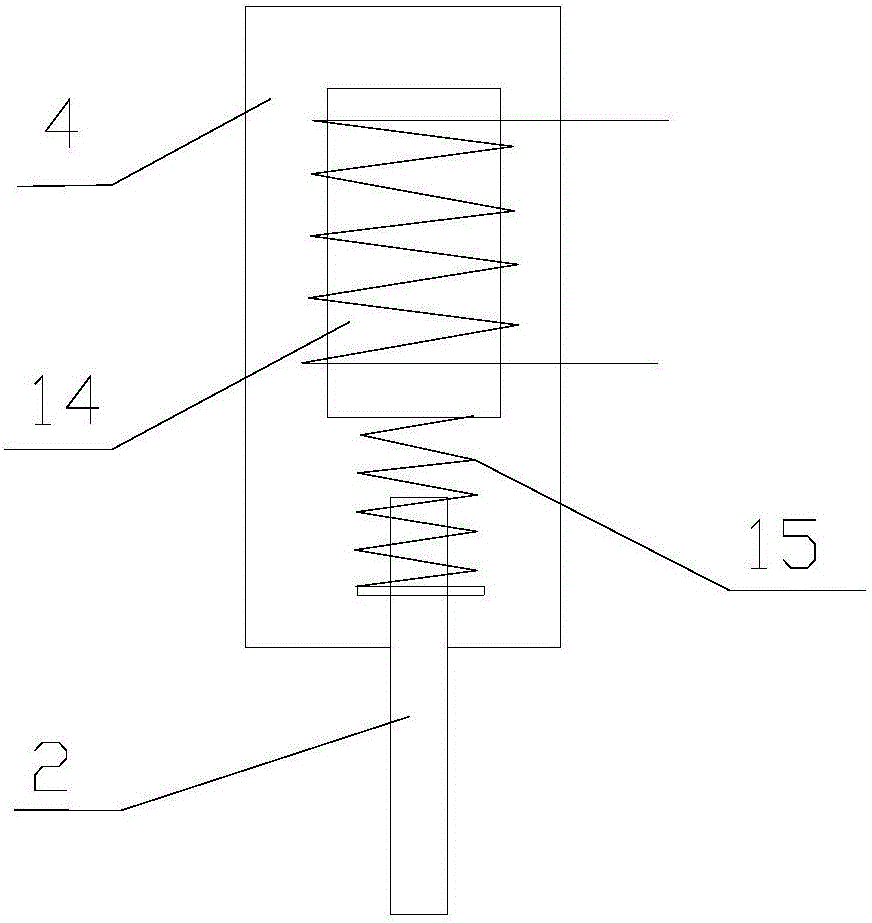

图2为一种往复驱动器结构示意图

图3为推板结构示意图。

图中：1-门，2-推板，3-药盒，4-往复式驱动器，5-支架，6-显示屏，7-控制器，8-电源，9-驱动箱，10-弹簧，11-限位头，12-连接杆，13-转轴，14-电磁铁，15-复位弹簧，16-孔。

具体实施方式

下面结合附图对发明作进一步详细说明。

如图1-3所示，本发明一种门控式自动定时投喂犬驱虫药的装置，包括药盒3、驱动箱9、支架5，药盒3和驱动箱9安装在支架上，所述药盒3下端开口，开口处有门1，门1与药盒3通过转轴13连接，门1可绕转轴13转动，门1向转轴13外侧延伸有连接杆12，驱动箱9中设置有往复式驱动器4，往复式驱动器4上连接有推板2，推板2另一端与连接杆12相连，有控制器7连接并操控往复式驱动器4，驱动箱9中设置有电源8。

进一步的，所述驱动箱9上设置有限位装置，所述限位装置包括限位头11和弹簧10，限位头11前部呈圆锥形，弹簧10位于限位头11后部，所述推板2上开有孔16，所述药盒3侧面对应限位头11处开有小孔，限位头11可穿过推板2上的孔16和药盒3侧面的小孔,限位头11和弹簧10外有套管。

进一步的，所述控制器7中有单片机，可对投药进行程序设定，有利于实现智能化驱虫。

进一步的，所述控制器7上有操作键盘，可用键盘进行控制指令的输入。

进一步的，所述控制器7上有显示屏6，可以直观地看到相关设定。

进一步的，所述控制器7内设置有信号接收器，可接收无线电信号对控制器进行操控。

进一步的，所述门1与药盒3结合处设置有密封圈，密封圈优选硅胶或橡胶密封圈。

进一步的，所述药盒3为Y形管。

优选的，所述药盒3为圆管，直径为0.5—3cm。

优选的，所述药盒3为塑料或金属材质，金属优选铝合金，也可以是其它金属或合金。

进一步的，所述控制器7内设置有电源，电源为电池或蓄电池。

所述往复式驱动器4包括电磁铁和复位弹簧。

本发明装置可悬挂于固定位置或直接固定于狗脖套上。

使用时，先将药丸装入药盒3中，门1为闭合，根据定期驱虫的时间要求，在控制器中设定投放药的时间，控制器中的计时器进行计时，控制动作作信号，一旦计时到预定时间，计时器发出动作信号，在控制器7的指令下，往复式驱动器4动作，向上拉推板2，推板2上升到一定高度，推板2上的孔先到达限位头11的对应位置，限位头11在弹簧10作用下穿过孔16和药盒3侧面的小孔进入药盒3中，上下阻断药盒3，使药盒3上部的药丸不能下落，推板2继续向上拉动连接杆12，连接杆12带动门1绕转轴13反时针转动，门1开启，药盒下部的药丸抛出，通过设置药盒3侧面小孔的位置，可以控制每次药丸的抛出量，做到定量给药。

当药丸抛出结束，在往复式驱动器4复位弹簧15的作用下，推板2向下运动，推板2上的孔16向下运动越过限位头11的位置后，推板2实体部分先将限位头11从药盒3侧面的小孔和推板2上的孔16中顶出，药盒3上下连通，药盒上部的药丸下落到药合底部，继续下行的推板2推动连接杆12绕转轴13顺时针转动，带动门1关闭药盒3。

在控制器中设置信号接收装置，可以利用移动通信网络，统一或分区域地发出投药信号，实现精准控制，达到最佳的驱虫效果，并可进一步降低成本，提高效率。

当然，本发明还可有其它多种实施例，在不背离本发明精神及其实质的情况下，熟悉本领域的技术人员可根据本发明作出各种相应的改变和变形，但这些相应的改变和变形都应属于本发明所附的权利要求的保护范围。
