一种可双向使用的气雾瓶的制作方法

本发明涉及试剂瓶技术领域，尤其涉及一种可双向使用的气雾瓶。

背景技术：

气雾瓶在多个领域中均有使用，特别是医药行业，气雾瓶是妇科经常需要使用的一种装置。对于念珠菌性阴道炎，宫颈护创，修复创面、促进溃疡愈合等方面的治疗，一般把气雾型药剂装在气雾瓶里面，通过挤压使药剂喷出至阴道内。

现有的气雾剂喷射装置有两种。一种为内部设置泵体，但泵体不连接导管，使用时需要把试剂瓶倒置，药液才能喷出，如果正立喷射，瓶内的气体则会先喷出，导致无法正常使用；另一种为内部设置泵体，且泵体连接导管，正立使用时药液可以正常喷出，但是倒置时，药液流到瓶的上部，导管的底部与药液分离，按压后瓶内的气体会先喷出，导致无法正常使用。因此，需要寻求一种可双向使用的气雾瓶，即正立或倒立使用时均能正常喷出气雾剂的气雾瓶。

此外，妇科炎症是一种常见、多发病。目前，市场上的抗菌洗液品种繁多，治疗范围和效果各不一样。常用于妇科病的洗消用品普遍含酒精且异味大、刺激皮肤。市面上现有的一些免洗洗液，用后会有不适感，且损伤表皮，事后常有颜色与气味残留，而且多数洗液的作用时间一般较短。

技术实现要素：

为了克服现有技术的不足，本发明的目的在于提供一种可双向使用的气雾瓶，该气雾瓶结构简单，正立或倒立放置均可正常喷出气雾剂，操作便利。

本发明的目的采用以下技术方案实现：

一种可双向使用的气雾瓶，包括瓶盖、瓶体、喷头、连接件、阻隔件和导管；所述瓶盖上设置有安装通孔；所述瓶体与所述瓶盖匹配盖合连接；所述喷头包括喷头本体和按压头；所述喷头本体的内设置有流道；所述按压头上设置有出液口；所述喷头本体设置于所述瓶体内，其上部与所述安装通孔匹配连接；所述按压头的下部设置于所述喷头本体内，其上部伸出所述喷头本体并立于所述瓶盖上；所述连接件内设置有第一容纳腔和第二容纳腔；所述连接件的侧壁开设有与所述第二容纳腔相通的孔口；所述连接件设置在所述喷头本体的底部，所述第一容纳腔、所述流道和所述出液口相互连通；所述导管设置于所述连接件的底部，并与所述第一容纳腔连通；所述阻隔件设置于所述连接件内；当所述瓶体正立时，所述阻隔件能够移动使得所述第一容纳腔和所述第二容纳腔形成阻隔；当所述瓶体倒立时，所述阻隔件能够移动使得所述第一容纳腔和所述第二容纳腔连通。

优选的，所述阻隔件为圆珠体；所述第一容纳腔包括第一空腔和第二空腔；所述第二容纳腔记为第三空腔；所述连接件包括左右并列连接的第一柱形体和第二柱形体，所述第一柱形体的顶壁向内凹陷设置所述第一空腔；所述第一柱形体设置在所述喷头本体的底部，所述第一空腔、所述流道和所述出液口相互连通；所述第二柱形体内设置所述第二空腔，所述第二空腔和所述第一空腔左右相通；所述第二柱形体的顶壁设有与所述第二空腔相通的第一开口，其底壁设置有与所述第二空腔相通的第二开口；所述第二柱形体的顶壁上设置有第三柱形体；所述第三柱形体内设置所述第三空腔，所述第三空腔与所述第二空腔上下相通；所述第三柱形体的侧壁设置有至少一个与所述第三空腔相通的第三开口；所述第三开口即为所述孔口；所述圆珠体设置在所述第三空腔内，所述圆珠体能够向下移动盖住所述第一开口，使得所述第二空腔和所述第三空腔形成阻隔；或者，能够向上移动脱离所述第一开口，使得所述第二空腔和所述第三空腔连通；所述导管设置于所述第二柱形体的底部，与所述第二开口匹配连接。

优选的，所述第三柱形体的顶壁上设置有与所述第三空腔相通的第四开口，所述第四开口的孔径小于所述圆珠体的直径。

优选的，还包括引流管；所述引流管包括管体和管头；所述管体的左右两端均为敞口结构，分别记为进液端和出液端；所述进液端与所述出液口匹配连接；所述管头包括管头本体，沿所述管头本体的顶面延伸设置有一延伸部；所述延伸部能够匹配插入所述出液端；所述延伸部的侧壁向内凹陷设置有若干凹槽；所述凹槽沿所述延伸部周向分布，并贯穿所述延伸部的侧壁；所述管头本体的顶面上设置有若干凸点，所述凸点与所述凹槽相对。

优选的，所述延伸部为十字形柱体；所述凸点的数量为四个；所述十字形柱体形成有四条所述凹槽，四个所述凸点分别与四条所述凹槽相对。

优选的，所述喷头本体的底部设置有第一凸缘，所述第一凸缘内设置有第一通道，所述第一通道与所述流道相通；所述第一柱形体匹配套接在所述第一凸缘上；所述第二柱形体的底部设置有第二凸缘，所述第二凸缘内设置有第二通道，所述第二通道与所述第二空腔连通；所述导管匹配套接在所述第二凸缘上。

优选的，所述第三柱形体的侧壁上设置有两个第三开口，两个所述第三开口前后相对。

优选的，所述按压头与所述喷头本体以可转动的方式进行连接。

优选的，还包括泡沫剂；所述泡沫剂承装在所述瓶体内；所述泡沫剂包括按照重量百分比计的以下成分：壳聚糖或壳聚糖衍生物0.5-1.5％，乙酸0-1％，甘油0.5-5％，多泡型表面活性剂0.01-1.5％，其余为水。

优选的，所述壳聚糖或壳聚糖衍生物为壳聚糖、壳寡糖、壳聚糖盐酸盐、壳聚糖季铵盐、壳聚糖乳酸盐和壳聚糖谷氨酸盐中的一种或两种以上；所述多泡型表面活性剂为烷基糖苷、脂肪醇聚氧乙烯醚、烷基酚聚氧乙烯醚、烷基醇酰胺、吐温和泊洛沙姆中的一种或两种以上。

相比现有技术，本发明的有益效果在于：

(1)本发明所提供的可双向使用的气雾瓶，结构简单，在喷头本体的底部连接有连接件，连接件包括第一柱形体、第二柱形体和第三柱形体，第三柱形体内设置有圆珠体。当正立使用时，导管的底端插在瓶体液体内，圆珠体盖住第二柱形体顶壁上的第一开口，第二空腔与第三空腔形成阻隔，按下按压头，瓶内液体从导管进入，然后依次流经第二空腔、第一空腔和喷头本体内的流道，最后经过按压头的出液口向外喷出；当倒立使用时，导管的底端脱离瓶内液体，圆珠体脱离第一开口并沉落在第二柱形体的顶壁上，使得第二空腔与第三空腔相通，按下按压头时，液体从第三柱形体侧壁上的第三开口流入第三空腔，然后依次流经第二空腔、第一空腔和喷头本体内的流道，最后经过按压头的出液口向外喷出。如果瓶内盛装的为泡沫剂，那么喷出试剂呈现泡沫状。也就是说，该气雾瓶不管正立或倒立，均可正常喷出气雾剂，使用方便，防止了倒置使用时，先把抛射剂喷出而无法正常使用的不足。

(2)本发明所提供的可双向使用的气雾瓶，在第三柱形体的顶壁上设置有第四开口，第四开口与第三空腔相通，当正立使用时，瓶内气压可以顺利通过第四开口向圆珠体施加向下的压力，使得圆珠体紧紧盖住第一开口上，第二空腔与第三空腔形成更好地阻隔。

(3)本发明所提供的可双向使用的气雾瓶，还可以设置有引流管，引流管横向插在按压头上，这种结构的气雾瓶特别适用于妇科用试剂瓶内，用于妇科炎症的治疗。

(4)本发明所提供的可双向使用的气雾瓶，可以用于盛装妇科用泡沫剂，泡沫剂的配方合理，使用方便，适用于念珠菌性阴道炎，宫颈护创，修复创面、促进溃疡愈合的方面的治疗。改泡沫剂内加入多泡型表面活性剂，该泡沫剂喷出时，使得挤出的泡沫更加浓密细腻，在阴道腔内及皮肤表面分布均匀，涂布面广；泡沫浓密，药物作用时间较长，药物能够有效渗入阴道粘膜皱壁，充分迅速地发挥疗效，使用安全卫生方便。同时，多泡型表面活性剂也可以增强壳聚糖及其衍生物的杀菌性能。

附图说明

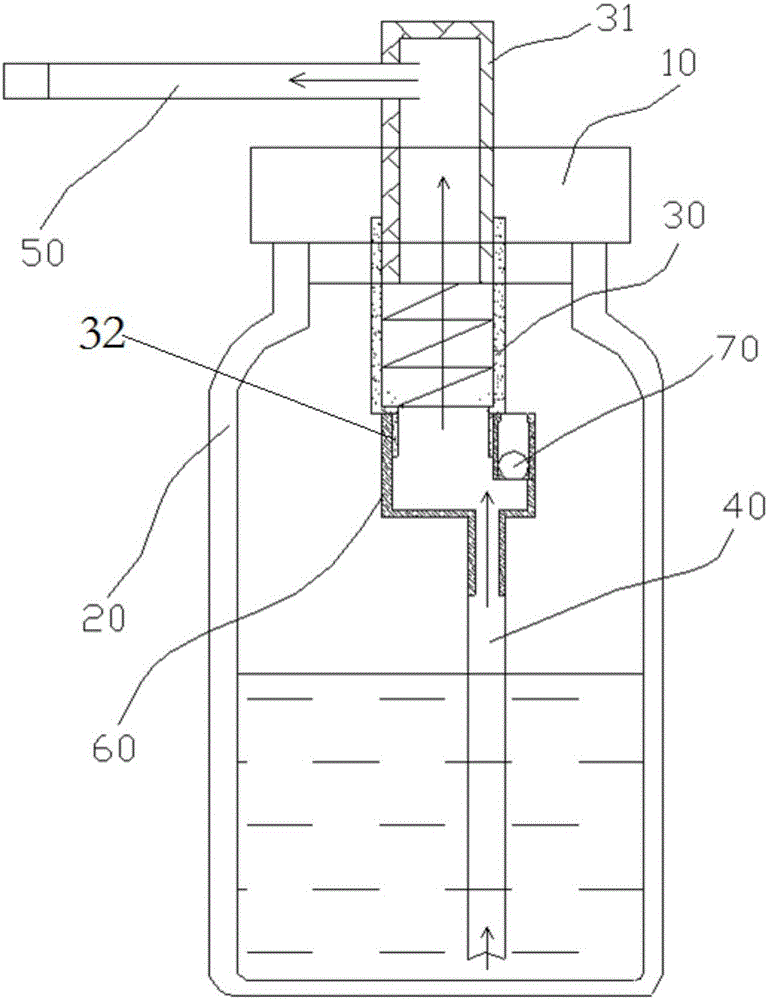

图1为本发明实施例所提供的气雾瓶正立使用时的示意图；

图2为本发明实施例所提供的气雾瓶倒立使用时的示意图；

图3为本发明实施例所提供的连接件与圆珠体的连接示图；

图4为本发明实施例所提供的连接件的示意图；

图5为本发明实施例所提供的气雾瓶的局部示意图；

图6为本发明实施例所提供的引流管的示意图；

图7为本发明实施例所提供的引流管的局部放大图；

图8为本发明实施例所提供的管头的示意图；

图中：10、瓶盖；20、瓶体；30、喷头本体；31、按压头；32、第一凸缘；40、导管；50、引流管；51、管体；52、管头；53、凸点；54、延伸部；60、连接件；61、第一柱形体；62、第一空腔；63、第二柱形体；64、第二空腔；65、第三柱形体；66、第三空腔；67、第二凸缘；68、第三开口；69、第四开口；70、圆珠体；71、第一开口；72、第二开口。

具体实施方式

下面，结合附图以及具体实施方式，对本发明做进一步描述：

如图1-2所示，一种可双向使用的气雾瓶，包括瓶盖10、瓶体20、喷头、连接件60、圆珠体70和导管40；瓶盖10上设置有安装通孔；瓶体20与瓶盖10匹配盖合连接；所述喷头包括喷头本体30和按压头31；喷头本体30的内设置有流道；按压头31上设置有出液口；喷头本体30设置于瓶体20内，其上部与所述安装通孔匹配连接；按压头31的下部设置于喷头本体30内，其上部伸出喷头本体30并立于瓶盖10上；连接件60内设置有第一容纳腔和第二容纳腔；连接件60的侧壁开设有与所述第二容纳腔相通的孔口；连接件60设置在喷头本体30的底部，所述第一容纳腔、所述流道和所述出液口相互连通；导管40设置于连接件60的底部，并与所述第一容纳腔连通；所述阻隔件设置于连接件60内，当瓶体20正立时，所述阻隔件能够移动使得所述第一容纳腔和所述第二容纳腔形成阻隔；当瓶体20倒立时，所述阻隔件能够移动使得所述第一容纳腔和所述第二容纳腔连通。

下面，对该可双向使用的气雾瓶的设置方式作进一步描述。

如图3-5所示，所述阻隔件设置为圆珠体70；所述第一容纳腔包括第一空腔62和第二空腔64；所述第二容纳腔记为第三空腔66；连接件60包括左右并列连接的第一柱形体61和第二柱形体63，第一柱形体61的顶壁向内凹陷设置有第一空腔62；第一柱形体61设置在喷头本体30的底部，第一空腔62、所述流道和所述出液口相互连通；第二柱形体63内设置有第二空腔64，第二空腔64和第一空腔62左右相通；第二柱形体63的顶壁设有与第二空腔64相通的第一开口71，其底壁设置有与第二空腔64相通的第二开口72；第二柱形体63的顶壁上设置有第三柱形体65；第三柱形体65内形成有第三空腔66，第三空腔66与第二空腔64上下相通；第三柱形体65的侧壁设置有至少一个与第三空腔66相通的第三开口68；第三开口68即为所述孔口；圆珠体70设置在第三空腔66内，圆珠体70能够向下移动盖住第一开口71，使得第二空腔64和第三空腔66形成阻隔；或者，能够向上移动脱离第一开口71，使得第二空腔64和第三空腔66连通；导管40设置于第二柱形体63的底部，与第二开口72匹配连接。

如图5所示，第三柱形体65的顶壁上设置有与第三空腔66相通的第四开口69，第四开口69的孔径小于圆珠体70的直径。当正立使用时，瓶内气压可以顺利通过第四开口69向圆珠体70施加向下的压力，使得圆珠体70紧紧盖住第一开口71上，第二空腔64与第三空腔66形成更好地阻隔。当倒立使用时，圆珠体70向下移动，脱离第一开口71，盖在第四开口69上，第二空腔64与第三空腔66相通，瓶内的试剂通过第三开口68依次进入第三空腔66、第二空腔64和第一空腔62。

如图6-8所示，还包括引流管50；引流管50包括管体51和管头52；管体51的左右两端均为敞口结构，分别记为进液端和出液端；所述进液端与所述出液口匹配连接；管头52包括管头本体，沿所述管头本体的顶面延伸设置有一延伸部54；延伸部54能够匹配插入所述出液端；延伸部54的侧壁向内凹陷设置有若干凹槽；所述凹槽沿延伸部54周向分布，并贯穿延伸部54的侧壁；所述管头本体的顶面上设置有若干凸点53，凸点53与所述凹槽相对。

管头52插入管体51时，延伸部54与管体51的内壁相接，管头本体的顶面上设置有凸点53，凸点53使得管头52与管体51之间不能完全贴合，形成有缝隙；同时，延伸部54的侧壁上设置有贯穿的凹槽，凹槽使得管体51与管体51和管头52之间的缝隙相通，挤压按压头31时，瓶内液体进入引流管50后，从缝隙喷出。引流管50横向插在按压头31上，这种结构的气雾瓶特别适用于妇科用试剂瓶内，用于妇科炎症的治疗。

更加具体地，延伸部54为十字形柱体；凸点53的数量为四个；所述十字形柱体形成有四条所述凹槽，四个凸点53分别与四条所述凹槽相对。

如图1所示，喷头本体30的底部设置有第一凸缘32，第一凸缘32内设置有第一通道，所述第一通道与所述流道相通；第一柱形体61匹配套接在第一凸缘32上。

如图3所示，第二柱形体63的底部设置有第二凸缘67，第二凸缘67内设置有第二通道，所述第二通道与第二空腔64连通；导管40匹配套接在第二凸缘67上。

如图5所示，第三柱形体65的侧壁上设置有两个第三开口68，两个第三开口68前后相对，采取这样的设方式，有利于液体流进第三空腔66。

为了进一步提高使用便利性，按压头31与喷头本体30以可转动的方式进行连接，也就是说，按压头31上的出液口可以360度旋转，在使用时，使用者可以根据实际需求转动到不同的方向。

本发明实施例所提供的可双向使用的气雾瓶，结构简单，在喷头本体30的底部连接有连接件60，连接件60包括第一柱形体61、第二柱形体63和第三柱形体65，第三柱形体65内设置有圆珠体70。当正立使用时，导管40的底端插在瓶体20液体内，圆珠体70盖住第二柱形体63顶壁上的第一开口71，第二空腔64与第三空腔66形成阻隔，按下按压头31，瓶内液体从导管40进入，然后依次流经第二空腔64、第一空腔62和喷头本体30内的流道，最后经过按压头31的出液口向外喷出；当倒立使用时，导管40的底端脱离瓶内液体，圆珠体70脱离第一开口71并沉落在第二柱形体63的顶壁上，使得第二空腔64与第三空腔66相通，按下按压头31时，液体从第三柱形体65侧壁上的第三开口68流入第三空腔66，然后依次流经第二空腔64、第一空腔62和喷头本体30内的流道，最后经过按压头31的出液口向外喷出。如果瓶内的液体为泡沫剂，那么喷出试剂呈现泡沫状。也就是说，该气雾瓶不管正立或倒立，均可正常喷出气雾剂，使用方便，防止了倒置使用时，先把抛射剂喷出而无法正常使用的不足。

在实际使用时，该气雾瓶内可以承装泡沫剂，所述泡沫剂包括按照重量百分比计的以下成分：壳聚糖或壳聚糖衍生物0.5-1.5％，乙酸0-1％，甘油0.5-5％，多泡型表面活性剂0.01-1.5％，其余为水。

作为优选的方案，所述壳聚糖或壳聚糖衍生物为壳聚糖、壳寡糖、壳聚糖盐酸盐、壳聚糖季铵盐、壳聚糖乳酸盐和壳聚糖谷氨酸盐中的一种或两种以上；所述多泡型表面活性剂为烷基糖苷、脂肪醇聚氧乙烯醚、烷基酚聚氧乙烯醚、烷基醇酰胺、吐温和泊洛沙姆中的一种或两种以上。

泡沫剂的配方合理，使用方便，适用于念珠菌性阴道炎，宫颈护创，修复创面、促进溃疡愈合的方面的治疗。改泡沫剂内加入多泡型表面活性剂，该泡沫剂喷出时，使得挤出的泡沫更加浓密细腻，在阴道腔内及皮肤表面分布均匀，涂布面广；泡沫浓密，药物作用时间较长，药物能够有效渗入阴道粘膜皱壁，充分迅速地发挥疗效，使用安全卫生方便。同时，多泡型表面活性剂也可以增强壳聚糖及其衍生物的杀菌性能。

对本领域的技术人员来说，可根据以上描述的技术方案以及构思，做出其它各种相应的改变以及形变，而所有的这些改变以及形变都应该属于本发明权利要求的保护范围之内。
