一种眼部按摩仪的制作方法

本发明涉及医疗器械领域，特别是指一种眼部按摩仪。

背景技术：

睑板腺功能障碍(meibomain gland dysfunction，MGD)是一种极为常见的眼睑慢性炎症性疾病，以睑板腺导管的阻塞或睑板腺分泌物异常为特征，是蒸发过强型干眼症的主要原因。MGD多见于老年人，在油性皮肤更常见，常伴有睑缘炎。患者常出现眼部烧灼感、异物感、干燥感、刺激感、视疲劳等症状，严重者可继发结膜和角膜病变。MGD治疗的最重要步骤是热敷和睑板腺按摩。但是，目前我国市售的眼部按摩装置并没有特异性的针对睑板腺进行按摩，并且按摩方式单一，不符合人体工程力学，因此难以获得良好的按摩效果，不能有效改善眼部不适症状。

此外，由于目前智能手机、电脑、电视机等视觉显示终端的普及和长时间使用，使越来越多的使用者，特别是中青年群体出现眼干涩、酸痛、视疲劳等症状。通过对睑板腺的热敷和按摩，可以有效改善眼表微环境，缓解上述症状。

技术实现要素：

本发明提出一种眼部按摩仪，依据睑板腺功能障碍的主要治疗方法，设计并实现了一种用于睑板腺热敷和按摩的眼部按摩仪。同时，该眼部按摩仪可用于缓解因长期使用视觉显示终端(电脑、智能手机、电视机等)而出现的眼干涩、视疲劳等不良眼部症状。

本发明的技术方案是这样实现的：一种眼部按摩仪，包括：按摩罩和连接在所述按摩罩两端的绑带，所述按摩罩包括对称分布并相连接的两个眼罩，分别是左眼罩和右眼罩，所述眼罩与人体接触面采用软质材料，所述眼罩内部设有水平设置的若干排按摩滚珠，所述滚珠从所述眼罩中部划分为上排滚珠和下排滚珠，所述上排滚珠靠近人体接触面从上往下运动，所述下排滚珠靠近人体接触面从下往上运动，所述上排滚珠和所述下排滚珠均有电机驱动。通过采用电机驱动的滚珠，可以实现对眼睑的按摩，而且力度分散均匀，符合人体工程力学，效果更佳。

进一步，位于所述眼罩中部的上方/下方，在眼罩的外侧固定有上转轴和下转轴，所述电机为第一电机，所述第一电机与所述上/下转轴之一连接，所述上/下转轴之间通过位于固定端的第一齿轮组啮合，所述上/下转轴上固定有平行设置的所述上排滚珠/下排滚珠。采用上下设置，是出于人体工程力学考虑，并结合眼睑和睑板腺的解剖结构，人体眼睑为上下结构，睑板腺开口朝向睑缘，故在按摩上，也从中部划分，按照上部眼睑为从上至下，下部眼睑从下至上的按摩方式，提高按摩的效果。

进一步，所述上排滚珠/下排滚珠通过支撑杆固定在所述上/下转轴上，所述支撑杆内部设有可压缩的弹簧。这一设置可通过选择不同弹力的弹簧来调整按摩力度，以满足实际需要，同时，也防止了固定高度按压带来的生硬不适感，提高了按摩的舒适度。

进一步，所述支撑杆位于所述上/下转轴两端的高度高于中部的高度。这一设置也是符合人体眼部结构而设计。

作为另一可采用的方案，位于所述眼罩中部的上方/下方，在眼罩的外侧分别平行固定有上辊和下辊，所述电机为第二电机，所述第二电机与所述上辊/下辊之一连接，所述上辊/下辊之间通过位于固定端的第二齿轮组啮合，所述上辊上方平行设有第二上辊，所述上辊与所述第二上辊通过上皮带传动，所述下辊下方平行设有第二下辊，所述下辊与所述第二下辊之间通过下皮带传动，所述上皮带和所述下皮带上设有皮带滚珠，即为所述上排滚珠和下排滚珠。从而通过上述结构，也可以达到类似的眼部按摩的效果，也能实现上部眼睑为从上至下，下部眼睑从下至上的按摩方式。

进一步，所述皮带滚珠呈矩阵排列，所述上辊与所述第二上辊之间的连线与垂直面具有上夹角，所述下辊与所述第二下辊之间的连线与垂直面具有下夹角，所述上夹角和所述下夹角的方向与眼睑的弧度一致。

进一步，所述皮带滚珠通过粘合剂固定在所述上/下皮带上。

进一步，所述皮带滚珠与所述皮带之间，也可以采用另一种固定连接方式，为：所述皮带滚珠通过固定槽固定在所述上/下皮带上，所述固定槽为设有圆形凹槽的部件，所述皮带滚珠镶嵌在所述凹槽内。这一结构比直接粘合具有更好的滚动按摩效果，降低摩擦。

进一步，所述眼罩内部设有红外加热装置，从而可以实现对眼部的热敷。

进一步，所述眼罩与人体接触一面采用抗菌软质材料，以防止病原微生物滋生污染，并增加了舒适感。

本发明的所述眼部按摩仪，针对人体的眼部结构，进行独特的设计，利用了滚珠的特性，实现不同部位眼睑的按摩，提高按摩的效果，并结合其他的结构，达到按摩舒适可控，有效改善眼部不适症状。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为本发明一种眼部按摩仪一个实施例的平面结构示意图；

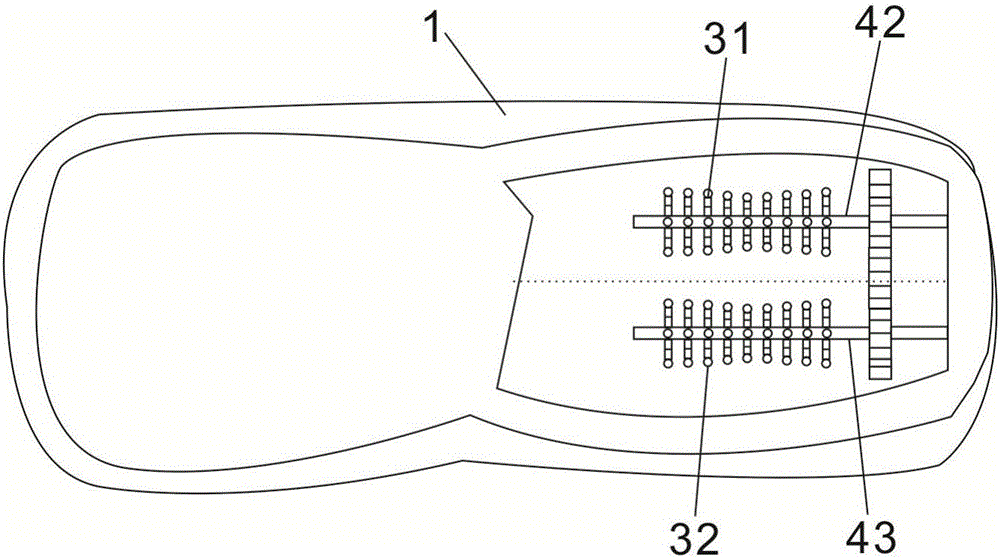

图2为所述眼部按摩仪一个实施例的内部结构示意图；

图3为所述眼部按摩仪另一个实施例的内部结构示意图；

图4为所述支撑杆与内部弹簧的结构示意图；

图5为所述固定槽与皮带滚珠之间的结构示意图；

图6为所述眼部按摩仪的背面示意图；

图7为所述上夹角与所述下夹角的结构示意图，其中C1为上眼睑，C2为下眼睑，C3为眼球。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述。显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1-图6所示，一种眼部按摩仪，包括：按摩罩1和连接在按摩罩1两端的绑带2，按摩罩1包括对称分布并相连接的两个眼罩，分别是左眼罩和右眼罩，眼罩与人体接触面采用软质材料，眼罩内部设有水平设置的若干排按摩滚珠3，滚珠从眼罩中部划分为上排滚珠31和下排滚珠32，上排滚珠31靠近人体接触面从上往下运动，下排滚珠32靠近人体接触面从下往上运动，上排滚珠31和下排滚珠32均有电机驱动。通过采用电机驱动的滚珠3，可以实现对眼睑的按摩，而且力度分散均匀，符合人体工程力学，效果更佳。

进一步，位于眼罩中部的上方/下方，在眼罩的外侧固定有上转轴42和下转轴43，电机为第一电机，第一电机与上转轴42或下转轴43之一连接，上/下转轴之间通过位于固定端的第一齿轮组啮合，由于眼罩一侧位于头部的两边，厚度较大，具有较大的空间安放电机和齿轮组。上/下转轴上固定有平行设置的上排滚珠31和下排滚珠32。采用上下设置，是出于人体工程力学考虑，并结合眼睑和睑板腺的解剖结构，人体眼睑为上下结构，睑板腺开口朝向睑缘，故在按摩上，也从中部划分，按照上部眼睑为从上至下，而下部眼睑则从下至上的按摩方式，提高按摩的效果，相应的，在对称一侧也为相同结构(图中未示出)。

进一步，上排滚珠/31下排滚珠32通过支撑杆5固定在上/下转轴上，支撑杆5内部设有可压缩的弹簧51，这一设置可通过选择不同弹力的弹簧来调整按摩力度，以满足实际需要，同时，也防止了固定高度按压带来的生硬不适感，提高了按摩的舒适度。图中可以看出，支撑杆5呈两节连接结构，弹簧51位于两节结构之间。

进一步，支撑杆5位于上/下转轴两端的高度高于中部的高度。这一设置也是符合人体眼部结构而设计。

作为另一可采用的方案，位于眼罩中部的上方/下方，在眼罩的外侧分别平行固定有上辊62和下辊63，电机为第二电机，第二电机与上辊62/下辊63中的一个连接，上辊62/下辊63之间通过位于固定端的第二齿轮组啮合，上辊62上方平行设有第二上辊，上辊与第二上辊通过上皮带71传动，下辊63下方平行设有第二下辊，下辊63与第二下辊之间通过下皮带72传动，上皮带71和下皮带72上设有皮带滚珠33，上皮带71上的皮带滚珠即为上排滚珠和下皮带72上的滚珠即为下排滚珠。从而通过上述结构，也可以达到类似的眼部按摩的效果，也能实现上部眼睑为从上至下，下部眼睑从下至上的按摩方式。

进一步，皮带滚珠33呈矩阵排列，上辊62与第二上辊之间的连线与垂直面具有上夹角，图7中为a，下辊63与第二下辊之间的连线与垂直面具有下夹角，图7中为b，上夹角和下夹角的方向与眼睑的弧度一致，从而可以达到更好按摩效果。

进一步，皮带滚珠33通过粘合剂固定在上/下皮带上。

进一步，皮带滚珠33与皮带之间，也可以采用另一种固定连接方式，为：皮带滚珠33通过固定槽8固定在上/下皮带上，固定槽8为设有圆形凹槽的部件，皮带滚珠33镶嵌在凹槽内。这一结构比直接粘合具有更好的滚动按摩效果，降低摩擦。

进一步，眼罩内部设有红外加热装置，从而可以实现对眼部的热敷。

进一步，眼罩与人体接触一面采用抗菌软质材料，以防止病原微生物滋生污染，并增加了舒适感。

其他结构参照现有技术，如在按摩罩的外壳提上，会设置有开关按钮，以及电机通过蓄电池或者电池提供等。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
