一种用于儿童打针手臂定位装置的制作方法

本发明涉及儿童健康领域，特别是一种用于儿童打针手臂定位装置。

背景技术：

手臂固定阻止儿童在打针时不经意的抖动，阻碍打点滴。

随着天气变化，很多地区的儿童，由于身体抵抗力弱，导致无法适应天气的变化而引发的感冒，药物治疗缓慢，儿童的抵抗力下降，就会导致病情的加重，这样就会威胁儿童的生命，所以就要给儿童打点滴，儿童天生好动，家长需要时刻叮嘱，由于儿童打针的手臂运动，就会导致针头的侧滑，阻碍药物进入体内，同时夏季天气潮湿，儿童打针的手臂长时间的放置就会出汗和痒，这样需要将汗快速擦干，因此设置本装置是很有必要的。

技术实现要素：

本发明的目的是为了解决上述问题，设计了一种用于儿童打针手臂定位装置。

实现上述目的本发明的技术方案为，一种用于儿童打针手臂定位装置，包括矩形基座,所述矩形基座内部为空心结构，所述矩形基座上表面固定连接有一号条形滑轨，所述一号条形滑轨上设有一组一号电控小车，所述一组一号电控小车上表面固定连接有条形箱体，所述条形箱体两侧表面均设有二号条形滑轨，所述二号条形滑轨上设有一组二号电控小车，所述每个二号电控小车侧表面固定连接有电控折型杆，所述每个电控折型杆一端固定连接有弧形推板，所述矩形基座下表面加工有两组矩形凹槽，所述每个矩形凹槽内上表面固定连接有矩形垫片，所述每个矩形垫片下表面固定连接有电控推杆，所述每个电控推杆一端固定连接有圆形电控夹手，所述每个圆形电控夹手上套装有摩擦垫，所述矩形基座下表面固定连接有与每个矩形凹槽相匹配的电控挡门，所述条形箱体上表面加工有半圆形凹槽，所述半圆形凹槽下表面加工有条形通孔，所述条形通孔内嵌装有遮挡筛网，所述条形箱体前表面加工有矩形开口，所述条形箱体前表面铰链连接有与矩形开口相匹配的筛网挡门，所述条形箱体内侧表面加工有矩形框架，所述矩形框架内固定固定连接有旋转端为水平的一号旋转电机，所述一号旋转电机旋转端上套装有一号转动轴，所述一号转动轴上套装有一号固定圆环，所述一号固定圆环侧表面固定连接有与条形箱体相匹配的旋转叶片，所述条形箱体内侧表面且位于旋转叶片前方固定连接有筛网板,所述矩形基座内设有多个蓄电池。

所述条形箱体后表面加工有圆形凹槽，所述圆形凹槽内固定连接二号转动轴，所述二号转动轴上套装有一组二号固定圆环，所述一组固定圆环上表面套装有与圆形套壳，所述圆形套壳侧表面加工有圆环凹槽，所述二号转动轴上套转有折型杆，所述圆形套壳侧表面一端加工有与折型杆相匹配的多个通孔。

所述矩形基座侧表面下端固定连接有条形垫片，所述条形垫片侧表面活动连接有折型承载板，所述折型承载板上表面设有两组夹手，所述折型承载板上表面设有画纸。

所述每个弧形推板内侧设有一号摩擦垫。

所述矩形基座两侧表面下端加工有矩形豁槽，所述每个矩形豁槽内固定连接有支杆，所述一组支杆上套装有尼龙带。

所述多个通孔的数量为3-6个。

所述半圆形凹槽与水平面夹角为10°。

所述多个蓄电池的数量为3-5个。

所述矩形基座前表面设有圆形挂钩。

所述多个蓄电池的型号均为5#电池。

利用本发明的技术方案制作的一种用于儿童打针手臂定位装置，结构新颖，实用性高，将儿童打针时手臂更好的固定，放置打针针头的侧滑，阻碍病情的好转，同时有效帮助儿童打针时排汗。

附图说明

图1是本发明所述一种用于儿童打针手臂定位装置的结构示意图；

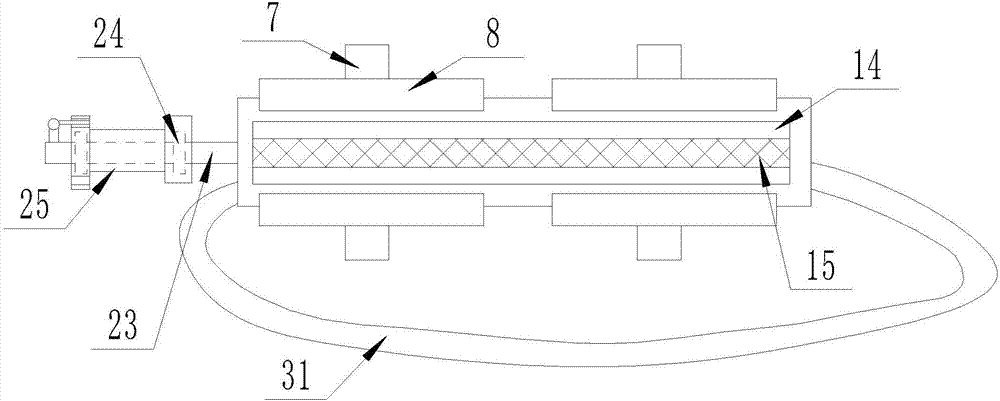

图2是本发明所述一种用于儿童打针手臂定位装置的俯视图；

图3是本发明所述一种用于儿童打针手臂定位装置的侧视图；

图4是本发明所述一种用于儿童打针手臂定位装置的二号固定圆环的局部放大图；

图5是本发明所述一种用于儿童打针手臂定位装置的一号旋转电机的局部放大；

图中，1、矩形基座；2、一号条形滑轨；3、一号电控小车；4、条形箱体；5、二号条形滑轨；6、二号电控小车；7、电控折型杆；8、弧形推板；9、矩形垫片；10、电控推杆；11、圆形电控夹手；12、摩擦垫；13、电控挡门；14、半圆形凹槽；15、遮挡筛网；16、筛网挡门；17、矩形框架；18、一号旋转电机；19、一号转动轴；20、一号固定圆环；21、旋转叶片；22、筛网板；23、二号转动轴；24、二号固定圆环；25、圆形套壳；26、条形垫片；27、折型承载板；28、夹手；29、画纸；30、支杆；31、尼龙带；32、蓄电池；33、圆形挂钩。

具体实施方式

下面结合附图对本发明进行具体描述，如图1-5所示，一种用于儿童打针手臂定位装置，包括矩形基座(1),所述矩形基座(1)内部为空心结构，所述矩形基座(1)上表面固定连接有一号条形滑轨(2)，所述一号条形滑轨(2)上设有一组一号电控小车(3)，所述一组一号电控小车(3)上表面固定连接有条形箱体(4)，所述条形箱体(4)两侧表面均设有二号条形滑轨(5)，所述二号条形滑轨(5)上设有一组二号电控小车(6)，所述每个二号电控小车(6)侧表面固定连接有电控折型杆(7)，所述每个电控折型杆(7)一端固定连接有弧形推板(8)，所述矩形基座(1)下表面加工有两组矩形凹槽，所述每个矩形凹槽内上表面固定连接有矩形垫片(9)，所述每个矩形垫片(9)下表面固定连接有电控推杆(10)，所述每个电控推杆(10)一端固定连接有圆形电控夹手(11)，所述每个圆形电控夹手(11)上套装有摩擦垫(12)，所述矩形基座(1)下表面固定连接有与每个矩形凹槽相匹配的电控挡门(13)，所述条形箱体(4)上表面加工有半圆形凹槽(14)，所述半圆形凹槽(14)下表面加工有条形通孔，所述条形通孔内嵌装有遮挡筛网(15)，所述条形箱体(4)前表面加工有矩形开口，所述条形箱体(4)前表面铰链连接有与矩形开口相匹配的筛网挡门(16)，所述条形箱体(4)内侧表面加工有矩形框架(17)，所述矩形框架(17)内固定固定连接有旋转端为水平的一号旋转电机(18)，所述一号旋转电机(18)旋转端上套装有一号转动轴(19)，所述一号转动轴(19)上套装有一号固定圆环(20)，所述一号固定圆环(20)侧表面固定连接有与条形箱体(4)相匹配的旋转叶片(21)，所述条形箱体(4)内侧表面且位于旋转叶片(21)前方固定连接有筛网板(22),所述矩形基座(1)内设有多个蓄电池(32)；所述条形箱体(4)后表面加工有圆形凹槽，所述圆形凹槽内固定连接二号转动轴(23)，所述二号转动轴(23)上套装有一组二号固定圆环(24)，所述一组固定圆环(24)上表面套装有与圆形套壳(25)，所述圆形套壳(25)侧表面加工有圆环凹槽，所述二号转动轴(23)上套转有折型杆，所述圆形套壳(25)侧表面一端加工有与折型杆相匹配的多个通孔；所述矩形基座(1)侧表面下端固定连接有条形垫片(26)，所述条形垫片(26)侧表面活动连接有折型承载板(27)，所述折型承载板(27)上表面设有两组夹手(28)，所述折型承载板(27)上表面设有画纸(29)；所述每个弧形推板(8)内侧设有一号摩擦垫；所述矩形基座(1)两侧表面下端加工有矩形豁槽，所述每个矩形豁槽内固定连接有支杆(30)，所述一组支杆(30)上套装有尼龙带(31)；所述多个通孔的数量为3-6个；所述半圆形凹槽(14)与水平面夹角为10°；所述多个蓄电池(32)的数量为3-5个；所述矩形基座(1)前表面设有圆形挂钩(33)；所述多个蓄电池(32)的型号均为5#电池。

本实施方案的特点为，在矩形基座上表面的一号条形滑轨上安装有一号电控小车，在一号电控小车带动上的条形箱体运动，便于调节位置，通时在条形箱体两侧的二号条形滑轨上的二号电控小车所支撑的电控折型杆上的弧形推板用来将手臂固定，二号电控小车可以所有移动，调节弧形推板之间的两距离，通时在矩形基座下表面的两组矩形凹槽内的电控推杆所支撑的圆形电控夹手用来固定整个装置，通时在矩形基座下表面的与每个矩形凹槽相匹配的电控挡门用遮挡，在条形箱体上的半圆形凹槽下表面加工的条形通孔内安装有遮挡筛网，用来放置儿童手臂，通时遮挡筛网用来保持通风，在条形箱体内的一号旋转电机上的一号转动轴随着一号旋转电机旋转而转动，同时带动旋转叶片旋转，增加空气流通，条形箱体内筛网板阻碍儿童手伸入，条形箱体前表面加工的矩形开口并安装有筛网挡门用来通风，结构新颖，实用性高，将儿童打针时手臂更好的固定，放置打针针头的侧滑，阻碍病情的好转，同时有效帮助儿童打针时排汗。

在本实施方案中，首先在本装置空闲处安装可编程系列控制器和二台电机驱动器，以MAM-200的控制器为例，将该型号控制器的输出端通过导线分别与二号电控小车、二号电控小车、蓄电池、电控折型杆、电控推杆、圆形电控夹手、一号旋转电机和电控挡门的输入端连接，本领域人员在将二台电机驱动器通过导线与电控推杆和一号旋转电机的接线端连接。本领域人员通过控制器编程后，完全可控制各个电器件的工作顺序，具体工作原理如下：本装置安装完成后，本装置正常运行，在矩形基座上表面的一号条形滑轨上安装有一组一号电控小车，并且有一号电控小车所支撑的条形箱体，一号电控小车可以带条形箱体移动，通时条形箱体两侧表面的二号条形滑轨上的一组二号电控小车带动在其上的电控折型杆运动，并且在电控折型杆上的弧形推板，用来夹住手臂，并且矩形基座下表面的两组矩形凹槽内的电控推杆所支撑的圆形电控夹手用来将整个装置固定，通时矩形基座下表面的电控挡门用来遮挡，在条形箱体上的半圆形凹槽内条形通孔安装的遮挡筛网便于通风，在条形箱体前表面的矩形开口内的筛网挡门，有利于通风，在条形箱体内的有矩形框架所支撑的一号旋转电机工作，带动一号转动轴，并且由一号转动轴带动在一号固定圆环上的旋转叶片旋转，有利于通风，并且在条形箱体内的筛网板用来保护一号旋转电机，矩形基座内的蓄电池用来供电，条形箱体后表面的圆形凹槽内安装有二号转动轴，二号转动轴上套装的固定圆环所支撑的圆形套壳，并在圆形套壳侧表面的圆环凹槽用来放置点滴管，矩形基座侧表面的条形垫片所支撑的折型承载板两组上的夹手用来固定在折型承载板上的画纸。在矩形基座的矩形豁槽，并在矩形豁槽内的支杆套装有尼龙带便于打点滴时整个装置的移动。

实施例1：本装装置的弧形推板可以替换成弧形推杆，同样达到使用效果。

实施例2：本装置二号转动轴可以替换成折形杆，同样达到使用效果。

上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。
