用于放疗后上肢肌肉恢复训练器的制作方法

本发明涉及一种用于放疗后上肢肌肉恢复训练器。

背景技术：

放疗是治疗恶性肿瘤的常用手段，其通过放射线的照射来杀死癌细胞。放疗时的射线照射也会对正常的组织产生巨大的破坏力，使得肌肉纤维化。放疗后，及时进行肌肉的康复性训练，有助于部分缓降上述症状，使得病人的肌体功能得以部分恢复。上述康复性训练持续时间长，训练器械价格昂贵，使得很多经济条件不佳的家庭不能承担相关的费用，只能通过人工的方式，通过简单的动作辅助康复，这也给病人的家属造成很大的压力。此外，通过研究发现，控制病人的上肢交替性正转和反转，可以很好地促进病人上肢的肌肉康复。有鉴于此，本发明希望能够研发一种结构简单、成本低廉的针对上肢肌肉恢复训练的装置。

技术实现要素：

为了克服上述问题，本发明提供一种结构简单、成本低廉的用于放疗后上肢肌肉恢复训练器。

本发明的技术方案是提供一种用于放疗后上肢肌肉恢复训练器，其包括支架，其特征在于：所述支架上设置一圆形通孔，所述通孔中同轴设置一轴承；一穿过所述轴承中心孔的转轴，其上部同轴固定设置一主齿轮，其下部连接一伞形的转动盘；所述转动盘包括一圆环形的转动环，若干个辐条一端连接所述转动环的上部，另一端连接所述转轴；一电机通过减速箱或另一齿轮驱动所述主齿轮转动；所述转动环下部边缘设置一挂钩，所述挂钩上连接一长条带状的上连接带，一长条带状的下连接带通过一扣件连接所述上连接带，所述扣件包括一可以旋转360度的连接所述下连接带的挂钩；所述下连接带上设置一环形的抓环和一环形的带魔术粘钩的腕部固定带。

进一步优选的，所述支架下方设置锅形的可转动的肘部支撑架。

进一步优选的，所述挂钩包括一球头，所述扣件上设置一收容所述球头的凹槽。

进一步优选的，还包括一连接所述电机的控制器，以控制所述电机周期性正转和反转，且所述电机正转和反转持续的时间为25～35秒。

本发明的用于放疗后上肢肌肉恢复训练器使用电机来控制病人上肢周期性正转和反转，从而促进病人上肢的肌肉康复。本发明具有结构简单、成本低廉等优点。

附图说明

图1是本发明最佳实施例的一种用于放疗后上肢肌肉恢复训练器的结构示意图；

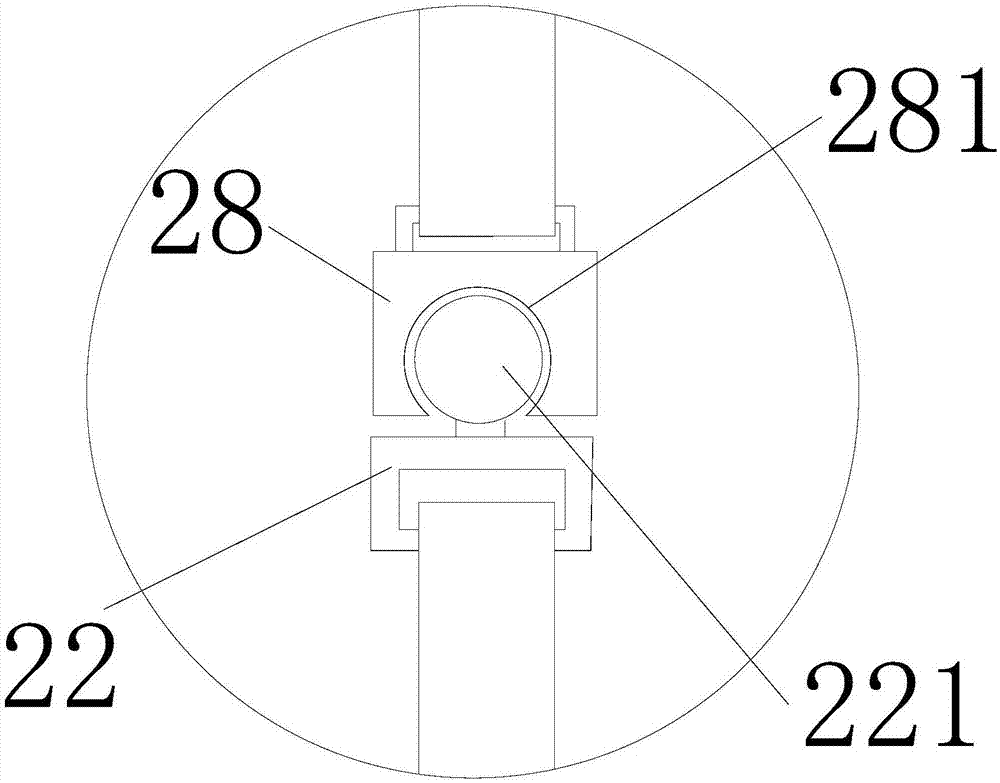

图2是图1中A处的局部放大图。

具体实施方式

下面对本发明的具体实施方式作进一步详细的描述。

如图1和图2所示，本发明的一种用于放疗后上肢肌肉恢复训练器包括放置于地面的支架(未图示)。支架上部设置横梁(未图示)，横梁上设置一圆形通孔(未图示)，通孔中设置一轴承10。一转轴12穿过轴承10中心孔，可转动地设置在横梁上。转轴12的上部同轴固定设置一主齿轮14，转轴12的下部连接一伞形的转动盘16。本实施例中，为减轻重量，采用以下结构：转动盘16包括一圆环形的转动环161，若干个辐条162一端连接转动环161的上部，另一端连接转轴12。一电机18通过减速箱或另一齿轮20驱动主齿轮14转动。转动环161下部边缘设置一挂钩22，挂钩22上连接一长条带状的上连接带24，一长条带状的下连接带26通过一扣件28连接上连接带24，扣件28包括一可以旋转360度的连接下连接带26的挂钩22；下连接带26上设置一环形的抓环30和一环形的带魔术粘钩的腕部固定带32。

支架下方设置锅形的可转动的肘部支撑架34。

进一步地，挂钩22包括一球头221，扣件28上设置一收容球头的凹槽281，通过球头挂钩22可以水平旋转360度。上述结构可以避免电机18转动过程中，发生上、下连接带缠绕的情况。

还包括一连接电机18的控制器，以控制电机18周期性正转和反转，且电机18正转和反转持续的时间为25～35秒。

本发明在使用时，将手放入腕部固定带32中，通过魔术粘钩固定，手握住抓环30，手肘放入肘部支撑架34。电机18带动转动环161转动，从而通过上连接带24和下连接带26带动手臂转动，通过电机18周期性正转和反转来训练手臂肌肉。
