单侧后牙反颌矫正器的制作方法

本发明涉及一种单侧后牙反颌矫正器。

背景技术：

单侧后牙反颌是临床比较常见的一类错合畸形，其中绝大多数患者伴有单侧上颌牙弓狭窄和颜面不对称，还会严重影响颞颌关节的生长发育。早期矫正单侧后牙反颌，对于纠正颜面水平方向的不良生长发育趋势及形成平衡稳定的咬合关系，有着重要意义。

目前使用的矫治是通过上下牙交互牵引，通过患者自己配合拉皮筋来通过牙齿倾斜移动来解决反颌。这种方式下容易引起咬合平面偏斜，后牙伸长。

此外，目前现有的矫正器存在着矫正时间相对较长，需要耗时4-6个月，效果相对不理想等问题。

如中国专利申请CN201610142722.X公开的一种口腔反颌矫治器，通过在牙列的两侧分别设置外主体构件、内主体构件，通过外主体构件、内主体构件对患者的牙齿产生作用力，实现矫正的目的。这种结构下，矫治耗时较长，且不能保证矫治效果。

再如中国专利CN201520282761.0公开的一种早期矫正儿童牙齿反颌的组合工具与中国专利CN201020157692.8公开的一种治疗前牙反颌的装置，分别实现的是前牙反颌的矫治，不能实现单侧磨牙反颌的矫治。

上述问题是在单侧反颌矫正的过程中应当予以考虑并解决的问题。

技术实现要素：

本发明的目的是提供一种单侧后牙反颌矫正器解决现有技术中存在的容易引起咬合平面偏斜，后牙伸长，矫正时间相对较长，效果相对不理想等问题。

本发明的技术解决方案是：

一种单侧后牙反颌矫正器，包括颌垫、基托、螺旋扩大器、第一防裂件、第二防裂件、邻间钩、外推组件、颊屏和两个以上的越颌钢丝，螺旋扩大器的两端分别连接第一防裂件和第二防裂件，第一防裂件设于颌垫内，第二防裂件设于基托内，越颌钢丝包括颌向部和颊向部，颌向部的一端设于基托内，颌向部的另一端越过反颌牙齿的前庭沟连接颊向部，颊向部设于反颌牙齿的颊侧且设于颊屏内，外推组件包括一个以上的用于对反颌牙齿提供外推力的双曲舌簧，双曲舌簧包括外推钢丝和固位圈一，外推钢丝采用钢丝弯曲形成包含一个以上曲部的波浪状外推钢丝，外推钢丝的一端设有固位圈一，外推钢丝的另一端形成平推面且抵触反颌牙齿的舌侧，固位圈一设于基托内，邻间钩的一端设有固位圈二，固位圈二设于颌垫内，邻间钩的另一端设有定位钩，定位钩设于反颌牙齿的对侧牙齿的颊侧且相邻的两颗牙齿间。

进一步地，颌向部和颊向部垂直设置。

进一步地，第一防裂件和第二防裂件分别采用钢丝形成的三角状防裂件，第一防裂件和第二防裂件的一端分别连接螺旋扩大器，第一防裂件的另一端的端面形成与反颌牙齿的对侧牙齿适配的弧形且抵触牙齿的舌侧，第二防裂件的端面形成弧形且与反颌牙齿的舌侧形成间隙，该间隙内设有外推钢丝。

进一步地，颌垫采用解剖式颌垫，颌垫设于反颌牙齿的对侧牙齿处。

进一步地，该单侧后牙反颌矫正器的使用方法是：分次扩展外推组件双曲舌簧的曲部进行加力，推反颌牙齿颊向移动；分次打开螺旋扩大器，在对侧解剖式颌垫稳固好对侧牙齿的同时，扩开牙弓，使反颌牙齿颊向移动；而颊屏挡开颊侧肌肉的限制，为其撑开适宜的扩弓及牙齿颊向移动的空间，从而实现解除反颌。

本发明的有益效果是：该种单侧后牙反颌矫正器，能够实现反颌牙齿的有效快速矫正，能够大幅缩短矫正时间，将现有的需耗时4-6个月的矫正时间缩短至1-2个月。该种单侧后牙反颌矫正器，通过设置外推组件、螺旋扩大器和颊屏实现反颌牙齿的外推矫正，具体是，通过外推组件中的双曲舌簧产生外推力，作用在反颌牙齿上，推动反颌牙齿向颊向移动。通过越颌钢丝固定颊屏，从而使反颌牙齿与脸颊间形成颊向移动空间，避免颊肌对反颌牙齿的移动产生阻碍。

附图说明

图1是本发明实施例单侧后牙反颌矫正器的结构示意图；

图2是实施例的结构示意图；

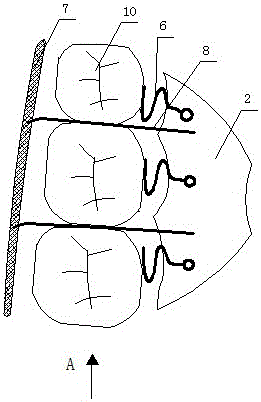

图3是图2的A向的结构示意图；

图4是实施例中外推组件的结构示意图；

其中：1-颌垫，2-基托，3-螺旋扩大器，4-第一防裂件，5-第二防裂件，6-双曲舌簧，7-颊屏，8-越颌钢丝，9-带环，10-反颌牙齿，11-邻间钩，12-固位圈二，13-定位钩；

61-外推钢丝，62-固位圈一，63-平推面；

81-颌向部，82-颊向部。

具体实施方式

下面结合附图详细说明本发明的优选实施例。

实施例

一种单侧后牙反颌矫正器，如图1和图2，包括颌垫1、基托2、螺旋扩大器3、第一防裂件4、第二防裂件5、邻间钩11、外推组件6、颊屏7和两个以上的越颌钢丝8，螺旋扩大器3的两端分别连接第一防裂件4和第二防裂件5，第一防裂件4设于颌垫1内，第二防裂件5设于基托2内，如图3，越颌钢丝8包括颌向部81和颊向部82，颌向部81的一端设于基托2内，颌向部81的另一端越过反颌牙齿10的前庭沟连接颊向部82，颊向部82设于反颌牙齿10的颊侧且设于颊屏7内，外推组件6包括一个以上的用于对反颌牙齿10提供外推力的双曲舌簧，如图4，双曲舌簧包括外推钢丝61和固位圈一62，外推钢丝61采用钢丝弯曲形成波浪状并包含一个以上的曲部，外推钢丝61的一端设有固位圈一62，外推钢丝61的另一端形成平推面63且抵触反颌牙齿10的舌侧，固位圈一62设于基托2内，邻间钩11的一端设有固位圈二12，固位圈二12设于颌垫1内，邻间钩11的另一端设有定位钩13，定位钩13设于反颌牙齿10的对侧牙齿的颊侧且相邻的两颗牙齿间。

该种单侧后牙反颌矫正器，能够实现反颌牙齿10的有效快速矫正，能够大幅缩短矫正时间，将现有的需耗时4-6个月的矫正时间缩短至1-2个月。该种单侧后牙反颌矫正器，通过设置外推组件6、螺旋扩大器3和颊屏7实现反颌牙齿10的外推矫正，具体是，通过外推组件6中的双曲舌簧产生外推力，作用在反颌牙齿10上，推动反颌牙齿10向颊向移动。通过越颌钢丝8固定颊屏7，从而使反颌牙齿10与脸颊间形成颊向移动空间，避免颊肌对反颌牙齿10的移动产生阻碍。通过设置邻间钩11来对颌垫1进行固位，避免颌垫1在使用时与反颌牙齿10的对侧牙齿产生相对移动。

实施例中，颌向部81和颊向部82垂直设置，能够保证反颌牙齿10与脸颊间形成足够的颊向移动空间。

实施例中，通过设置颌垫1与基托2，并设置螺旋扩大器3，从而提供支点， 螺旋扩大器3产生推动反颌牙齿10的作用力，与外推组件6同时作用，提高矫正效率，缩短矫正时间。

实施例中，第一防裂件4和第二防裂件5分别采用钢丝形成的三角状防裂件，第一防裂件4和第二防裂件5的一端分别连接螺旋扩大器3，第一防裂件4的另一端的端面形成与反颌牙齿10的对侧牙齿适配的弧形且抵触牙齿的舌侧，第二防裂件5的端面形成弧形且与反颌牙齿10的舌侧形成间隙，该间隙内设有外推钢丝61。通过在颌垫1与基托2内设置三角状防裂件，能够保证颌垫1与基托2的结构稳固，增加颌垫1与基托2的耐用性。颌垫1采用解剖式颌垫，即颌垫1的表面设有用于牙齿咬合的牙槽。颌垫1设于反颌牙齿10的对侧牙齿处。

实施例的单侧后牙反颌矫正器的使用方法是：可以分次扩展外推组件双曲舌簧6的曲部进行加力，推反颌牙齿10颊向移动；分次打开螺旋扩大器3，在对侧解剖式颌垫稳固好对侧牙齿的同时，扩开牙弓，使反颌牙齿10颊向移动；而颊屏7挡开颊侧肌肉的限制，为其撑开适宜的扩弓及牙齿颊向移动的空间，从而快速有效的解除反颌。

实施例中，单侧后牙解剖式颌垫，可以在稳定并不干扰对颌咬合的同时解除患侧后牙反颌。后牙舌侧的双曲舌簧6每次复诊加力，使牙齿颊向倾斜的同时，不会引起患侧后牙伸长。且由于颊肌的阻挡，后牙交互牵引不一定能有效扩开狭窄的上颌牙弓，效果不明确。实施例中，螺旋扩大器3能够将狭窄的上牙弓进行有效的扩弓。颊屏7能充分发挥将患侧颊肌阻挡开的作用，从而达到患侧牙齿、肌肉、颌骨的平衡状态。
