经肛门腔镜直肠癌根治术用平台的制作方法

本发明涉及一种经肛门腔镜直肠癌根治术用平台。

背景技术：

经肛门腔镜直肠癌根治术(TATME)是一种直肠全系模切手术(TME)，通过在肛门位置切口，将腔镜伸入直肠以对直肠进行手术，通过在肛门切口位置设置切口保护器以作为经肛门腔镜直肠癌根治术的操作平台，切口保护器一方面可以保护切口，另一方面可以作为腔镜、电刀等手术器械的操作通道。存在的问题是，手术过程中电刀会产生烟雾，烟雾附在腔镜上会影响术野，导致手术时间增长和手术失误的可能性。

技术实现要素：

针对现有技术存在的不足，本发明要解决的技术问题是提供一种经肛门腔镜直肠癌根治术用平台，可以避免手术过程中的烟雾附着在腔镜上。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种经肛门腔镜直肠癌根治术用平台，包括切口保护器、顶盖和气囊，所述切口保护器包括外弹性环、柔性膜和内弹性环，所述柔性膜的两端分别与外弹性环和内弹性环连接，所述顶盖盖于外弹性环上，所述顶盖上连接有供腔镜穿过的软套，所述气囊通过输气管与顶盖连通，所述气囊向切口保护器内输送气体。

进一步地，所述顶盖上开有可与负压吸引器连接的吸气口，还包括吸气管，所述吸气管的吸气端靠近内弹性环，所述吸气管的出气端与顶盖上的吸气口连通。

进一步地，所述外弹性环包括同轴设置的上环和下环，所述上环和下环的横截面呈圆形，所述上环和下环轴向接触并连接在一起，所述顶盖的内壁上设有弧形凸起，所述弧形凸起以一定弹性的卡入上环和下环之间形成的凹槽内。

进一步地，所述吸气管包括一个卡环、一个主管和若干支管，所述卡环的外圆周为与内弹性环内圆周向内切的弧形内凹面，所述支管周向均布在卡环的内圆周上，所述卡环内具有沿其周向延伸的环形通道、将环形通道与支管连通的径向通道和将环形通道与主管连通的轴向通道，所述主管一端与轴向通道连通，另一端与顶盖上的吸气口连通。

本发明的有益效果：

1、本发明的经肛门腔镜直肠癌根治术用平台，气囊向切口保护器内的腔镜输送一定温度的气体，可以避免手术过程中产生电刀产生的烟雾附着在腔镜上；

2、本发明的经肛门腔镜直肠癌根治术用平台，通过吸气管直接将电刀产生的烟雾吸走，进一步避免烟雾附着到腔镜上。

附图说明

图1为本发明一种经肛门腔镜直肠癌根治术用平台的结构示意图；

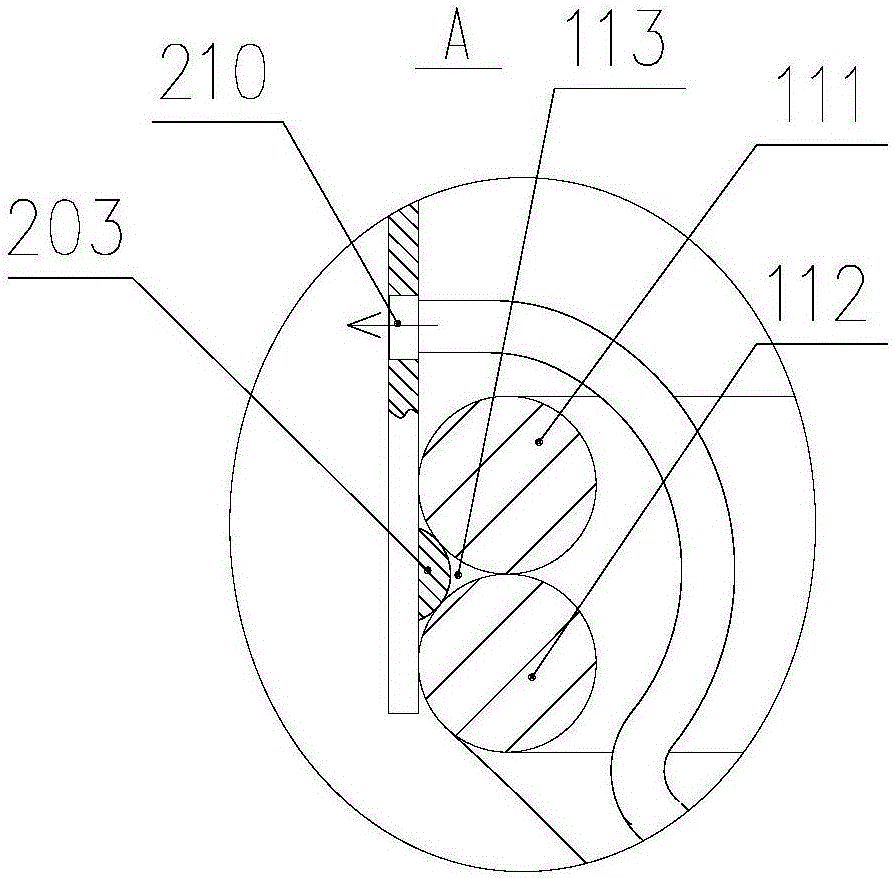

图2为图1中A部放大视图；

图3为图1中B部放大视图。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图，本发明提供一种技术方案：一种经肛门腔镜直肠癌根治术用平台，包括切口保护器1、顶盖2和气囊3，切口保护器1包括外弹性环101、柔性膜102和内弹性环103，柔性膜102的两端分别与外弹性环101和内弹性环103连接。手术时内弹性环103位于切口内以将切口撑开，外弹性环101位于切口外，柔性膜102与切口周围的人体组织接触，外弹性环101、柔性膜102和内弹性环103的内部整体作为手术通道以供腔镜和电刀等穿过。柔性膜102的长度可以根据手术需要进行调整。顶盖2盖于外弹性环101上，顶盖2上连接有供腔镜、电刀等手术器械穿过的软套4，软套4数量依据手术器械的数量而定，每个软套4对应一个手术器械，如腔镜和电刀可通过不同的软套4插入切口保护器1内并延伸至手术部位。气囊3通过输气管5与顶盖2连通，气囊3内存储由气体，气囊3上设有阀门，打开阀门，气囊3内的通过输气管5送至切口保护器1内，气囊3内的气体使腔镜处于一定的温度，该温度能够避免腔镜起雾。

为了彻底将手术中的烟雾吸走，顶盖2上开有可与负压吸引器连接的吸气口，切口保护器1内设有吸气管6，吸气管6的吸气端靠近内弹性环103，吸气管6的出气端与顶盖2上的吸气口210连通。电刀产生烟雾通过负压吸引器产生负压经吸引管和吸气口吸走，避免烟雾影响腔镜对术野的观察。

外弹性环101包括同轴设置的上环111和下环112，上环111和下环112的横截面呈圆形，上环111和下环112轴向接触并连接在一起，顶盖2包括围壁201和将围壁顶部封闭的顶板202，顶盖2围壁201的内壁上设有弧形凸起203，顶盖2由上至下盖在外弹性环101的过程中，弧形凸起203先与上环111接触，在上环111挤压作用下，弧形凸起向外弹性扩张，当弧形凸起移动至上环与下环之间时，弧形凸起203向内回弹，并以一定压力、弹性的卡在上环111和下环112之间的槽113内，此时，顶盖2与外弹性环101稳定连接。通过弧形凸起203和外弹性环101的结构设计环实现顶盖2与外弹性环101之间可拆卸式连接，且连接时固定稳定。

吸气管6包括一个卡环601、一个主管602和若干支管603，卡环601的外圆周为与内弹性环103内圆周向内切的弧形内凹面611，卡环601通过弧形内凹面611卡在内内弹性环103内，同时在外力作用下卡环601可以相对弹性内环转动。支管603周向均布在卡环601的内圆周上，卡环601内具有沿其周向延伸的环形通道621、将环形通道621与支管603连通的径向通道622和将环形通道621与主管602连通的轴向通道623，主管602一端与轴向通道623连通，另一端与顶盖2上的吸气口连通。烟雾经支管603进入径向通道622，再经径向通道622进入环形通道621、轴向通道623，最后从轴向通道623进入主管602后从顶盖2上的吸气口被抽吸走。支管603周向均布可以从各个角度将烟雾较为彻底、快速的抽吸，卡环601一方面作为支管603和主管602的支撑体，一方面又为支管603和主管602建立连接通道，同时，卡环601与内弹性环103之间可拆卸式的弹性连接，卡环601安装、拆卸方便。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
