一种专用于中医针灸配合使用的熏蒸装置的制作方法

本发明涉及医疗设备技术领域，具体为一种专用于中医针灸配合使用的熏蒸装置。

背景技术：

针灸治疗是中医治疗中重要的治疗方式，但是针灸治疗前，需要用熏蒸器具药水加热、蒸煮，药物蒸气通过排气管道的接头直接喷到人体皮肤上进行治疗，或连接至熏蒸床或熏蒸椅子上进行治疗，由于要对全身进行熏蒸，因此使用极其的不便，而且需要大量的蒸汽。

技术实现要素：

本发明要解决的技术问题是克服现有的缺陷，提供一种专用于中医针灸配合使用的熏蒸装置，结构简单，操作简便，不但可以直接对病人的患病处熏蒸，而且可以自动设置熏疗的时间，使得熏疗更加方便，可以有效解决背景技术中的问题。

为实现上述目的，本发明提供如下技术方案：一种专用于中医针灸配合使用的熏蒸装置，包括蒸汽罐，所述蒸汽罐的外侧表面设有隔热外壳，且隔热外壳的上端设有进料口和出气口，该进料口的上端焊接有进料管，所述进料管的上端一侧通过转轴连接有连接盖，所述蒸汽罐的内部侧面下端设有加热丝，且蒸汽罐的内部侧面上端有温度传感器，所述蒸汽罐的出气口上端连接有蒸汽导管，所述蒸汽导管的一端与熏蒸壳的进气口连接，所述熏蒸壳的一侧设有出气口，该出气口的一侧焊接有出气管，并且熏蒸壳的下端侧面设有吸附环，所述熏蒸壳的侧面设有两个连接环，一侧的连接环上连接有固定带，固定带的下端设有挂接扣，所述隔热外壳的一侧设有控制器，控制器的输出端电连接加热丝的输入端，并且控制器的输入端电连接温度传感器和外部电源的输出端。

作为本发明的一种优选技术方案，所述连接盖与进料管的连接处设有封闭圈，且连接盖远离与进料管连接的一侧设有卡接扣。

作为本发明的一种优选技术方案，所述控制器的表面设有控制按键与显示器，控制按键的输出端电连接控制器的输入端，且控制器的输出端电连接显示器的输入端。

作为本发明的一种优选技术方案，所述控制器的内部设有计时器，计时器双向电连接控制器。

作为本发明的一种优选技术方案，所述吸附环的整体为锥形结构，并且吸附环的截面为弧型结构，所述熏蒸壳的下端设有封闭环。

与现有技术相比，本发明的有益效果是：本专用于中医针灸配合使用的熏蒸装置上设置了加热丝，通过加热丝可以对药水进行加热，使得加热更加方便，在蒸汽导管的一端连接了熏蒸壳，通过熏蒸壳可以直接固定在病人的治疗处，以此对病人进行熏蒸，该专用于中医针灸配合使用的熏蒸装置结构简单，操作简便，不但可以直接对病人的患病处熏蒸，而且可以自动设置熏疗的时间，使得熏疗更加方便。

附图说明

图1为本发明结构示意图；

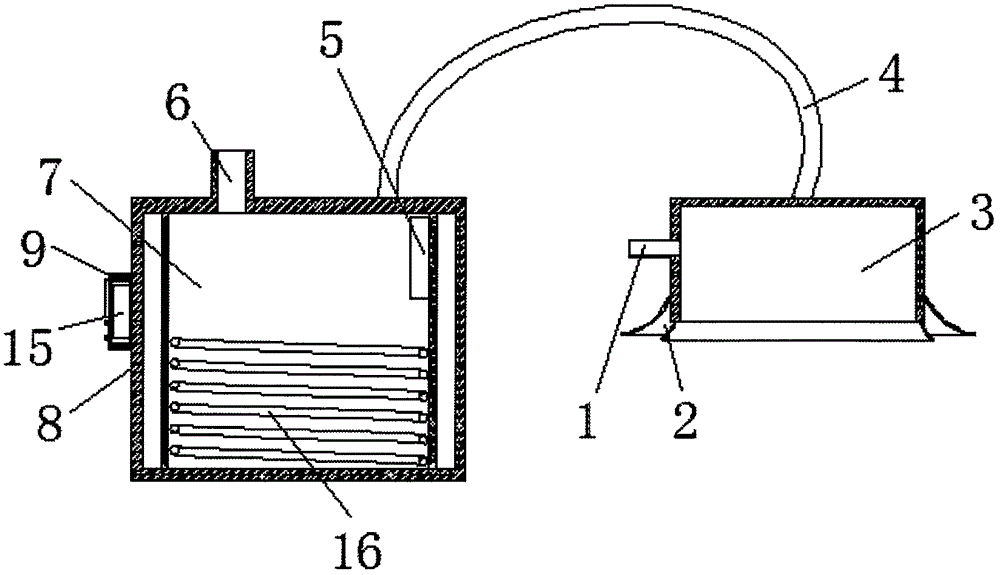

图2为本发明剖面结构示意图。

图中：1出气管、2吸附环、3熏蒸壳、4蒸汽导管、5温度传感器、6进料管、7蒸汽罐、8隔热外壳、9控制器、10连接盖、11卡接扣、12挂接扣、13固定带、14连接环、15计时器、16加热丝。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，本发明提供一种技术方案：一种专用于中医针灸配合使用的熏蒸装置，包括蒸汽罐7，蒸汽罐7的外侧表面设有隔热外壳8，且隔热外壳8的上端设有进料口和出气口，该进料口的上端焊接有进料管6，进料管6的上端一侧通过转轴连接有连接盖10，连接盖10与进料管6的连接处设有封闭圈，且连接盖10远离与进料管6连接的一侧设有卡接扣11，通过卡接扣11可以将连接盖10与进料管6之间固定，通过进料管6可以将药和水添加到蒸汽罐7内，蒸汽罐7的内部侧面下端设有加热丝16，通过加热丝16可以将蒸汽罐7内的药水加热成蒸汽的形式，且蒸汽罐7的内部侧面上端有温度传感器5，蒸汽罐7的出气口上端连接有蒸汽导管4，蒸汽导管4的一端与熏蒸壳3的进气口连接，熏蒸壳3的一侧设有出气口，该出气口的一侧焊接有出气管1，并且熏蒸壳3的下端侧面设有吸附环2，吸附环2的整体为锥形结构，并且吸附环2的截面为弧型结构，熏蒸壳3的下端设有封闭环，通过吸附环2和封闭环之间配合可以使熏蒸壳3固定在病人的针灸部位，熏蒸壳3的侧面设有两个连接环14，一侧的连接环14上连接有固定带13，固定带13的下端设有挂接扣12，通过固定带13可以将熏蒸壳3彻底固定在病人的针灸处，隔热外壳8的一侧设有控制器9，控制器9的输出端电连接加热丝16的输入端，并且控制器9的输入端电连接温度传感器5和外部电源的输出端，控制器9的表面设有控制按键与显示器，控制按键的输出端电连接控制器9的输入端，且控制器9的输出端电连接显示器的输入端，控制器9的内部设有计时器15，计时器15双向电连接控制器9，通过计时器15可以对病人熏疗的时间计时，控制器9为单片机，且控制器9控制计时器15、加热丝16和温度传感器5为现有技术中常用的技术方法，该专用于中医针灸配合使用的熏蒸装置结构简单，操作简便，不但可以直接对病人的患病处熏蒸，而且可以自动设置熏疗的时间，使得熏疗更加方便。

在使用时：首先通过在控制器9输入熏蒸的时间，通过进料管6将药和水添加到蒸汽罐7内，再通过吸附环2和封闭环之间配合可以使熏蒸壳3吸附在病人的针灸部位，再通过固定带13将熏蒸壳3彻底固定在病人的针灸处，由加热丝16可以对蒸汽罐7的药水进行加热，当温度达到药水的沸点时，温度传感器5将检测的信号发送到控制器9内，控制器9控制计时器15开始计时，当熏蒸的时间达到设定的时间时，计时器15将信号传递给控制器9，且控制器9控制加热丝16停止加热。

本发明通过加热丝16可以对药水进行加热，使得加热更加方便，在蒸汽导管4的一端连接了，通过熏蒸壳3可以直接对病人治疗处进行熏蒸，该专用于中医针灸配合使用的熏蒸装置结构简单，操作简便，不但可以直接对病人的患病处熏蒸，而且可以自动设置熏疗的时间，使得熏疗更加方便。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
