拖把桶和拖把配合使用的清洁用具的制作方法

本实用新型属于清洁用具技术领域，尤其是涉及一种拖把桶和拖把配合使用的清洁用具。

背景技术：

拖把指擦洗地面的长柄清洁工具，亦泛指长柄清洁工具。现有技术中的拖把由拖把杆和拖把头组成。拖把桶是近年来才出现的方便拖地的产品，与拖把配合使用，可以自动甩干拖把上的水，拖地的时候洗刷也很方便。但是现有技术中的拖把在清洗过程中只是通过水流的作用，有时候清洗不够彻底，而没有一种能够在清洗过程中同时又对拖把头进行刷洗的刷洗装置。在清洁踢脚线和墙角时，因为一般的拖把头是圆形的，在清洁过程中不能完全与踢脚线和墙角接触，即不能够彻底地对踢脚线垂直面和墙角进行清洁，虽然拖把头设置成长方形利于墙角和踢脚线的清洁，但是不适合与拖把清洗桶配合使用。此外，中轴和拖把桶一般是固定连接的，很多污渍往往积存在中轴和拖把桶的缝隙里，不容易被清理出来，此外，中轴在损坏后不能够进行更换，拖把桶的使用寿命较短。

为了对现有技术进行改进，人们进行了长期的探索，提出了各种各样的解决方案。例如，中国专利文献公开了一种拖把桶[申请号：CN201420738657.3]，由桶体、转盘和升降缸组成，上述升降缸固定在桶体内底面上，转盘与升降缸活动连接，清洗和甩干都通过升降缸带动转盘来完成，当升降缸把转盘降到清洗水里时为旋转清洗状态，当升降缸带动转盘远离水面时为甩干状态。

上述方案虽然在一定程度上解决了现有技术的不足，但是拖把在清洗过程中只是通过水流的作用，有时候清洗不够彻底，而没有一种能够在清洗过程中同时又对拖把头进行刷洗的刷洗装置。

技术实现要素：

本实用新型的目的是针对上述问题，提供一种设计合理，结构简单，盘体局部可弯折，中轴可拆卸且清洗效果好的拖把桶和拖把配合使用的清洁用具。

为达到上述目的，本实用新型采用了下列技术方案：

本拖把桶和拖把配合使用的清洁用具包括拖把桶和拖把，所述的拖把桶为下端封闭上端敞口的桶体，在桶体内设有中轴，该中轴包括相互套接且可轴向相对移动的固定轴和升降轴，所述的拖把包括拖把杆和拖把头，其特征在于，所述的固定轴通过可拆卸结构与桶体相连且当固定轴与桶体分离后实现所述中轴与桶体分离，所述的的中轴上设有至少一个横向设置的清洁刷，所述的拖把头包括盘体，在盘体上设有能与桶体的旋转轴周向定位连接的凹槽，所述的盘体包括可连接拖把杆的主盘体和连接在主盘体侧部的至少一个副盘体，所述的主盘体和副盘体的盘面位于同一平面上，所述的主盘体与副盘体之间设有当副盘体受到偏离于其盘面的外力时能使副盘体与主盘体处于不同平面的可弯折连接结构；所述的主盘体与副盘体之间设有能限定副盘体翻折角度的限位结构。中轴与桶体可拆卸，当中轴损坏时，可以将中轴进行更换，当需要对中轴与桶体之间缝隙中积存的污渍进行清理时，也可以将中轴拆下，利于对污渍进行彻底地清理。拖把在清洗过程中不断旋转，清洁刷设置在中轴上，对拖把头的下端面进行刷洗，提高清洗效果，利于对拖把头进行彻底清洗。可弯折连接结构使得副盘体可相对于主盘体向上翻起，当需要对墙角和踢脚线的清洁时，副盘体翻起，主盘体与地面相贴合，副盘体与踢脚线墙面相贴合，副盘体和主盘体的相接处可以对墙角进行清洁，限位结构对副盘体翻折角度具有限定作用，避免副盘体翻转过度以致于不能与踢脚线墙面相贴合。

在上述的拖把桶和拖把配合使用的清洁用具中，所述的清洁刷包括刷架，所述的刷架上设有刷体，所述的刷架直接设置在中轴侧部；或者所述的刷架通过安装结构设置在中轴侧部。方便清洁刷的安装和拆卸。

在上述的拖把桶和拖把配合使用的清洁用具中，所述的可弯折连接结构为弹性连接结构且当副盘体不受外力或所受的偏离于副盘体盘面的外力小于可弯折连接结构的弹力时所述的主盘体和副盘体的盘面位于同一平面上。主盘体和副盘体构成的盘体在一般情况下处于水平，当需要对踢脚线墙面进行清洁时，使用外力将副盘体翻起使其贴于踢脚线墙面，弹性连接结构利于盘体后续的复位，也利于副盘体紧密贴合踢脚线墙面。

在上述的拖把桶和拖把配合使用的清洁用具中，所述的固定轴下端设有第一螺纹，所述的桶体底部设有第二螺纹，所述的第一螺纹与第二螺纹螺纹连接，所述的第一螺纹设置在固定轴下端外壁，所述的桶体底部设有连接孔，所述的第二螺纹设置在连接孔内壁，所述的第一螺纹与第二螺纹螺纹连接，所述的连接孔设置在底部封闭的连接座上，所述的连接座固定在桶体底部的沉孔内。中轴通过连接座安装在桶体上，方便中轴的安装和拆卸，也利于结构稳固。

在上述的拖把桶和拖把配合使用的清洁用具中，所述的桶体底部中心区域具有呈弧形拱起的拱起凸台，所述的拱起凸台与桶体内侧壁之间形成环形槽，所述的中轴通过可拆卸结构连接在拱起凸台中心，所述的固定轴和升降轴之间设有当升降轴相对于固定轴轴向上升设定高度时能阻止升降轴下降且当升降轴继续上升后能使升降轴下降复位的离合式定位结构。拱起凸台将中轴环绕，且通过可拆卸结构连接与中轴相连接，二者的接触面积大，利于二者的稳固连接。拖把头在桶体内实现清洗和甩干，当拖把头处于低位时，桶体内的水漫过拖把头，在旋转过程中实现对拖把头的清洗，当拖把头处于高位时，桶体内的水低于拖把头，在旋转过程中实现对拖把头的甩干，离合式定位结构使得升降轴可以相对固定轴升降，且升降轴上升到一定的高度时能够实现定位，从而实现拖把头在一个桶体内进行清洗和甩干两个功能。

在上述的拖把桶和拖把配合使用的清洁用具中，所述的升降轴上端转动连接有顶盖，所述的顶盖上设有能与拖把连接的凸起，所述的固定轴下部侧面设有若干第一通孔，所述的升降轴上端设有环形端面，所述的环形端面上设有若干第二通孔。顶盖上的凸起利于升降轴与拖把头相连接。

在上述的拖把桶和拖把配合使用的清洁用具中，所述的安装结构包括能够套接在中轴上的连接套，所述的连接套与中轴之间设有轴向定位结构和周向定位结构，所述的轴向定位结构包括设置在连接套上端且径向向内延伸的环形挡圈，所述的环形挡圈压设在中轴上端外缘；所述的周向定位结构包括设置在中轴外壁与连接套内壁之间的凹凸配合结构。连接套和中轴之间通过周向定位结构相连接，连接套能够相对于中轴纵向滑动，但不能周向转动，当连接套全部套入到中轴上时中轴抵靠在轴向定位结构上，使得连接套的位置固定。

在上述的拖把桶和拖把配合使用的清洁用具中，所述的可弯折连接结构包括分别与主盘体和副盘体相连的连接部，所述的连接部的厚度分别小于主盘体和副盘体，所述的连接部由弹性材料制成。

在上述的拖把桶和拖把配合使用的清洁用具中，所述的可弯折连接结构包括设置在主盘体和副盘体之间的铰接结构，所述的主盘体和副盘体之间设有复位弹簧且当副盘体不受外力或所受的偏离于副盘体盘面的外力小于复位弹簧的回复力时所述的主盘体和副盘体的盘面位于同一平面上。

在上述的拖把桶和拖把配合使用的清洁用具中，所述的限位结构包括设于主盘体背面且与副盘体相邻一侧的第一斜面和设于副盘体背面且与主盘体相邻一侧的第二斜面，所述的第一斜面和第二斜面之间形成沟槽，所述的副盘体相对于主盘体翻折后所述的第一斜面和第二斜面能相互抵靠。通过第一斜面和第二斜面的相互抵靠实现主盘体和副盘体之间的限位。

与现有的技术相比，本带有清洁刷的拖把桶的优点在于：中轴与桶体可拆卸，当中轴损坏时，可以将中轴进行更换，当需要对中轴与桶体之间缝隙中积存的污渍进行清理时，也可以将中轴拆下，利于对污渍进行彻底地清理；拖把在清洗过程中不断旋转，清洁刷设置在中轴上，对拖把头的下端面进行刷洗，提高清洗效果，利于对拖把头进行彻底清洗；可弯折连接结构使得副盘体可相对于主盘体向上翻起，当需要对墙角和踢脚线的清洁时，副盘体翻起，主盘体与地面相贴合，副盘体与踢脚线墙面相贴合，副盘体和主盘体的相接处可以对墙角进行清洁，限位结构对副盘体翻折角度具有限定作用，避免副盘体翻转过度以致于不能与踢脚线墙面相贴合。

附图说明

图1是本实用新型提供的拖把的结构示意图。

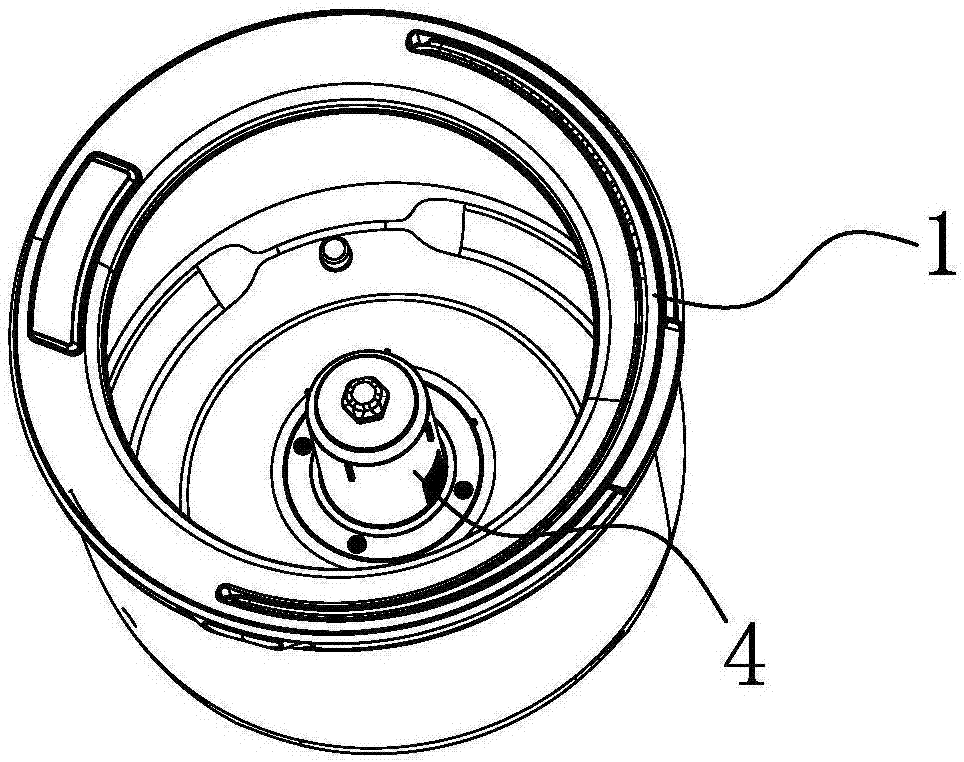

图2是本实用新型提供的拖把桶的结构示意图。

图3是本实用新型提供的中轴的放大图。

图4是本实用新型提供的中轴的俯视图。

图5是本实用新型提供的中轴的剖视图。

图6是本实用新型提供的桶体的剖视图。

图7是本实用新型提供的一种离合式定位结构的展开图。

图8是本实用新型提供的另一种离合式定位结构的展开图。

图9是本实用新型提供的清洁刷套于中轴上时的结构示意图。

图10是本实用新型提供的连接套的结构示意图。

图11是本实用新型提供的清洁刷的侧视图。

图12是本实用新型提供的拖把头的立体图。

图13是本实用新型提供的拖把头的俯视图。

图14是本实用新型提供的拖把头的剖视图。

图15是本实用新型提供的可弯折连接结构的结构示意图。

图16是本实用新型提供的可弯折连接结构的剖视图。

图中，拖把桶1、拖把2、桶体3、中轴4、固定轴5、升降轴6、拖把杆7、拖把头8、清洁刷9、盘体10、主盘体11、副盘体13、刷架14、刷体15、第一螺纹16、第二螺纹17、拱起凸台18、滑槽19、滑块20、底滑槽段21、斜顶滑槽段22、定位滑槽段23、定位槽24、下引导面25、上引导面26、上升滑槽段27、下降滑槽段28、第一转向滑槽段29、第二转向滑槽段30、顶盖31、凸起32、第一通孔33、环形端面34、第二通孔35、连接套36、环形挡圈37、插槽38、插头39、插槽板40、T型槽41、外插脚42、内插脚43、卡槽44、卡柱45、连接部46、第一斜面47、第二斜面48、沟槽49。

具体实施方式

以下是实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

如图1-16所示，本拖把桶和拖把配合使用的清洁用具包括拖把桶1和拖把2，拖把桶1为下端封闭上端敞口的桶体3，在桶体3内设有中轴4，该中轴4包括相互套接且可轴向相对移动的固定轴5和升降轴6，拖把2包括拖把杆7和拖把头8，其特征在于，固定轴5通过可拆卸结构与桶体3相连且当固定轴5与桶体3分离后实现所述中轴4与桶体3分离，的中轴4上设有至少一个横向设置的清洁刷9，拖把头8包括盘体10，在盘体10上设有能与桶体3的旋转轴周向定位连接的凹槽，盘体10包括可连接拖把杆7的主盘体11和连接在主盘体11侧部的至少一个副盘体13，主盘体11和副盘体13的盘面位于同一平面上，主盘体11与副盘体13之间设有当副盘体13受到偏离于其盘面的外力时能使副盘体13与主盘体11处于不同平面的可弯折连接结构；主盘体11与副盘体13之间设有能限定副盘体13翻折角度的限位结构。

中轴4与桶体3可拆卸，当中轴4损坏时，可以将中轴4进行更换，当需要对中轴4与桶体3之间缝隙中积存的污渍进行清理时，也可以将中轴4拆下，利于对污渍进行彻底地清理。拖把2在清洗过程中不断旋转，清洁刷9设置在中轴4上，对拖把头8的下端面进行刷洗，提高清洗效果，利于对拖把头8进行彻底清洗。可弯折连接结构使得副盘体13可相对于主盘体11向上翻起，当需要对墙角和踢脚线的清洁时，副盘体13翻起，主盘体11与地面相贴合，副盘体13与踢脚线墙面相贴合，副盘体13和主盘体11的相接处可以对墙角进行清洁，限位结构对副盘体13翻折角度具有限定作用，避免副盘体13翻转过度以致于不能与踢脚线墙面相贴合。

其中，可拆卸结构包括设于固定轴5与桶体3之间的螺纹连接结构、卡接结构、套接结构、插接结构、销接结构、键连接结构、扣接结构中的任意一种。作为一种优选方案，固定轴5下端设有第一螺纹16，桶体3底部设有第二螺纹17，第一螺纹16与第二螺纹17螺纹连接，第一螺纹16设置在固定轴5下端外壁，桶体3底部设有连接孔，第二螺纹17设置在连接孔内壁，第一螺纹16与第二螺纹17螺纹连接，连接孔设置在底部封闭的连接座上，连接座固定在桶体3底部的沉孔内。中轴4通过连接座安装在桶体3上，方便中轴4的安装和拆卸，也利于结构稳固。桶体3底部中心区域具有呈弧形拱起的拱起凸台18，拱起凸台18与桶体3内侧壁之间形成环形槽，中轴4通过可拆卸结构连接在拱起凸台18中心，固定轴5和升降轴6之间设有当升降轴6相对于固定轴5轴向上升设定高度时能阻止升降轴6下降且当升降轴6继续上升后能使升降轴6下降复位的离合式定位结构。拱起凸台18将中轴4环绕，且通过可拆卸结构连接与中轴4相连接，二者的接触面积大，利于二者的稳固连接。拖把头8在桶体3内实现清洗和甩干，当拖把头8处于低位时，桶体3内的水漫过拖把头，在旋转过程中实现对拖把头8的清洗，当拖把头8处于高位时，桶体3内的水低于拖把头8，在旋转过程中实现对拖把头8的甩干，离合式定位结构使得升降轴6可以相对固定轴5升降，且升降轴6上升到一定的高度时能够实现定位，从而实现拖把头8在一个桶体3内进行清洗和甩干两个功能。

更具体地说，离合式定位结构有两种方案。第一种方案：离合式定位结构包括若干在圆周方向均匀分布的滑槽19和滑块20，滑槽19与滑块20一一对应设置且滑块20与滑槽19滑动连接，滑槽19包括竖直设置的底滑槽段21、倾斜向上设置的斜顶滑槽段22和横向设置的定位滑槽段23，底滑槽段21、斜顶滑槽段22和定位滑槽段23依次相连且定位滑槽段23的另一端与相邻滑槽19的底滑槽段21上端相连，定位滑槽段23中部设有定位槽24，定位滑槽段23与斜顶滑槽段22相连的一端具有将滑块20倾斜向下引导至定位槽24的下引导面25，定位滑槽段23与相邻滑槽19的底滑槽段21上端相连的一端具有将滑块20倾斜向上引导至相邻滑槽19的底滑槽段21上端的上引导面26，滑槽19设置在固定轴5上或升降轴6上，滑块20设置在升降轴6上或固定轴5上。升降轴6运动方式的活动范围受上述滑槽19的制约。升降轴6上设有滑块20，当向上提升升降轴6时，滑块20沿着底滑槽段21纵向移动，然后沿着斜顶滑槽段22斜向滑入到定位滑槽段23中，定位滑槽段23上开有定位槽24，利于将升降轴6的定位，下引导面25将滑块20倾斜向下引导至定位槽24，具有导向作用，上引导面26将滑块20倾斜向上引导至相邻滑槽19的底滑槽段21上端，对滑块在相邻滑槽19之间的移动具有导向作用。第二种方案：离合式定位结构包括若干在圆周方向均匀分布的滑槽19和滑块20，滑槽19与滑块20一一对应设置且滑块20与滑槽19滑动连接，滑槽19包括竖直设置的底滑槽段21和定位槽24，底滑槽段21和定位槽24通过上升滑槽段27、下降滑槽段28、第一转向滑槽段29和第二转向滑槽段30相连，上升滑槽段27的下端与底滑槽段21上端相连，下降滑槽段28的下端与底滑槽段21上端侧部相连，第一转向滑槽段29一端与上升滑槽段27的上端相连，另一端与定位槽24上端侧部相连，第二转向滑槽段30一端与下降滑槽段28的上端相连，另一端与定位槽24上端另一侧部相连，滑槽19设置在固定轴5上或升降轴6上，滑块20设置在升降轴6上或固定轴5上。升降轴6运动方式的活动范围受上述滑槽19的制约。升降轴6上设有滑块20，当向上提升升降轴6时，滑块20沿着底滑槽段21纵向移动，通过上升滑槽段27向定位槽24方向倾斜上升，然后经第一转向滑槽段29进入到定位槽24中实现固定轴5和升降轴6之间的周向定位，此时升降轴6处于高位，滑块脱离定位槽24沿着第二转向滑槽段30移动，然后进入到降滑槽段28，沿着降滑槽段28斜向下滑进入到相邻底滑槽段21中，顺着底滑槽段21下滑，此时升降轴6处于低位，从而实现升降轴6所处位置的高度的改变。

升降轴6上端转动连接有顶盖31，顶盖31上设有能与拖把连接的凸起32，固定轴5下部侧面设有若干第一通孔33，升降轴6上端设有环形端面34，环形端面34上设有若干第二通孔35。顶盖31上的凸起32利于升降轴6与拖把头8相连接。清洁刷9包括刷架14，刷架14上设有刷体15，刷架14直接设置在中轴4侧部；或者刷架14通过安装结构设置在中轴4侧部。方便清洁刷9的安装和拆卸。更具体地说，安装结构包括能够套接在中轴4上的连接套36，连接套36与中轴4之间设有轴向定位结构和周向定位结构，轴向定位结构包括设置在连接套36上端且径向向内延伸的环形挡圈37，环形挡圈37压设在中轴4上端外缘；周向定位结构包括设置在中轴4外壁与连接套36内壁之间的凹凸配合结构。连接套36和中轴4之间通过周向定位结构相连接，连接套36能够相对于中轴4纵向滑动，但不能周向转动，当连接套36全部套入到中轴4上时中轴4抵靠在轴向定位结构上，使得连接套36的位置固定。

其中，刷架14通过可拆卸结构直接设置在中轴4侧部；或者刷架14通过可拆卸结构设置安装结构上从而使刷架14设置在中轴4侧部，可拆卸结构包括设置在中轴4侧部或者安装结构上的第一连接结构，以及设置在刷架14一端的第二连接结构，第一连接结构和第二连接结构可拆卸地连接，第一连接结构包括插槽38/插头39，第二连接结构包括插头39/插槽38，插头39与插槽38相互插接。通过插接的方式相连接，利于清洁刷9和中轴4之间的拆卸，且拆卸方式简单，方便操作，当刷架14一端的第二连接结构损坏时，可以更换到刷刷架14另一端的第二连接结构继续使用，提高清洁刷9的使用寿命。更具体地说，插槽38包括构建插槽38的插槽板40且该插槽板40具有T型槽41，插头39包括外插脚42和内插脚43且外插脚42与内插脚43之间形成卡槽44，卡槽44中间设有同时与外插脚42和内插脚43相连的卡柱45，插头39与插槽38相插接时卡柱45位于T型槽41中且卡柱45两侧的卡槽44中均插入有插槽板40。插头39插入插槽38后，外插脚42插入插槽38中且外插脚42的侧面抵靠在插槽板40上，内插脚43的侧面抵靠在插槽板40的另一面上，卡柱45插入到插槽板40的T型槽上，结构非常稳固，避免清洁刷9在拖把2清洗过程中发生摆动。

其中，可弯折连接结构为弹性连接结构且当副盘体13不受外力或所受的偏离于副盘体13盘面的外力小于可弯折连接结构的弹力时主盘体11和副盘体13的盘面位于同一平面上。主盘体11和副盘体13构成的盘体10在一般情况下处于水平，当需要对踢脚线墙面进行清洁时，使用外力将副盘体13翻起使其贴于踢脚线墙面，弹性连接结构利于盘体10后续的复位，也利于副盘体13紧密贴合踢脚线墙面。可弯折连接结构具有两种方案，第一种方案：可弯折连接结构包括分别与主盘体11和副盘体13相连的连接部46，连接部46的厚度分别小于主盘体11和副盘体13，连接部46由弹性材料制成。第二种方案：可弯折连接结构包括设置在主盘体11和副盘体13之间的铰接结构，主盘体11和副盘体13之间设有复位弹簧且当副盘体13不受外力或所受的偏离于副盘体13盘面的外力小于复位弹簧的回复力时主盘体11和副盘体13的盘面位于同一平面上。

其中，限位结构有两种方案。第一种方案：限位结构包括设于主盘体11背面且与副盘体13相邻一侧的第一斜面47和设于副盘体13背面且与主盘体11相邻一侧的第二斜面48，第一斜面47和第二斜面48之间形成沟槽49，副盘体13相对于主盘体11翻折后第一斜面47和第二斜面48能相互抵靠。通过第一斜面47和第二斜面48的相互抵靠实现主盘体11和副盘体13之间的限位。第一斜面47和第二斜面48的倾斜角度之和为90度。第一斜面47和第二斜面48的倾斜角度均为45度。地面和踢脚线墙面之间的角度一般为90度，适用于大部分踢脚线墙面的清洁。第二种方案：限位结构包括设于主盘体11背面的挡块/挡沿和设于副盘体13背面的挡沿/挡块，副盘体13相对于主盘体11翻折后挡块和挡沿能相互抵靠。当挡块和挡沿相互抵靠时副盘体13与主盘体11相互垂直。通过挡沿和挡块之间的相互抵靠实现主盘体11和副盘体13之间的限位。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。

尽管本文较多地使用了拖把桶1、拖把2、桶体3、中轴4、固定轴5、升降轴6、拖把杆7、拖把头8、清洁刷9、盘体10、主盘体11、副盘体13、刷架14、刷体15、第一螺纹16、第二螺纹17、拱起凸台18、滑槽19、滑块20、底滑槽段21、斜顶滑槽段22、定位滑槽段23、定位槽24、下引导面25、上引导面26、上升滑槽段27、下降滑槽段28、第一转向滑槽段29、第二转向滑槽段30、顶盖31、凸起32、第一通孔33、环形端面34、第二通孔35、连接套36、环形挡圈37、插槽38、插头39、插槽板40、T型槽41、外插脚42、内插脚43、卡槽44、卡柱45、连接部46、第一斜面47、第二斜面48、沟槽49等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本实用新型的本质；把它们解释成任何一种附加的限制都是与本实用新型精神相违背的。
