一种安全舒适的急诊担架车的制作方法

本发明涉及医疗用具技术领域，具体涉及到一种安全舒适的急诊担架车。

背景技术：

在急诊工作中，经常需要用担架车转送病人，急诊担架车是必不可少的工具；目前，医院所用的急诊担架车主要由担架车体、车腿和车轮组成，在往急救车上转运时，一般需要医务人员将病人抬上急救车，这不仅操作麻烦，而且增加了医务人员的工作难度，在上车时，由于担架车体是倾斜的，很容易使病人从担架车体上滑落，造成二次伤害，增加了病人的痛苦。在急诊工作中，经常需要用担架车转送病人，目前，医院所用的急诊担架车主要由担架车体、车腿和车轮组成，在往急救车上转运时，一般需要医务人员将病人抬上急救车，这不仅操作麻烦，而且增加了医务人员的工作难度，在上车时，由于担架车体是倾斜的，很容易使病人从担架车体上滑落，造成二次伤害，增加了病人的痛苦，运送病人时，通常需要给他们输液和输氧，而普通的救援担架上没有输液架和氧气罐，只能由其他人帮忙举着输液袋进行输液和无法进行输氧，因此非常不方便。

技术实现要素：

本发明要解决的技术问题是提供一种安全舒适的急诊担架车。

为了解决上述技术问题，本发明的技术方案为:一种安全舒适的急诊担架车，包括担架车，所述担架车底部固定安装有车轮，在车轮上侧设置有万向轴，所述万向轴右侧设置有刹车器，在万向轴上侧固定安装有床腿，所述床腿上侧设置有床板，在床板右侧下表面固定安装有储备箱，所述储备箱表面设置有球形拉手，所述床板上侧表面设置有床垫，在床垫中部固定安装有腰垫，所述腰垫下侧表面设置有调节柱，在腰垫两侧设置有护栏，所述腰垫左侧固定安装有转轴，所述床垫左侧顶端固定安装有手把，在手把之间设置有护带，所述床垫右侧上表面设置有枕头，所述床垫右侧顶端固定安装有床头架，在床头架上侧设置有伸缩杆，所述伸缩杆下侧固定安装有锁紧阀，在伸缩杆顶端设置有输液架，所述床头架右侧表面固定安装有氧气罐，在氧气罐上侧设置有氧气罐转轴，所述氧气罐转轴上侧固定安装有氧气管，在氧气管下侧固定连接有氧气罩。

作为本发明一种优选的技术方案，所述腰垫内部是海绵材质，表面是透气皮革。

作为本发明一种优选的技术方案，所述床垫是棉花材质。

作为本发明一种优选的技术方案，所述护栏和手把是塑料材质abs，且表面设置有防滑纹。

作为本发明一种优选的技术方案，所述担架车高0.5m，长是1.9m，宽是0.6m。

作为本发明一种优选的技术方案，所述护带是弹性材质，且宽大。

作为本发明一种优选的技术方案，所述床板是塑料材质abs，且中间是镂空的。

与现有技术相比，本发明的有益效果是：一种安全舒适的急诊担架车，设置有的车轮和万向轴让急诊担架车使用时更加方便，床垫是棉花材质的可以让患者躺上去舒服，对于腰部的患者可以通过调剂腰垫的高度避免了患者的二次伤害，设置有的护带和转轴可以防止患者转移的时候从担架车掉落，设置有的输液架和氧气罐可以为患者输液和输氧，大大减少了医务人员的工作量。

附图说明

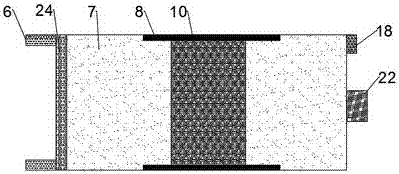

图1为本发明的结构示意图；图2为本发明的结构俯视图。

图中：1-车轮；2-万向轴；3-刹车器；4-床腿；5-床板；6-手把；7-床垫；8-护栏；9-转轴；10-腰垫；11-调节柱；12-储备箱；13-球形拉手；14-枕头；15-床头架；16-氧气罩；17-氧气管；18-输液架；19-伸缩杆；20-锁紧阀；21-氧气罐转轴；22-氧气罐；23-担架车；24-护带。

具体实施方式

下面结合附图对本实用型的具体实施方式作进一步说明。在此需要说明的是，对于这些实施方式的说明用于帮助理解本实用型，但并不构成对本实用型的限定。此外，下面所描述的本发明各个实施方式中所涉及的技术特征只要彼此之间未构成冲突就可以相互组合。

实施例

请参阅图1、图2，本发明提供一种技术方案：一种安全舒适的急诊担架车，包括担架车23，担架车23高0.5m，长是1.9m，宽是0.6m，担架车23底部固定安装有车轮1，在车轮1上侧设置有万向轴2，所述万向轴2右侧设置有刹车器3，在万向轴2上侧固定安装有床腿4，床腿4上侧设置有床板5，床板5是塑料材质abs，且中间是镂空的，可以减轻担架车23重量，方便输送患者，在床板5右侧下表面固定安装有储备箱12，储备箱12表面设置有球形拉手13，床板5上侧表面设置有床垫7，床垫7是棉花材质，是为了让患者更加舒适，在床垫7中部固定安装有腰垫10，腰垫10内部是海绵材质，表面是透气皮革，可以防止腰部损伤的患者受到二次伤害，腰垫10下侧表面设置有调节柱11，在腰垫10两侧设置有护栏8，腰垫10左侧固定安装有转轴9，床垫7左侧顶端固定安装有手把6，护栏8和手把6是塑料材质abs，且表面设置有防滑纹，为了医务人员更加方便输送患者，在手把6之间设置有护带24，护带24是弹性材质，且宽大，为了防止患者从担架车23滑落，床垫7右侧上表面设置有枕头14，床垫7右侧顶端固定安装有床头架15，在床头架15上侧设置有伸缩杆19，伸缩杆19下侧固定安装有锁紧阀20，在伸缩杆19顶端设置有输液架18，床头架15右侧表面固定安装有氧气罐22，在氧气罐22上侧设置有氧气罐转轴21，氧气罐转轴21上侧固定安装有氧气管17，在氧气管17下侧固定连接有氧气罩16。

本发明的优越性体现在：车轮1和万向轴2让急诊担架车23使用时更加方便，床垫5是棉花材质的可以让患者躺上去舒服，对于腰部的患者可以通过调节腰垫10的高度避免了患者的二次伤害，设置有的护带24和转轴9可以防止患者转移的时候从担架车23掉落，设置有的输液架18和氧气罐可以为患者输液和输氧，大大减少了医务人员的工作量。

本发明的工作原理是：使用时，首先，把患者移动到担架车23，根据患者的病况，调节腰垫10的高度，再把护带24绑在两手把6之间，防止患者转移的时候从担架车23掉落，如果患者需要输液时，可以把输液瓶挂在输液架18上，通过调节伸缩杆19的长度来确定输液架18的高度，再用锁紧阀20固定，如果患者需要输氧时，戴上氧气罩16即可。

以上结合附图对本发明的实施方式作了详细说明，但本发明不限于所描述的实施方式。对于本领域的技术人员而言，在不脱离本发明原理和精神的情况下，对这些实施方式进行多种变化、修改、替换和变型，仍落入发明的保护范围内。

技术特征：

技术总结
本发明公开了一种安全舒适的急诊担架车，包括担架车，所述担架车底部固定安装有车轮，在车轮上侧设置有万向轴，所述万向轴右侧设置有刹车器，在万向轴上侧固定安装有床腿，所述床腿上侧设置有床板，在床板右侧下表面固定安装有储备箱，所述储备箱表面设置有球形拉手，所述床板上侧表面设置有床垫，在床垫中部固定安装有腰垫，所述腰垫下侧表面设置有调节柱，在腰垫两侧设置有护栏，所述床垫左侧顶端固定安装有手把，在手把之间设置有护带，所述床垫右侧固定安装有氧气罐；该一种安全舒适的急诊担架车，使用方便，在进行急诊患者急救时安全且能省时省力，具有输液和输氧功能，减轻了医务人员的工作难度。

技术研发人员：龚素华
受保护的技术使用者：成都迅德科技有限公司
技术研发日：2017.04.12
技术公布日：2017.08.15
