医用钻头的制作方法

本发明涉及医疗器具技术领域，尤其涉及一种医用钻头。

背景技术：

在现有外科手术中，大多是利用普通的锥形钻头直接对骨骼钻孔，但是在钻孔时，容易受到病人的体位影响或其他设备位置的干扰，导致钻孔时，锥形钻头的中心轴线无法与骨骼表面垂直，进而导致实际钻孔位置与预计钻孔位置存在偏差，钻孔精度较低，不能满足手术的要求。

在对钻孔精度要求较高的手术中，尤其是神经外科手术，钻孔位置存在的细微偏差，都很可能带来致命的后果。

以下以消除人体头颅内部病灶的微创手术进行说明：在通过医学影像确定头颅内部病灶的位置后，医生会在患者头颅上钻孔，并通过得到的孔洞将手术器械深入头颅内部，在手术器械达到病灶位置后，通过操作手术器械消除病灶。钻孔时，锥形钻头的中心轴线可能不与头颅表面垂直，这会导致在入孔时锥形钻头发生摆动，进而导致实际钻孔位置与预计钻孔位置之间产生偏差，加之从孔洞到病灶还有一定的距离，这也使手术器械的进入路径完全偏离预计路径，最终导致使手术器械无法准确到达病灶位置，极大地影响了手术的成功率，并有可能造成不可挽回的后果。

技术实现要素：

有鉴于此，本发明实施例提供一种医用钻头，以解决现有技术中钻孔位置精度较低的问题。

本发明实施例提供一种医用钻头，包括：钻头本体以及设置于所述钻头本体一端的切削刀刃，所述切削刀刃包括呈曲线状的刃线以及在所述刃线两侧的进刀面以及退刀面，所述刃线与所述钻头本体的中心轴线连接且所述刃线所在的平面垂直于所述钻头本体的中心轴线。

具体的，在本发明任一实施例中，所述切削刀刃的刃数大于等于两刃。

具体的，在本发明任一实施例中，所述刃线均处于同一平面。

具体的，在本发明任一实施例中，所述切削刀刃围绕所述钻头本体的中心轴线均匀分布。

具体的，在本发明任一实施例中，所述曲线状为抛物线状。

具体的，在本发明任一实施例中，所述进刀面与所述钻头本体的中心轴线平行。

具体的，在本发明任一实施例中，还包括：位于两相邻的切削刀刃之间的容屑槽，所述容屑槽能够限制钻孔深度。

具体的，在本发明任一实施例中，所述退刀面为曲面。

具体的，在本发明任一实施例中，所述切削刀刃的刃数为3刃、4刃、5刃、6刃中的任一种。

具体的，在本发明任一实施例中，还包括导向部，所述导向部用于限制所述医用钻头的入钻路径。

本发明实施例提供的一种医用钻头，由于所述切削刀刃包括呈曲线状的刃线以及在所述刃线两侧的进刀面以及退刀面，所述刃线与所述钻头本体的中心轴线连接且所述刃线所在的平面垂直于所述钻头本体的中心轴线，从而可以预先在预计钻孔位置钻出一个作为工作面的平面，在后续使用锥形钻头钻孔时可以使锥形钻头的中心轴线与作为工作面的平面垂直，进而减小了实际钻孔位置与预计钻孔位置之间的偏差，提高了钻孔精度。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作一简单地介绍，显而易见地，下面描述中的附图是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明实施例提供的一种医用钻头结构示意图；

图2为本发明实施例提供的一种医用钻头的径向示意图；

图3为本发明实施例提供的一种医用钻头的轴向示意图。

具体实施方式

为使本发明实施例的目的、技术方案和优点更加清楚，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

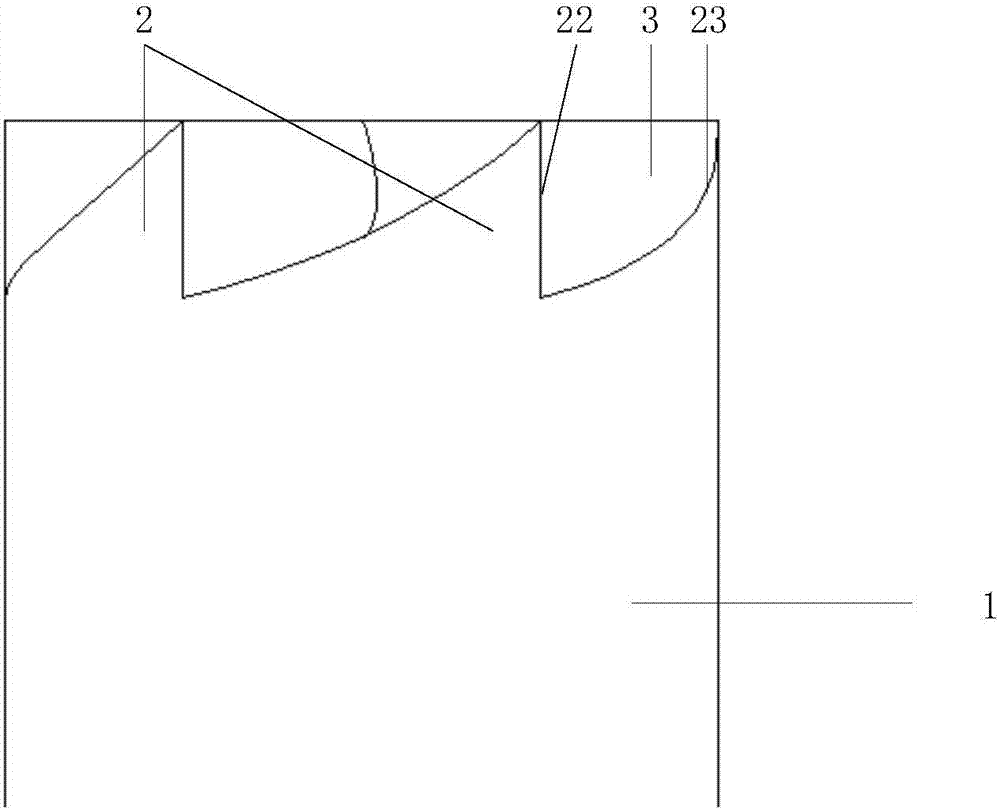

图1为本发明实施例提供的一种医用钻头结构示意图，图2为本发明实施例提供的一种医用钻头的径向示意图，图3为本发明实施例提供的一种医用钻头的轴向示意图，如图1、图2所示，其包括：钻头本体1以及设置于所述钻头本体1一端的切削刀刃2。

所述切削刀刃2包括呈曲线状的刃线21以及在所述刃线21两侧的进刀面22以及退刀面23，所述刃线21与所述钻头本体1的中心轴线11连接且所述刃线21所在的平面垂直于所述钻头本体1的中心轴线11，在医用钻头旋转后，切削刀刃2可以在骨骼上钻取一个垂直于所述钻头本体1的中心轴线11的平面，在后续钻孔时，可以将该平面作为钻孔的工作面，使用于钻孔的锥形钻头的中心轴线与该平面垂直，以避免钻孔时使用的锥形钻头因为锥形钻头的中心轴线不与预计钻孔位置的接触面垂直而导致的摆动，进而提高了钻孔精度。

具体的，本实施例中，所述切削刀刃2的刃数大于等于两刃。具体的刃数可以根据钻孔的需要(如钻孔的直径、被钻位置的骨骼硬度等)进行选择，切削刀刃2的刃数优选为3刃、4刃、5刃、6刃中的任一种(图1中以切削刀刃的刃数为6刃为示例)。

进一步地，如图2所示，所述刃线21均处于同一平面，即所有切削刀刃2的刃线21均处于同一平面内。

另一方面，在切削刀刃2的刃数大于等于两刃时，由于医用钻头旋转时的转轴为钻头本体1的中心轴线，因此所述切削刀刃2可以围绕所述钻头本体1的中心轴线11均匀分布，具体如图3所示。

图3为本发明实施例提供的一种医用钻头的轴向示意图，图中所示的平面为切削刀刃2的刃线21所在的平面。图3中包括六条切削刀刃，所有切削刀刃的刃线21交于一点，该交点位于钻头本体1的中心轴线11上，即所述刃线21与所述钻头本体1的中心轴线11连接，且六条刃线21围绕交点均匀分布，以提高钻出的平面的精度。

具体的，进刀面22与钻头本体1的中心轴线11平行，也可以理解为进刀面22与刃线21所在的平面垂直。

具体的，由于切削刀刃2的刃线21所在的平面垂直于钻头本体1的中心轴线11，因此在旋转后，本发明提供的医用钻头可以在骨骼上钻取一个平面。

在钻取平面的过程中，由于曲线状刃线21使切削刀刃2的进刀面22以及退刀面23也呈曲线状的，进而可以减小排出碎屑时的阻力，以帮助骨屑随着医用钻头的旋转顺利排出。进一步地，所述曲线状可以为抛物线状。

具体的，本实施例中，如图1所示，医用钻头还包括：位于两相邻的切削刀刃2之间的容屑槽3，容屑槽3即相邻的两个切削刀刃2的进刀面22与退刀面23之间的凹槽，同时所述容屑槽3能够限制钻孔深度。

在医用钻头旋转时，骨屑随着医用钻头的旋转从容屑槽3中排出，但是在钻取的平面达到一定深度时，容屑槽3全部进入钻洞中，而本实施例提供的医用钻头没有与容屑槽3相连的排屑槽，导致骨屑无法从容屑槽3中排出，因此，当骨屑填满容屑槽3时，会使切削刀刃2无法继续工作，进而使医用钻头很难再继续深入，从而实现在使用本实施例提供的医用钻头钻孔的过程中，不使用限位装置，而是直接通过容屑槽3将钻孔深度限制在安全范围内。

具体的，本实施例中，可以通过改变进刀面22以及退刀面23的形状来改变容屑槽3的容积和深度，进而改变对钻孔深度的限制范围。具体的，如图1、图2所示，所述进刀面22与所述钻头本体1的中心轴线11平行，所述退刀面23可以为曲面。进一步地，如图2所示，退刀面23可以为下凹的弧面，以增加容屑槽3的容积，以及增加退刀面23与相邻切削刀刃2的进刀面22间的夹角，夹角增大后可以方便对医用钻头的容屑槽3进行清洗及无菌处理。可替代的，退刀面23也可以为s型曲面，在增加容屑槽3的容积和方便对容屑槽3进行清洗以及无菌处理的同时，还可以增加切削刀刃2的强度。

具体的，如图1所示，本实施例中，医用钻头还可以包括导向部4，所述导向部4用于限制所述医用钻头的入钻路径。

导向部4可以设置在钻头本体1上，导向部4的直径可以大于钻头本体1的直径。或者，导向部4可以通过卡槽等与导向装置连接。

导向部4可以为其他形状或尺寸，也可以通过其他方式与导向装置连接，本实施例在此不进行限定。

在手术中对骨骼进行钻孔时，可以首先使用本实施例提供的医用钻头在预计钻孔位置钻出一个平面作为工作面，然后再使用现有技术中的锥形钻头在工作面上钻孔。

由于预先钻出了一个作为工作面的平面，可以使锥形钻头的中心轴线与接触面垂直，从而避免钻孔时因为锥形钻头的中心轴线不与接触面垂直而摆动，进而减小了实际钻孔位置与预计钻孔位置之间的偏差，提高了钻孔精度。
