一种医药用智能护理车的制作方法

本发明涉及医药设备技术领域，具体为一种医药用智能护理车。

背景技术：

医药是预防或治疗或诊断人类和牲畜疾病的物质或制剂。药物按来源分天然药物和合成药物。医药也可预防疾病，治疗疾病，减少痛苦，增进健康，或增强机体对疾病的抵抗力或帮助诊断疾病的物质，医药是关于人类同疾病作斗争和增进健康的科学。它的对象是社会的人。因此，医学与社会科学、医学伦理学具有密切关系。

医药护理车也称医用护理车，用于在对病人进行护理时方便放置物品或者丢弃杂物，目前的医药护理车使用和操作时不够方便，对物品的摆放不够合理，对病人的换药不够方便。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种医药用智能护理车，解决了目前的医药护理车使用和操作时不够方便，对物品的摆放不够合理，对病人换药不够方便的问题。

(二)技术方案

为实现以上目的，本发明通过以下技术方案予以实现：一种医药用智能护理车，包括车身，所述车身底面的四角均安装有滚轮，车身左侧面的中部焊接有扶手，所述车身右侧面的顶部焊接有套箍，套箍上架设有垃圾斗，所述垃圾斗顶部的外侧焊接有把手，所述车身的右侧面开设有放置室，放置室的内放置有垃圾桶，所述车身上表面的右侧竖向开设有与放置室连通的滑槽，所述滑槽内滑动连接有插板，插板侧面的顶部开设有矩形的提孔。

所述车身正面右侧面的底部开设有容纳腔，容纳腔内壁的中部水平设置有隔板，所述车身正面右侧的顶部由上至下等距离开设有通槽，每个通槽内均安装有抽屉，所述抽屉上安装有拉手，抽屉的内腔安装有横隔条和竖隔条，所述横隔条和竖隔条将抽屉的内腔分隔为不少于一个的放置槽。

所述车身的上表面焊接有套筒，套筒侧面的顶部安装有紧固螺栓，套筒内套设有套管，所述紧固螺栓的螺杆端与套管的外表面接触，所述套管侧面的顶部焊接有边框，所述边框的底面与套管之间焊接有斜向设置的斜支杆，边框上架设有托盘，所述套管的顶部套设有立柱，所述套管侧面的顶部安装有定位螺栓，所述定位螺栓的螺纹端与立柱的外表面接触，所述立柱的顶部安装有转动销，所述转动销上销接有照明灯。

优选的，每个抽屉上拉手的数量均为两个，两个拉手分别设置在抽屉的前部和后部。

优选的，所述托盘和垃圾斗顶部的外侧均设置有卡条，所述托盘的卡条架设在边框的上表面，所述垃圾斗的卡条架设在套箍的上表面。

优选的，所述套管的底端焊接在车身上表面左侧的中部。

优选的，所述容纳腔位于抽屉的下方，并且容纳腔的宽度与抽屉的宽度相等。

优选的，所述斜支杆的数量为两个，两个斜支杆分别位于托盘的前侧和后侧。

(三)有益效果

本发明提供了一种医药用智能护理车。具备以下有益效果：

(1)、该医药用护理车，在车身的右侧面开设有放置室，能够对垃圾桶进行存放，通过垃圾桶的设置方便了医药垃圾的存放，利用与滑槽滑动连接插板能够对垃圾桶进行遮挡，不仅较为美观，而且避免了垃圾桶内异味的大量散发，较为环保。

(2)、该医药用护理车，在车身的右侧焊接套箍，在护理时利用套箍上垃圾斗能够对垃圾进行临时存放，然后通过把手将垃圾斗取下倾倒到垃圾桶内，使用较为方便，避免了清理垃圾时将垃圾桶取出的麻烦，操作较为简单，使用较为方便。

(3)、该医药用护理车，在车身的正面开设容纳腔，利用容纳腔和抽屉的配合能够对药品和医药器械进行放置，且由于竖隔条、横隔条和隔板的分隔作用，使物品的摆放较为整齐，方便了器械和药品的查找。

(4)、该医药用护理车，在套管上焊接边框，利用边框能够对托盘进行存放，方便了护士对病人的换药，由于套管套设在套筒内，从而利用套管的转动能够将边框移动到病床的上方，然后利用紧固螺栓进行定位，使用较为简单，斜支杆的斜向设置能够与边框以及套管之间构成稳定的三角形结构，提高了边框的稳定性。

(5)、该医药用护理车，在套管内套设立柱，并在立柱的顶端销接照明灯，利用照明灯能够在换药或打扫时进行照明，由于照明灯通过转动销与立柱销接，从而能够利用照明灯在转动销上的转动对照明灯的照射角度进行调节，通过调节立柱与套管之间的位置，能够对照明灯的照射高度进行调节，然后利用定位螺栓进行紧固，使用较为方便。

附图说明

图1为本发明结构示意图；

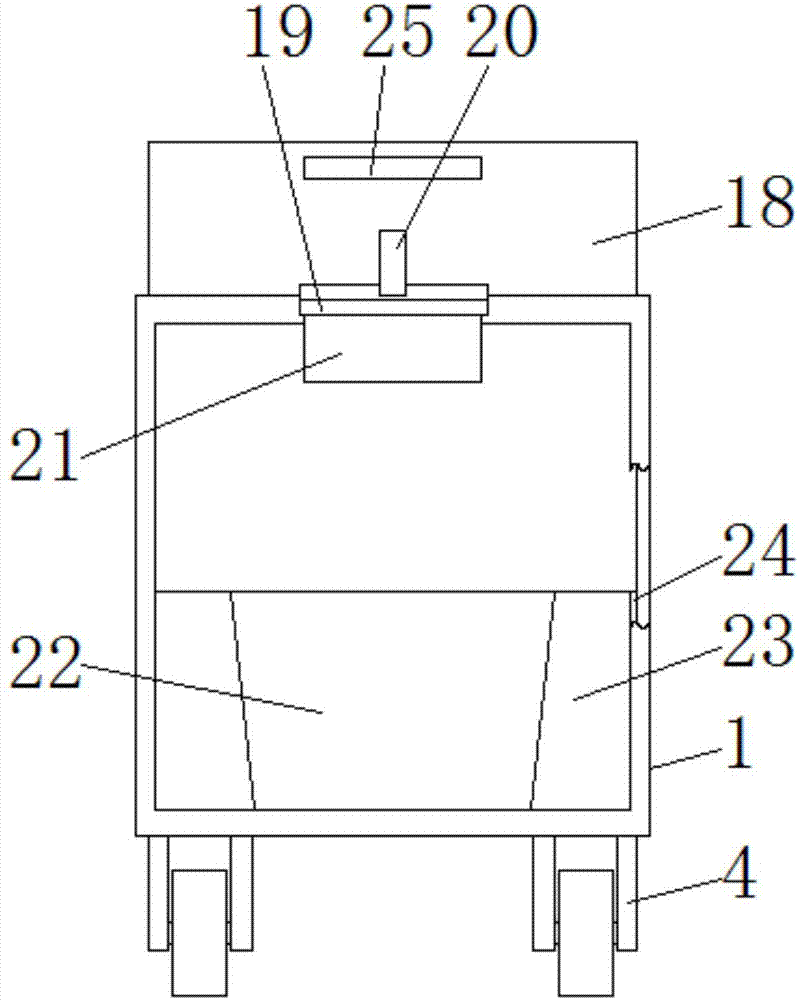

图2为本发明车身结构右视图；

图3为本发明抽屉结构俯视图。

图中：1车身、2隔板、3容纳腔、4滚轮、5扶手、6套筒、7紧固螺栓、8斜支杆、9托盘、10边框、11照明灯、12转动销、13立柱、14定位螺栓、15套管、16拉手、17抽屉、18插板、19套箍、20把手、21垃圾斗、22垃圾桶、23放置室、24滑槽、25提孔、26竖隔条、27横隔条、28放置槽、29通槽。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种医药用智能护理车，包括车身(1)，车身(1)底面的四角均安装有滚轮(4)，车身(1)左侧面的中部焊接有扶手(5)，车身(1)右侧面的顶部焊接有套箍(19)，套箍(19)上架设有垃圾斗(21)，垃圾斗(21)顶部的外侧焊接有把手(20)，在车身(1)的右侧焊接套箍(19)，在护理时利用套箍(19)上垃圾斗(21)能够对垃圾进行临时存放，然后通过把手(20)将垃圾斗(21)取下倾倒到垃圾桶(22)内，使用较为方便，避免了清理垃圾时将垃圾桶(22)取出的麻烦，操作较为简单，使用较为方便，车身(1)的右侧面开设有放置室(23)，放置室(23)的内放置有垃圾桶(22)，车身(1)上表面的右侧竖向开设有与放置室(23)连通的滑槽(24)，滑槽(24)内滑动连接有插板(18)，插板(18)侧面的顶部开设有矩形的提孔(25)，在车身(1)的右侧面开设有放置室(23)，能够对垃圾桶(22)进行存放，通过垃圾桶(22)的设置方便了医药垃圾的存放，利用与滑槽(24)滑动连接插板(18)能够对垃圾桶(22)进行遮挡，不仅较为美观，而且避免了垃圾桶(22)内异味的大量散发，较为环保。

车身(1)正面右侧面的底部开设有容纳腔(3)，容纳腔(3)位于抽屉(17)的下方，并且容纳腔(3)的宽度与抽屉(17)的宽度相等，容纳腔(3)内壁的中部水平设置有隔板(2)，车身(1)正面右侧的顶部由上至下等距离开设有通槽(29)，每个通槽(29)内均安装有抽屉(17)，抽屉(17)上安装有拉手(16)，每个抽屉(17)上拉手(16)的数量均为两个，两个拉手(16)分别设置在抽屉(17)的前部和后部，从而能够从不同方向将抽屉(17)拉出，抽屉(17)的内腔安装有横隔条(27)和竖隔条(26)，横隔条(27)和竖隔条(26)将抽屉(17)的内腔分隔为不少于一个的放置槽(28)，在车身(1)的正面开设容纳腔(3)，利用容纳腔(3)和抽屉(17)的配合能够对药品和医药器械进行放置，且由于竖隔条(26)、横隔条(27)和隔板(2)的分隔作用，使物品的摆放较为整齐，方便了器械和药品的查找。

车身(1)的上表面焊接有套筒(6)，套筒(6)侧面的顶部安装有紧固螺栓(7)，套筒(6)内套设有套管(15)，套管(15)的底端焊接在车身(1)上表面左侧的中部，紧固螺栓(7)的螺杆端与套管(15)的外表面接触，套管(15)侧面的顶部焊接有边框(10)，边框(10)的底面与套管(15)之间焊接有斜向设置的斜支杆(8)，斜支杆(8)的数量为两个，两个斜支杆(8)分别位于托盘(9)的前侧和后侧，边框(10)上架设有托盘(9)，在套管(15)上焊接边框(10)，利用边框(10)能够对托盘(9)进行存放，方便了护士对病人的换药，由于套管(15)套设在套筒(6)内，从而利用套管(15)的转动能够将边框(10)移动到病床的上方，然后利用紧固螺栓(7)进行定位，使用较为简单，斜支杆(8)的斜向设置能够与边框(10)以及套管(15)之间构成稳定的三角形结构，提高了边框(10)的稳定性，托盘(9)和垃圾斗(21)顶部的外侧均设置有卡条，托盘(9)的卡条架设在边框(10)的上表面，垃圾斗(21)的卡条架设在套箍(19)的上表面，套管(15)的顶部套设有立柱(13)，套管(15)侧面的顶部安装有定位螺栓(14)，定位螺栓(14)的螺纹端与立柱(13)的外表面接触，立柱(13)的顶部安装有转动销(12)，转动销(12)上销接有照明灯(11)，在套管(15)内套设立柱(13)，并在立柱(13)的顶端销接照明灯(11)，利用照明灯(11)能够在换药或打扫时进行照明，由于照明灯(11)通过转动销(12)与立柱(13)销接，从而能够利用照明灯(11)在转动销(12)上的转动对照明灯(11)的照射角度进行调节，通过调节立柱(13)与套管(15)之间的位置，能够对照明灯(11)的照射高度进行调节，然后利用定位螺栓(14)进行紧固，使用较为方便。

需要说明的是，在本文中，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
