一种妇科护理用托盘的制作方法

本发明涉及医疗器械技术领域，具体为一种妇科护理用托盘。

背景技术：

目前，临床上给妇科病人进行消毒换药或检查时，病人经常会从阴道部位流出污液或血液等污物，通常情况下，大多是在病人臀下垫上一次性无菌床单或卫生纸，然而这种做法却还是无法从根本上解决污染问题，少数医院在检查时会给妇科病人臀下垫上托盘。

常见的妇科护理托盘病人使用时的舒适度很差，往往都是通过一个硬质且符合臀部身体曲线的托盘垫在病人臀部下方，但是这样无法使妇科病人保持舒服的坐姿，难免会产生轻微挪动，护理医生会因此而产生消毒困难的问题，无法准确的对病人阴部进行换药处理，严重时可能还会产生病菌感染，给病人和护理医生都带来了极大的不便。

技术实现要素：

本发明的目的在于提供一种妇科护理用托盘，具备病人使用舒适度高的优点，解决了常见的妇科护理托盘的病人使用时舒适度很差的问题。

为实现上述目的，本发明提供如下技术方案：一种妇科护理用托盘，包括支撑底座，所述支撑底座顶部的后侧对称设置有两个伸缩杆，两个伸缩杆的顶部通过托盘本体固定连接，所述支撑底座顶部前侧且对应伸缩杆的位置对称设置有两个固定柱，所述托盘本体底部对应固定柱的位置固定连接有圆形套筒，所述固定柱的顶部贯穿圆形套筒且延伸至其内部，位于圆形套筒外部的固定柱表面套设有第一缓冲弹簧，所述托盘本体底部且对应固定柱的位置开设有插槽，所述插槽内壁顶部且对应圆形套筒两侧的位置均固定连接有第二缓冲弹簧，所述支撑底座顶部的两侧均固定连接有软质坐垫，所述支撑底座的后侧固定连接有连接板，所述连接板的顶部固定连接有固定块，所述固定块的左侧设置有第一旋转板，所述固定块的右侧设置有第二旋转板，所述第一旋转板的左侧设置有旋转轴，所述旋转轴的右端从左向右依次贯穿第一旋转板、固定块和第二旋转板且延伸至第二旋转板的外部，所述第一旋转板的顶部固定连接有靠背，所述第二旋转板的顶部与靠背的底部固定链接，所述靠背的前侧固定连接有软质靠垫，所述固定块顶部且对应靠背后侧的位置固定连接有支撑板。

优选的，所述第一插槽内壁顶部且位于两个第二缓冲弹簧之间的位置固定连接有减震柱，所述固定柱顶部且对应减震柱的位置开设有减震槽，所述减震槽内壁的底部固定连接有第三缓冲弹簧。

优选的，所述圆形套筒内壁两侧且对应固定柱的位置对称设置有四个支撑杆，所述支撑杆靠近固定柱的一侧设置有滑轮。

优选的，所述托盘本体的两侧均固定连接有扶手，所述扶手的表面套设有防滑垫。

优选的，所述支撑板前侧且对应靠背的位置固定连接有第四缓冲弹簧。

优选的，所述圆形套筒内壁且对应支撑杆的位置设置有第一加强筋，所述固定块顶部且对应支撑板后侧的位置设置有第二加强筋。

与现有技术相比，本发明的有益效果如下：

1、本发明通过设置固定柱、圆形套筒、第一缓冲弹簧、插槽、第二缓冲弹簧、软质坐垫、第一旋转板、第二旋转板、靠背和软质靠垫，解决了常见的妇科护理托盘的病人使用时舒适度很差的问题，病人可以通过弹簧的缓冲并将背部靠在靠背上，可以调整好自己舒服的姿态来进行检查，避免了因坐姿不适挪动而产生消毒困难的问题，护理医生可以准确的对病人阴部进行换药处理，不会产生病菌感染等严重的问题，给病人和护理医生都带来了极大的方便。

2、本发明通过设置减震柱、减震槽和第三缓冲弹簧，可以进一步有效的增加病人在坐下时的缓冲弹力，病人可以更加舒服的调整坐姿，有利于护理医生的检查，通过设置支撑杆和滑轮，可以有效减小固定柱在圆形套筒上的摩擦，使病人在坐下时更加容易，通过设置扶手和防滑垫，病人在坐稳后可以将手放在扶手上，不会挪动，更加有利于护理医生的检查，通过设置第四缓冲弹簧，病人在靠在靠背后，避免靠背后侧直接接触到支撑板，产生剧烈刚性碰撞，第四缓冲弹簧可以有效的增加患者背部的舒适度，通过设置第一加强筋和第二加强筋，分别加固了支撑杆在圆形套筒内壁和支撑板在固定块顶部上的固定，防止过大的力使支撑杆和支撑板的折断。

附图说明

图1为本发明主视图的结构剖面图；

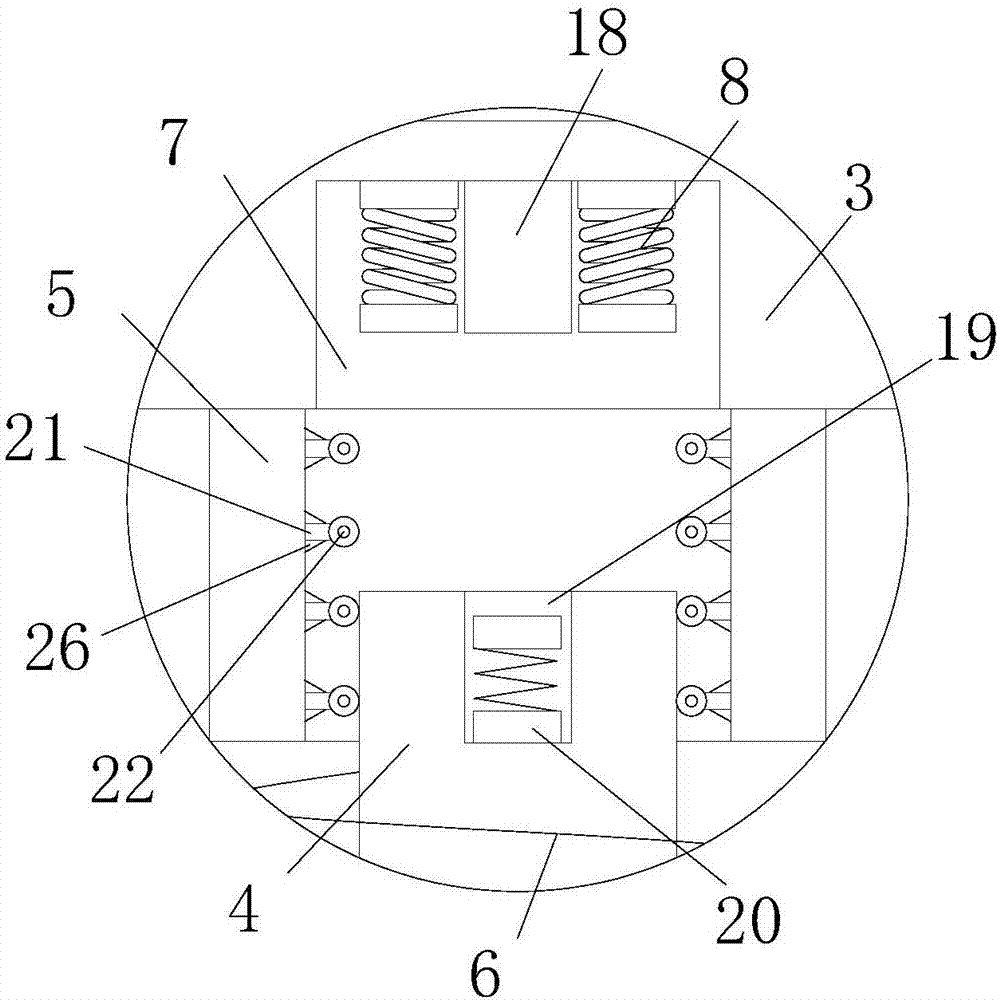

图2为本发明图1中a-a的局部放大图；

图3为本发明侧视图的结构示意图；

图4为本发明俯视图的结构示意图。

图中：1支撑底座、2伸缩杆、3托盘本体、4固定柱、5圆形套筒、6第一缓冲弹簧、7插槽、8第二缓冲弹簧、9软质坐垫、10连接板、11固定块、12第一旋转板、13第二旋转板、14旋转轴、15靠背、16软质靠垫、17支撑板、18减震柱、19减震槽、20第三缓冲弹簧、21支撑杆、22滑轮、23扶手、24防滑垫、25第四缓冲弹簧、26第一加强筋、27第二加强筋。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-4，一种妇科护理用托盘，包括支撑底座1，支撑底座1顶部的后侧对称设置有两个伸缩杆2，两个伸缩杆2的顶部通过托盘本体3固定连接，托盘本体3的两侧均固定连接有扶手23，扶手23的表面套设有防滑垫24，支撑底座1顶部前侧且对应伸缩杆2的位置对称设置有两个固定柱4，托盘本体3底部对应固定柱4的位置固定连接有圆形套筒5，固定柱4的顶部贯穿圆形套筒5且延伸至其内部，位于圆形套筒5外部的固定柱4表面套设有第一缓冲弹簧6，圆形套筒5内壁两侧且对应固定柱4的位置对称设置有四个支撑杆21，圆形套筒5内壁且对应支撑杆21的位置设置有第一加强筋26，支撑杆21靠近固定柱4的一侧设置有滑轮22，托盘本体3底部且对应固定柱4的位置开设有插槽7，插槽7内壁顶部且对应圆形套筒5两侧的位置均固定连接有第二缓冲弹簧8，第一插槽7内壁顶部且位于两个第二缓冲弹簧8之间的位置固定连接有减震柱18，固定柱4顶部且对应减震柱18的位置开设有减震槽19，减震槽19内壁的底部固定连接有第三缓冲弹簧20，支撑底座1顶部的两侧均固定连接有软质坐垫9，支撑底座1的后侧固定连接有连接板10，连接板10的顶部固定连接有固定块11，固定块11的左侧设置有第一旋转板12，固定块11的右侧设置有第二旋转板13，第一旋转板12的左侧设置有旋转轴14，旋转轴14的右端从左向右依次贯穿第一旋转板12、固定块11和第二旋转板13且延伸至第二旋转板13的外部，第一旋转板12的顶部固定连接有靠背15，第二旋转板13的顶部与靠背15的底部固定链接，靠背15的前侧固定连接有软质靠垫16，固定块11顶部且对应靠背15后侧的位置固定连接有支撑板17，固定块11顶部且对应支撑板17后侧的位置设置有第二加强筋27，支撑板17前侧且对应靠背15的位置固定连接有第四缓冲弹簧25，通过设置减震柱18、减震槽19和第三缓冲弹簧20，可以进一步有效的增加病人在坐下时的缓冲弹力，病人可以更加舒服的调整坐姿，有利于护理医生的检查，通过设置支撑杆21和滑轮22，可以有效减小固定柱4在圆形套筒5上的摩擦，使病人在坐下时更加容易，通过设置扶手23和防滑垫24，病人在坐稳后可以将手放在扶手23上，不会挪动，更加有利于护理医生的检查，通过设置第四缓冲弹簧25，病人在靠在靠背15后，避免靠背15后侧直接接触到支撑板17，产生剧烈刚性碰撞，第四缓冲弹簧25可以有效的增加患者背部的舒适度，通过设置第一加强筋26和第二加强筋27，分别加固了支撑杆21在圆形套筒5内壁和支撑板17在固定块11顶部上的固定，防止过大的力使支撑杆21和支撑板17的折断，通过设置固定柱4、圆形套筒5、第一缓冲弹簧6、插槽7、第二缓冲弹簧8、软质坐垫9、第一旋转板12、第二旋转板13、靠背15和软质靠垫16，解决了常见的妇科护理托盘的病人使用时舒适度很差的问题，病人可以通过弹簧的缓冲并将背部靠在靠背15上，可以调整好自己舒服的姿态来进行检查，避免了因坐姿不适挪动而产生消毒困难的问题，护理医生可以准确的对病人阴部进行换药处理，不会产生病菌感染等严重的问题，给病人和护理医生都带来了极大的方便。

使用时，病人坐在软质坐垫9上，并将背部靠在靠背15前侧的软质靠垫16上，靠背15经第一旋转板12和第二旋转板13的作用，靠背15后侧压在第四缓冲弹簧25之上，伸缩杆2下降，此时固定柱4插在圆形套筒5内，固定柱4顶部的减震槽19由减震柱18插入，减震柱18底端压在第三缓冲弹簧20之上，固定柱4顶部的两侧压在第二缓冲弹簧8上，实现多次的弹力缓冲，病人调整好坐姿后身体处于后倾状态，病人只需要扶住扶手23，护理医生即可对妇科病人进行阴部的检查和换药处理，病人也会因坐姿舒适而不会挪动，整体的使用效果极好。

综上所述：该妇科护理用托盘，通过设置固定柱4、圆形套筒5、第一缓冲弹簧6、插槽7、第二缓冲弹簧8、软质坐垫9、第一旋转板12、第二旋转板13、靠背15和软质靠垫16，解决了常见的妇科护理托盘的病人使用时舒适度很差的问题。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
