电动牙刷的制作方法

本发明属于牙刷领域，具体涉及一种电动牙刷。

背景技术：

牙刷作为人们日常生活中必备的牙齿清理和护理工具，与口腔接触最为密切。近来年，电动牙刷得到了越来越广泛的使用，电动牙刷相对于手动(无动力)牙刷而言，其优点在于，它使刷毛以比用人工可能达到的更高的速度运动，还施加了不同类型和方向的运动。这些运动通常与使用者的手工运动一起，提供了比手动牙刷更好的清洁效果。

电动牙刷一般是靠震动、旋转或摆动来清洁牙齿，有一些还装有超声波仪器，靠脉冲、喷水清洁牙齿。市面上卖几十元的普通电动牙刷，只是单纯的震动或旋转等来清洁牙齿，其频率和力度都很大，而且是固定的。超声波牙刷一般不会对牙齿和牙龈造成危害，而且能把牙齿清洗得非常干净，但很昂贵。

电动旋转牙刷的牙刷丝是采用旋转运动的方式，所以需要在每个牙面上停留一段时间，要顾及到整个牙面，才能达到清洁牙齿的目的，比较费时间。因此，使用电动牙刷时需要有足够的耐心，才能真正地清洁牙齿。如果只是把牙刷放进嘴里，而不同步地进行上下移动，也不能彻底清洁牙齿的窝沟、牙龈沟和齿缝等特殊部位的病菌，同样会引发牙病。正确的使用电动牙刷确实具有清除牙菌斑、预防龋齿和牙周炎的作用，但这些作用和普通牙刷无异。电动震动牙刷则是通过牙刷丝与牙齿接触，牙刷丝与牙齿摩擦的方式除去表面污垢、菌斑及色渍。超声波牙刷是继普通牙刷、电动牙刷之后的新型牙刷，其是利用超声波能量在牙周的空化效应达到清除牙周的病菌和不洁物，其清洁范围能覆盖牙周各个部位，双频超声波牙刷是在刷头内藏一个超声波压电换能器，由安装在中空的刷柄内的驱动电路激励产生振动，发射超声波能量。

目前，以上各种牙刷采用的牙刷丝大多是常用的尼龙毛或杜邦毛，与牙齿之间的研磨洁牙效率低，无法达到快速洁牙的目的，更无法与医院常用的手工洁牙和超声波洁牙方式相比。此外，现有的一些牙刷丝表面完全被牙刷丝基质完全包覆，或者采用了细小砂，表面光滑，摩擦值较低，与牙齿之间的研磨洁牙效率低，难以对牙垢进行有效清理，并不能起到很好的摩擦效果，也不能达到快速除垢、快速洁牙效果。目前医院常用的手工洁牙和超声波洁牙方式一般在1～3小时能完成洁牙，效率也较低。

鉴于此，特提出本发明。

技术实现要素：

本发明的目的在于提供一种电动牙刷，将研磨材料颗粒引入到牙刷丝本体上，增加牙齿表面与牙刷丝的摩擦值，不仅能够有效清洗牙垢，而且具有快速洁牙的特点，具有显著突出的洁牙效果。

为实现上述目的，本发明采用的技术方案为：

根据本发明的一个方面，本发明提供一种电动牙刷，包括牙刷头以及用于振动和/或转动所述牙刷头的驱动装置；

所述牙刷头包括刷柄部和设置在所述刷柄部一端的刷毛部，所述刷毛部包括牙刷丝本体和研磨材料颗粒；

所述牙刷丝本体的外表面设有所述研磨材料颗粒。

作为进一步优选技术方案，所述研磨材料颗粒包括粒度≥800目的刚玉粉、碳化硅粉或金刚砂粉中的任意一种或多种的混合物；

优选地，所述研磨材料颗粒的粒度为800～2500目，优选为900～2000目，进一步优选为1000～1500目。

作为进一步优选技术方案，所述研磨材料颗粒包括质量比为(0.5～2)：(0.5～2)：(0.5～2)的碳化硅粉、刚玉粉和金刚砂粉，优选包括质量比为(1～1.5)：(1～1.5)：(1～1.5)的碳化硅粉、刚玉粉和金刚砂粉，进一步优选包括质量比为1：1：1的碳化硅粉、刚玉粉和金刚砂粉；

或者，所述研磨材料颗粒包括质量比为(0.5～2)：(0.5～2)的碳化硅粉和刚玉粉，优选包括质量比为(1～1.5)：(1～1.5)的碳化硅粉和刚玉粉，进一步优选包括质量比为1：1的碳化硅粉和刚玉粉；

或者，所述研磨材料颗粒包括质量比为(0.5～2)：(0.5～2)的碳化硅粉和金刚砂粉，优选包括质量比为(1～1.5)：(1～1.5)的碳化硅粉和金刚砂粉，进一步优选包括质量比为1：1的碳化硅粉和金刚砂粉；

或者，所述研磨材料颗粒包括质量比为(0.5～2)：(0.5～2)的金刚砂粉和刚玉粉，优选包括质量比为(1～1.5)：(1～1.5)的金刚砂粉和刚玉粉，进一步优选包括质量比为1：1的金刚砂粉和刚玉粉。

作为进一步优选技术方案，所述的研磨材料颗粒通过粘结剂固定在所述牙刷丝本体的外表面；

优选地，所述研磨材料颗粒采用如下方式固定在所述牙刷丝本体的外表面：

先在牙刷丝本体外表面涂覆一层粘结剂，再把研磨材料颗粒均匀覆盖在上面，压实，经加热固化后得到外表面设有研磨材料颗粒的牙刷丝。

作为进一步优选技术方案，所述粘结剂包括聚丙烯酸树脂、环氧树脂、聚氨酯和不饱和聚酯中的一种或多种的混合物。

作为进一步优选技术方案，所述牙刷丝本体由尼龙、聚酯、聚丙烯或猪鬃毛中的一种或多种材料制成。

作为进一步优选技术方案，还包括漱口液输入装置，所述漱口液输入装置与所述刷柄部连接。

作为进一步优选技术方案，所述刷柄部的内部设有中空通道，所述中空通道的入口与所述漱口液输入装置相连通，所述中空通道的出口与所述刷毛部底部相连通；

优选地，所述刷毛部的多根牙刷丝贯穿刷毛部底部，所述漱口液输入装置输送的漱口液经刷柄部的中空通道进入刷毛部，从刷毛部中相邻的牙刷丝之间的间隙流出。

作为进一步优选技术方案，所述漱口液输入装置包括医用生理盐水输液装置。

作为进一步优选技术方案，所述驱动装置包括电机，所述电机的输出轴与所述牙刷头的尾端连接。

与现有技术相比，本发明的有益效果在于：

本发明的电动牙刷为快速除垢洁牙保健型电动牙刷，该牙刷不仅能够有效清洗牙垢，还能够抑制牙龈出血、预防牙周炎，同时还具有快速洁牙的特点，能够在0.5～2小时内完成洁牙，使用便捷有效，洁牙效果显著突出。

本发明把研磨材料颗粒引入到牙刷丝本体上，制备出牙刷丝，研磨材料颗粒直接与牙齿接触，在实际刷牙过程中可以深入到牙缝及龈下，通过研磨的方式可以去除菌斑和牙结石，同时也可通过研磨的方式快速除去牙齿表面的菌斑、牙结石和色渍等污垢，起到洁牙作用。同时由于通过牙刷丝与牙齿接触，属于软接触，与目前已有的医院手工洁牙、喷砂洁牙和超声洁牙相比，对牙齿表面损伤小，同时实现在家洁牙，无需上医院，省时省力，也省费用。

采用本发明的电动牙刷，能有效去除龈上菌斑、牙结石和色渍，同时也能去除牙缝中和龈下菌斑和牙结石，可以起到洁牙和牙周保护双作用，在保证牙齿洁白的同时，能预防牙周炎的产生，减缓牙周炎病情，还可防止牙龈出血，有效缓解了现有普通牙刷清洗牙垢效果差和效率低的问题，以及为保护牙齿需要定期上医院进行洁牙保护的问题。

附图说明

为了更清楚地说明本发明具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本发明的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明实施例提供的电动牙刷结构示意图；

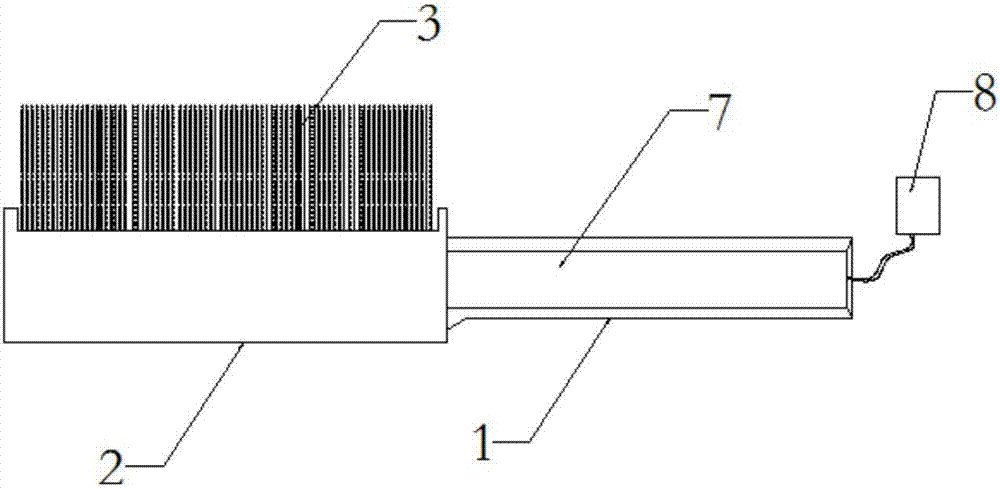

图2为本发明实施例提供的电动牙刷头结构示意图；

图3为本发明实施例提供的牙刷丝结构示意图；

图4为本发明实施例除垢前的牙齿图；

图5为采用本发明实施例提供的电动牙刷进行第一次除垢刷牙后的牙齿图；

图6为采用本发明实施例提供的电动牙刷进行第二次除垢刷牙后的牙齿图；

图7为采用本发明实施例提供的电动牙刷进行第三次除垢刷牙后的牙齿图；

图8为采用本发明实施例提供的电动牙刷进行第四次除垢刷牙后的牙齿图；

图9为采用本发明实施例提供的电动牙刷进行第五次除垢刷牙后的牙齿图。

图标：1－刷柄部；2－刷毛部；3－牙刷丝；4－牙刷丝本体；5－研磨材料颗粒；6－粘结剂；7－中空通道；8－漱口液输入装置；9－电机。

具体实施方式

下面对本发明的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

在本发明的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“顶”、“底”、水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

本实施方式提供的电动牙刷，包括牙刷头以及用于振动和/或转动所述牙刷头的驱动装置；

所述牙刷头包括刷柄部和设置在所述刷柄部一端的刷毛部，所述刷毛部包括牙刷丝本体和研磨材料颗粒；

所述牙刷丝本体的外表面设有所述研磨材料颗粒。

为缓解现有的普通牙刷清洗牙垢效果差、效率低的问题和为保护牙齿需要定期上医院进行洁牙保护，本发明提供一种电动牙刷，可有效快速清洁牙齿，同时可预防或减缓牙周炎，能在0.5～2小时内完成牙齿清洁，便捷有效，效果显著突出。

在一种可选的实施方式中，所述研磨材料颗粒包括粒度≥800目的刚玉粉、碳化硅粉或金刚砂粉中的任意一种或多种的混合物；

优选地，所述研磨材料颗粒的粒度为800～2500目，优选为900～2000目，进一步优选为1000～1500目。

在一种可选的实施方式中，还包括漱口液输入装置，所述漱口液输入装置与所述刷柄部连接。

在一种可选的实施方式中，所述刷柄部的内部设有中空通道，所述中空通道的入口与所述漱口液输入装置相连通，所述中空通道的出口与所述刷毛部底部相连通；

优选地，所述刷毛部的多根牙刷丝贯穿刷毛部底部，所述漱口液输入装置输送的漱口液经刷柄部的中空通道进入刷毛部，从刷毛部中相邻的牙刷丝之间的间隙流出。

本发明的研磨材料颗粒为较粗的颗粒，研磨颗粒材料的粒度大于800目，优选为在1000目以上。将粗颗粒的研磨材料颗粒引入到牙刷丝本体上，起到显著突出的洁牙效果是本领域技术人员不容易想到的，原因是：现有的普通的牙刷丝表面光滑，摩擦值低，并不能起到很好的摩擦效果，而在牙刷丝本体上引入研磨材料颗粒，增加了牙齿表面与牙刷丝的摩擦值，从而大大提高研磨洁牙的效果。

本发明的电动牙刷能够深入清理牙缝，牙龈内结石，减轻牙周炎，起到防止牙周炎形成作用，在保证牙齿洁白的同时，能预防牙周炎的产生，减缓牙周炎病情，配合相应的漱口水可防止牙龈出血。本发明将普通的牙刷丝替换成表面含研磨材料颗粒的牙刷丝，并且在牙刷头内部设有中空管道，可以连接漱口液输入装置，以达到在刷牙过程中漱口液可以源源不断输入牙刷头的目的，并且可以有效清洁牙齿的同时预防牙周炎防止牙龈出血。

本发明中，所述研磨材料颗粒的粒度典型但非限制性的为：800目、850目、900目、950目、1000目、1050目、1100目、1150目、1200目、1250目、1300目、1350目、1400目、1450目、1500目、1600目、1700目、1800目、1900目、2000目、2100目、2200目、2300目、2400目或2500目。

在一种可选的实施方式中，所述研磨材料颗粒包括质量比为(0.5～2)：(0.5～2)：(0.5～2)的碳化硅粉、刚玉粉和金刚砂粉；

优选地，所述研磨材料颗粒包括质量比为(1～1.5)：(1～1.5)：(1～1.5)的碳化硅粉、刚玉粉和金刚砂粉；

更优选地，所述研磨材料颗粒包括质量比为1：1：1的碳化硅粉、刚玉粉和金刚砂粉。

在一种可选的实施方式中，所述研磨材料颗粒包括质量比为(0.5～2)：(0.5～2)的碳化硅粉和刚玉粉，优选包括质量比为(1～1.5)：(1～1.5)的碳化硅粉和刚玉粉，进一步优选包括质量比为1：1的碳化硅粉和刚玉粉；

或者，所述研磨材料颗粒包括质量比为(0.5～2)：(0.5～2)的碳化硅粉和金刚砂粉，优选包括质量比为(1～1.5)：(1～1.5)的碳化硅粉和金刚砂粉，进一步优选包括质量比为1：1的碳化硅粉和金刚砂粉；

或者，所述研磨材料颗粒包括质量比为(0.5～2)：(0.5～2)的金刚砂粉和刚玉粉，优选包括质量比为(1～1.5)：(1～1.5)的金刚砂粉和刚玉粉，进一步优选包括质量比为1：1的金刚砂粉和刚玉粉。

本发明中，所述的研磨材料颗粒可采用刚玉粉、碳化硅粉或金刚砂粉中的任意一种、两种或三种。采用上述三种的研磨颗粒材料具有原料易得，来源广泛，成本低，化学稳定性强，耐磨性好等的特点；在上述颗粒粒度范围内，以及上述的各原料之间的质量比例范围内，能够获得上述的显著突出的洁牙效果。

在一个具体实施方式中，可选的，研磨材料颗粒包括碳化硅粉、刚玉粉和金刚砂粉，其中碳化硅粉、刚玉粉和金刚砂粉的质量比为0.5：1：2、0.5：0.5：1、0.5：0.6：0.7、0.5：2：1、2：1：1、2：2：1、1：1.2：1.2、1：1.5：1.2、1：1.2：1.5、1.5：1.2：1.2或1：1：1。

在一个具体实施方式中，可选的，研磨材料颗粒包括碳化硅粉和刚玉粉，其中碳化硅粉和刚玉粉的质量比为0.5：0.8、0.5：1、0.5：2、2：0.5、1：0.5、0.8：0.5、1：1.1、1：1.2、1：1.3、1：1.4、1：1.5、1.5：1、1.4：1、1.3：1、1.2：1、1.1：1或1：1。

在一个具体实施方式中，可选的，研磨材料颗粒包括碳化硅粉和金刚砂粉，其中碳化硅粉和金刚砂粉的质量比为0.5：0.8、0.5：1、0.5：2、2：0.5、1：0.5、0.8：0.5、1：1.1、1：1.2、1：1.3、1：1.4、1：1.5、1.5：1、1.4：1、1.3：1、1.2：1、1.1：1或1：1。

在一个具体实施方式中，可选的，研磨材料颗粒包括金刚砂粉和刚玉粉，其中金刚砂粉和刚玉粉的质量比为0.5：0.8、0.5：1、0.5：2、2：0.5、1：0.5、0.8：0.5、1：1.1、1：1.2、1：1.3、1：1.4、1：1.5、1.5：1、1.4：1、1.3：1、1.2：1、1.1：1或1：1。

在一个具体实施方式中，可选的，研磨材料颗粒为刚玉粉、碳化硅粉或金刚砂粉中的一种。

在一种可选的实施方式中，所述的研磨材料颗粒通过粘结剂固定在所述牙刷丝本体的外表面；

优选地，所述研磨材料颗粒采用如下方式固定在所述牙刷丝本体的外表面：

先在牙刷丝本体外表面涂覆一层粘结剂，再把研磨材料颗粒均匀覆盖在上面，压实，经加热固化后得到外表面设有研磨材料颗粒的牙刷丝。

在一种可选的实施方式中，所述粘结剂包括聚丙烯酸树脂、环氧树脂、聚氨酯和不饱和聚酯中的一种或多种的混合物。

本发明的的研磨材料颗粒的固定方式是先在牙刷丝本体表面涂一层粘结剂，再均匀覆盖研磨材料颗粒并压实，经加热固化后得到表面带有研磨材料颗粒的牙刷丝。这种固定方式或者牙刷丝的制备方式，操作简单，易于实施，效率高，成本低，产品的结构稳定可靠，使用效果好，整个过程中无需特殊的、复杂的设备，便可制备出能够快速、有效清洗牙垢，还能够抑制牙龈出血预防牙周炎的牙刷丝。

本发明中在研磨颗粒材料和牙刷丝本体之间加入了粘结剂，通过粘结剂的加入，可以增加牙刷丝本体材料和研磨材料颗粒之间的相互作用，在制作时更加均匀的分散，并且使得产品结构稳定牢靠。本发明中所述的粘结剂优选为聚丙烯酸树脂、环氧树脂、聚氨酯和不饱和聚酯中的一种或多种，具有较好的粘结效果以及和研磨颗粒材料的配合作用。

在一种可选的实施方式中，所述牙刷丝本体由尼龙、聚酯、聚丙烯或猪鬃毛中的一种或多种材料制成。

这里需要说明的是，本发明中的牙刷丝本体采用的是现有的常用的牙刷丝材料，其中尼龙包括尼龙6、尼龙66、尼龙610、尼龙612、尼龙12、尼龙1212、尼龙1010等；聚酯包括pbt(polybutyleneterephthalate，聚对苯二甲酸丁二醇酯)。

本发明对牙刷丝本体的形状结构及排列方式等并无特殊的限制。

在一种可选的实施方式中，所述漱口液输入装置包括医用生理盐水输液装置。

漱口液的作用是保持刷毛湿润，其用量很少，另外，漱口液内引入各种功能组分，还可以防止牙龈出血。

本发明在刷柄部的内部设有用于刷牙时输送漱口液的中空通道，中空通道与漱口液输入装置和刷毛部底部的配合，能够达到在刷牙过程中漱口液可以源源不断流到牙刷头的目的，在有效清洁牙齿的同时预防牙周炎和防止牙龈出血。采用本发明的电动牙刷头能够在0.5～2小时内完成洁牙，洁牙效率高，效果好。

在一种可选的实施方式中，所述驱动装置包括电机，所述电机的输出轴与所述牙刷头的尾端连接。

本发明的驱动装置可用于震动/转动牙刷头，其中转动包括旋转和摆动；牙刷头通过旋转、摆动或震动以清洁牙齿。

可选地，电机为震动电机；震动电机与电池连接，由电池进行供电。

可选地，电机设置在电动牙刷的手持部内，手持部的一侧设有控制开关和调速开关。

可选地，电池为可充电电池，手持部上设有给电池充电的充电插口。

可以理解的是，本发明的电动牙刷的关键在牙刷头和漱口液输入装置，对于驱动装置、电机的具体形式及其它部件的结构设置等不做过多的限定，采用本领域常用的结构形式即可。

在一种优选的具体实施方式中，所述的电动牙刷包括牙刷头以及用于振动和/或转动所述牙刷头的电机；牙刷头包括刷柄部和设置在刷柄部一端的刷毛部，刷毛部包括牙刷丝，牙刷丝包括牙刷丝本体和设在牙刷丝本体外表面的研磨材料颗粒；并且研磨材料颗粒通过粘结剂固定在牙刷丝本体的外表面；还包括与刷柄部连接的漱口液输入装置。

进一步地讲，电机的输出轴与所述牙刷头的尾端连接。刷柄部的内部设有中空通道，中空通道的入口与漱口液输入装置相连通，中空通道的出口与刷毛部底部相连通；刷毛部的多根牙刷丝贯穿刷毛部底部，漱口液输入装置输送的漱口液经刷柄部的中空通道进入刷毛部，从刷毛部中相邻的牙刷丝之间的间隙流出。漱口液输入装置可采用医用生理盐水输液装置，配套的漱口液具有加快除垢速度和止血功能。

研磨材料颗粒可以是由粒度超过1000目的刚玉粉、碳化硅粉或金刚砂粉中的一种或多种组成。研磨材料颗粒通过如下方式固定形成在牙刷丝本体表面：先在牙刷丝本体表面涂一层粘结剂，再均匀覆盖研磨材料颗粒并压实，经加热固化后得到表面带有研磨材料颗粒的牙刷丝。

本发明的电动牙刷，结合具有加快除垢速度和止血功能的漱口水，可在短时间内完成牙齿清洁，还牙齿本色。刷牙时，可通过漱口水输送装置将漱口水输送到刷柄部的中空管道中，再从牙刷丝间的间隙流出到牙齿面上辅助带研磨材料颗粒的牙刷丝进行刷牙。

下面结合具体实施例和附图，对本发明作进一步说明。

实施例1

如图1－图3所示，本实施例提供一种电动牙刷，包括牙刷头以及用于振动和/或转动牙刷头的电机9；牙刷头包括刷柄部1和设置在刷柄部1一端的刷毛部2，刷毛部2包括牙刷丝3，牙刷丝3包括牙刷丝本体4和设在牙刷丝本体4外表面的研磨材料颗粒5；研磨材料颗粒5通过粘结剂6固定在牙刷丝本体4的外表面；还包括与刷柄部1连接的漱口液输入装置8。

具体地，采用尼龙牙刷丝作为牙刷丝本体4，先在尼龙牙刷丝外表面涂一层聚氨酯粘结剂6，然后把1000目的碳化硅粉研磨材料颗粒5均匀覆盖在上面，压实，经加热固化后得到表面有研磨材料颗粒5的除垢牙刷丝3。

再将该牙刷丝3安装在牙刷头上，制备含有中空通道7的电动牙刷头，然后与配套的电动牙刷及漱口液结合，装配成电动牙刷，进行刷牙。具体过程如下：

配制漱口液，漱口液输入装置8采用医用生理盐水输液装置，两个小瓶中直接加水加满即可，其中一瓶量比较多，需要加500克水之后，采用注射器注入到盐水瓶中；并采用输液系统导入牙刷，用量的大小可以控制。另一小瓶可用于为刷牙前预润湿牙腔，约10秒。

将牙刷头装入带有电机9的电动牙刷中，然后把输液管针头插入牙刷中的中空通道7，并采用橡胶封口，防止漱口液倒流，同时采用丝线固定住针头在刷柄部1上，防止使用过程中滑出，使嘴唇受伤。

牙刷丝3上的研磨材料颗粒5，在保证洁牙效果的条件下，做到对牙齿损伤更小，基本无损伤；牙刷丝与牙齿接触为柔性接触，无硬伤，对牙齿基本无损伤。漱口液中含有食用酸，对人体无害，牙齿质量差者，使用后有1～2天会有酸涨感，但不影响健康和使用质量，并可减缓牙周炎的对口腔影响(去除异味)，可防止刷牙出血现象，防止牙龈受伤，清洁直达牙龈底部。

采用上述的电动牙刷进行刷牙的效果如下：

原始牙齿图片如图4所示，表面有烟垢污渍；摩擦清洁5分钟之后的效果(第一次的效果)如图5所示，可磨掉部分表面污垢；再清洁5分钟之后的图片，发现刷型摩擦头可以清洁牙缝和凹凸处，原有的烟垢凹处污渍进一步变淡，并可清洁牙缝中的污垢，效果(第二次的效果)如图6所示。多用几次之后，第三次和第四次的除垢效果分别如图7和图8所示，经五次清洗总共在0.5小时内完整完成牙齿表面清洁，最终除垢效果如图9所示，完全可达到医用器具进行洁牙效果，并且刷头中的刷丝可以顺着牙缝进入内部，清洁含在牙床上的已有污垢和吃饭进入的异物，具有良好的防治牙周炎作用。

实施例2

本实施例提供一种电动牙刷，与实施例1不同的是牙刷头；

本实施例中，采用pbt牙刷丝作为牙刷丝本体，先在pbt牙刷丝外表面涂一层聚丙烯酸树脂粘结剂，然后把1000目的刚玉粉均匀覆盖在上面，压实，经加热固化后得到表面有研磨材料颗粒的除垢牙刷丝。

该电动牙刷头含有漱口液输入装置和中空通道，采用与该电动牙刷头配套的电动牙刷，进行刷牙，可在2小时内完成牙齿表面的清洁，最终效果如图9所示。

实施例3

本实施例提供一种电动牙刷，与实施例1不同的是牙刷头；

本实施例中，采用pbt牙刷丝作为牙刷丝本体，先在pbt牙刷丝外表面涂一层环氧树脂粘结剂，然后把1500目的金刚砂粉均匀覆盖在上面，压实，经加热固化后得到表面有研磨材料颗粒的除垢牙刷丝。

该电动牙刷头含有漱口液输入装置和中空通道，采用与该电动牙刷头配套的电动牙刷，进行刷牙，可在1小时内完成牙齿表面的清洁，最终效果如图9所示。

实施例4

本实施例提供一种电动牙刷，与实施例1不同的是牙刷头；

本实施例中，采用尼龙牙刷丝作为牙刷丝本体，先在尼龙牙刷丝外表面涂一层不饱和聚酯粘结剂，然后将含有1000目的质量百分比为30％的碳化硅粉、35％的刚玉粉和35％的金刚砂粉复合粉均匀覆盖在上面，压实，经加热固化后得到表面有研磨材料颗粒的除垢牙刷丝。

采用该电动牙刷，进行刷牙，可在0.5小时内完成牙齿表面的清洁。

实施例5

本实施例提供一种电动牙刷，与实施例1不同的是牙刷头；

实施例中，采用聚丙烯牙刷丝作为牙刷丝本体，先在聚丙烯牙刷丝外表面涂一层不饱和聚酯粘结剂，然后将含有900目的质量百分比为50％的碳化硅粉和50％的刚玉粉复合粉均匀覆盖在上面，压实，经加热固化后得到表面有研磨材料颗粒的除垢牙刷丝。

采用该电动牙刷，进行刷牙，可在2小时内完成牙齿表面的清洁。

实施例6

本实施例提供一种电动牙刷，与实施例1不同的是牙刷头；

本实施例中，采用pbt牙刷丝作为牙刷丝本体，先在pbt牙刷丝外表面涂一层聚氨酯粘结剂，然后将含有2000目的质量百分比为50％的碳化硅粉和50％的金刚砂粉复合粉均匀覆盖在上面，压实，经加热固化后得到表面有研磨材料颗粒的除垢牙刷丝。

采用该电动牙刷，进行刷牙，可在1小时内完成牙齿表面的清洁。

此外，使用碳酸钙石头模拟牙结石进行多次试验，将碳酸钙石头先用漱口液浸泡10秒，再用本发明提供的电动牙刷头进行洗刷，清洗前与清洗后的石头平均减少重量约0.13g，而使用普通牙刷对碳酸钙石头进行洗刷，重量仅减少0.01g左右。

由此可见，本发明提供的电动牙刷，可有效快速清洁牙齿，同时可预防或减缓牙周炎。并经实际测试，采用本发明的快速除垢洁牙牙刷丝制备的牙刷头能在0.5～2小时内完成牙齿清洁，使得原本充满污垢的牙齿洁白无污垢，大大缩短了洁牙方式需要的时间，便捷有效，洁牙效果显著突出。

最后应说明的是：以上各实施例仅用以说明本发明的技术方案，而非对其限制；尽管参照前述各实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本发明各实施例技术方案的范围。
