简易牛保定架的制作方法

本发明涉及农牧机械制造技术领域，尤其是一种用于保定牛的保定架。

背景技术：

在牛的养殖中，需要人工对牛进行兽医诊病、抽血检查、免疫注射等工作，这一过程中有一定兽性的牛不会乖乖就范，以往都是将牛栓到树下将其保定，然后再进行工作，这样的保定方式，牛在受到刺激后还是会踢人或者拉断缰绳，非常危险；后来，人们设计了将牛固定住的保定架，这种保定架一般包括有插入地底下固定的底架和竖于底架上的具有门的围栏，围栏上设有固定带用以固定牛脚和牛头，以在对牛进行体检或注射育苗时保护并限制固定牛的行动。但是这样的保定架，一、安装比较麻烦，需要找到有土的地方或者事先打好洞的地块上才可以使用；二、只是通过固定带来固定牛头，牛头挣扎和晃动的范围还是比较大，保定牛的效果较差。

技术实现要素：

本发明提供一种简易牛保定架，它可以解决现有牛保定架安装麻烦且不能很好地固定牛头导致保定牛的效果较差的问题。

为了解决上述问题，本发明所采用的技术方案是：它具有左侧围、右侧围和一个前围，所述前围与所述左侧围、右侧围之间通过连接件连接；所述前围上部设有用于固定牛头的固定栅栏，该固定栅栏内至少有一根内竖杆两端活动套接在所述固定栅栏的上下横梁之间；所述左侧围、右侧围的顶部横梁的后段设有用于将所述左侧围、右侧围连接固定的第一拱状连接杆，该第一拱状连接杆插接在所述左侧围、右侧围上设有的第一套筒内；所述左侧围和右侧围的底部横梁上横向铺设有多块连接所述左侧围和右侧围的承载板。

上述技术方案中，更具体的方案还可以是：所述固定栅栏两侧的外竖杆插接在所述前围下部设有的套管内，在所述外竖杆与所述套管之间的结合处设有锁紧调节件。

进一步的：所述固定栅栏两侧的外竖杆为套筒，套接在所述前围下部设有的插杆内，在所述外竖杆与所述插杆之间的结合处设有锁紧调节件。

进一步的：所述左侧围、右侧围的中上部横梁的后段设有用于将所述左侧围、右侧围连接固定的第二拱状连接杆，该第二拱状连接杆插接在所述左侧围、右侧围上设有的第二套筒内。

进一步的：所述中上部横梁的上设有用于绑定牛绳的固定杆。

由于采用了上述技术方案，本发明与现有技术相比具有如下有益效果：

1、本发明由于具有左侧围、右侧围和一个前围，左侧围、右侧围前部与前围通过螺栓连接，后部通过拱状连接杆连接，底部通过铺设承载板连接，拆装方便、快捷。

2、由于用于固定牛头的固定栅栏内至少有一根内竖杆两端活动套接在固定栅栏的上下横梁之间，牛头从栅栏内向外伸出后，向中间移动可活动的内竖杆，即可缩小牛头的左右晃动空间，再将牛绳牵稳，即可将牛保定，保定效果好。

3、固定栅栏两侧的外竖杆与前围下部的套管/插杆相互套接，外竖杆与插杆之间的结合处设有锁紧调节件，可根据牛的高度对固定栅栏的高度进行调节，适应各种体型、高度的牛。

附图说明

图1是本发明实施例1的结构示意图。

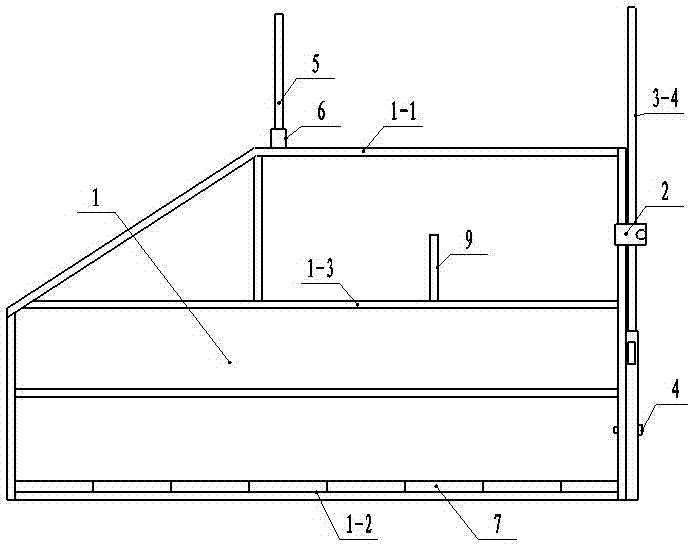

图2是图1的左视图。

图3是本发明实施例2的结构示意图。

图4是图3的左视图。

具体实施方式

下面结合附图对实施例作进一步详述：

如图1至图2所示的实施例1，本实施例的牛保定架具有左侧围1、右侧围和一个前围3，前围3与左侧围1、右侧围之间的下部通过螺栓4连接，它们之间的上部通过抱箍2连接；前围3上部设有用于固定牛头的固定栅栏，该固定栅栏内的内竖杆3-1两端活动套接在固定栅栏的上横梁3-2、下横梁3-3之间；左侧围1的顶部横梁1-1和右侧围的顶部横梁后段设有用于将左侧围、右侧围连接固定的第一拱状连接杆5，该第一拱状连接杆插接在左侧围、右侧围上设有的第一套筒内6；左侧围1和右侧围的底部横梁1-2上横向铺设有多块连接左侧围1和右侧围的承载板7；固定栅栏两侧的外竖杆3-4插接在前围下部设有的套管3-5内，在外竖杆与套管之间的结合处设有锁紧调节件8，在左侧围1、右侧围的中上部横梁1-3的上设有用于绑定牛绳的固定杆9.

如图3和图4所示的实施例2，该实施例是专门针对小牛的牛保定架，即在左侧围1、右侧围的中上部横梁1-3的后段设有用于将左侧围、右侧围连接固定的第二拱状连接杆10，该第二拱状连接杆插接在左侧围、右侧围上设有的第二套筒11内。其它结构均与实施例1相同。

实施例3中，固定栅栏两侧的外竖杆为套筒，套接在所述前围下部设有的插杆内，在外竖杆与所述插杆之间的结合处设有锁紧调节件，其它结构均与实施例1相同。

使用时，先将前围竖直放好，然后将左侧围和右侧围对着前围的两侧，下部用螺栓固定好，上部用抱箍固定好，将承载板铺铺满在左侧围和右侧围的底部横梁上，简易保定架即可快速拼装完成，然后将牛牵到保定架内的承载板上，将可左右移动的内竖杆向外移动，将牛头伸出栅栏外，再将内竖杆向内移动，限制牛头的横向活动范围，再将第一拱状连接杆套接在第一套筒内，限制牛的纵向活动范围，最后将牛缰绳，绑定在固定杆上，即可对牛进行抽血等工作。

技术特征：

技术总结
本发明公开了一种简易牛保定架，涉及农牧机械制造技术领域，它具有左侧围、右侧围和一个前围，前围与左侧围、右侧围之间通过连接件连接；前围上部设有用于固定牛头的固定栅栏，该固定栅栏内至少有一根内竖杆两端活动套接在固定栅栏的上下横梁之间；左侧围、右侧围的顶部横梁的后段设有用于将左侧围、右侧围连接固定的第一拱状连接杆，该第一拱状连接杆插接在左侧围、右侧围上设有的第一套筒内；左侧围和右侧围的底部横梁上横向铺设有多块连接左侧围和右侧围的承载板，与现有技术相比，本发明由于具有左侧围、右侧围和一个前围，左侧围、右侧围前部与前围通过螺栓连接，后部通过拱状连接杆连接，底部通过铺设承载板连接，拆装方便、快捷。

技术研发人员：曾庆伦
受保护的技术使用者：曾庆伦
技术研发日：2017.12.05
技术公布日：2018.03.20
