一种临时输液床的制作方法

本发明涉及一种临时输液床，具体是一种床身数量可快速定制、总体形态灵活可变、床面可拼接组合的临时输液床。

背景技术：

随着现代医学的发展和医疗保障理念的更新，医疗伴随保障任务也越来越多，人们对非疾病状态下各种定点集体活动的医疗伴随保障模式越来越重视。非疾病状态下的各种定点集体活动包括：各种会议、野外驻训、工程施工等。在这些定点集体活动中，为了快速开展伤病员的救治工作，需要需输液床位，目前的的输液床体积大，不方面运输，占地面积也较大。

技术实现要素：

针对上述现有技术存在的问题，本发明提供一种临时输液床，适用于战区、灾区等场合的应急使用；该临时输液床通过折叠式床身支撑组件和总体形态变换组件能够灵活改变其形态与体积，不使用时收拢，节约空间，便于运输，使用时展开，供多人使用；通过可升降床板组件、总体形态变换组件以及床板组合组件能够将两张或三张床身组合成一张，供肥胖人士使用或几人共用；通过万向轮调整具体位置，通过输液架组件调整吊瓶高度；此外，该临时输液床的床身数量灵活可变，能够根据具体需求快速定制。

为了实现上述目的，本发明采用的技术方案是：一种临时输液床，适用于战区、灾区等场合的应急使用，其特征在于，它包括万向轮、固定式床身支撑、床身承载框架、床垫、折叠式床身支撑组件、可升降床板组件、总体形态变换组件、床板组合组件以及输液架组件；该临时输液床通过折叠式床身支撑组件和总体形态变换组件能够灵活改变其形态与体积，不使用时收拢，节约空间，便于运输，使用时展开，供多人使用；通过可升降床板组件、总体形态变换组件以及床板组合组件能够将两张或三张床身组合成一张，供肥胖人士使用或几人共用；通过万向轮调整具体位置，通过输液架组件调整吊瓶高度；此外，该临时输液床的床身数量灵活可变，能够根据具体客户需求快速定制。

所述的总体形态变换组件包括输液床承载底座、总体形态变换轴承以及折叠式床身承载座；输液床承载底座的下端安装有一组万向轮，结合固定式床身支撑下端安装的万向轮，能够调整临时输液床的具体位置；输液床承载底座和折叠式床身承载座的上端均通过床板组合组件与床身承载框架相连；总体形态变换轴承的内外圈分别与折叠式床身承载座的下端和输液床承载底座的上端或另一个折叠式床身承载座的上端螺栓固定，组合成包含多个折叠式床身承载座和一个输液床承载底座且相互之间可以绕总体形态变换轴承轴线任意转动的总体形态变换组件；总体形态变换组件一方面能够结合折叠式床身支撑组件的运动，灵活调整临时输液床的总体形态，在不使用临时输液床时，将其收拢至最小体积，节约空间，便于运输；到达目的地后，将其展开，供多人使用；另一方面，总体形态变换组件能够结合可升降床板组件和床板组合组件的运动，将两张或三张床身组合成一张，供肥胖人士使用或几人共用。

所述的折叠式床身支撑组件包括折叠式支撑架、自润滑铜套一、缓冲弹簧、支撑架底座、自润滑铜套二、支撑架折叠连杆、支撑架折叠丝杠轴承、支撑架折叠联轴器、自润滑铜套三、支撑架折叠轴、支撑架折叠驱动件、支撑架折叠丝杠滑块、支撑架折叠滚珠丝杠、支撑架折叠驱动联轴器以及支撑架折叠电机；支撑架折叠丝杠轴承和支撑架折叠电机均通过螺栓固定在床身承载框架上，支撑架折叠驱动联轴器的两端分别连接支撑架折叠电机的输出轴和支撑架折叠滚珠丝杠的一端，支撑架折叠滚珠丝杠的另一端与支撑架折叠丝杠轴承的内圈紧配合；支撑架折叠驱动件与支撑架折叠丝杠滑块螺栓固定，支撑架折叠丝杠滑块的内圈与支撑架折叠滚珠丝杠螺纹配合，从而构成滚珠丝杠传动机构；折叠式支撑架的一端通过自润滑铜套一和螺栓组与床身承载框架铰接；支撑架折叠连杆的一端经自润滑铜套二和螺栓组与折叠式支撑架铰接，另一端通过自润滑铜套三与支撑架折叠轴的一端铰接，从而构成滑块摇杆机构；支撑架折叠联轴器两端分别连接支撑架折叠轴的另一端和支撑架折叠驱动件的一端，支撑架折叠电机输出轴的转动，经滚珠丝杠传动，转换为支撑架折叠驱动件沿支撑架折叠滚珠丝杠轴线的直线运动，再经滑块摇杆机构转换为折叠式支撑架绕床身承载框架的摇摆运动，从而实现高层床身支撑的折叠收回和扩展支撑功能，折叠收回时缩小高层床身的总体体积，为临时输液床向最小体积形态变换提供前提条件，扩展开后平稳支撑床身，供人使用；缓冲弹簧两端分别连接支撑架底座和折叠式支撑架的另一端，支撑架底座上有限位螺栓组以防止它从折叠式支撑架上脱落，从而能够根据地面情况进行折叠式支撑的总体长度微调，防止出现床面不平的情况。

所述的可升降床板组件包括床板、内升降架、外升降架、自润滑铜套四、自润滑铜套五、升降架中间连接件、床板升降联轴器、床板升降驱动件、床板升降电机、床板升降驱动联轴器、床板升降滚珠丝杠、自润滑铜套六、床板升降轴、床板升降丝杠滑块以及床板升降丝杠轴承；床板升降电机和床板升降丝杠轴承均与床身承载框架螺栓固定，床板升降驱动联轴器的两端分别连接床板升降电机的输出轴和床板升降滚珠丝杠的一端，床板升降滚珠丝杠的另一端与床板升降丝杠轴承的内圈紧配合；床板升降驱动件与床板升降丝杠滑块螺栓固定，床板升降丝杠滑块的内圈与床板升降滚珠丝杠螺纹配合，从而构成滚珠丝杠传动机构；内升降架和外升降架经升降架中间连接件和自润滑铜套五铰接在一起；外升降架一端经自润滑铜套四和螺栓组与床身承载框架铰接，另一端经自润滑铜套四和螺栓组与床板上的槽孔铰接；内升降架一端经自润滑铜套四和螺栓组与床板上的耳孔铰接，另一端经自润滑铜套六与床板升降轴的一端铰接，从而构成叉形升降架；床板升降联轴器的两端分别连接床板升降轴的另一端和床板升降驱动件的一端，床板升降电机输出轴的转动，经滚珠丝杠传动，转换为床板升降驱动件沿床板升降滚珠丝杠轴线的直线运动，再经叉形升降架，转换为床板相对于床身承载框架的升降运动，从而实现床板高度的灵活调整，结合总体形态变换组件和床板组合组件，能够将两张或三张床身组合成一张，以供肥胖人士使用或几人共用；所述的滚珠丝杠传动机构和叉形升降架有两组，分别位于床板的两端，以维持升降过程中床板的重心位置不变，保证其稳定性与承载能力。

所述的床板组合组件包括床板旋转连接件、床板旋转销以及组合床板固定件；床板旋转连接件一组四个，分别焊接在床身承载框架、输液床承载底座或折叠式床身承载座上，每对床板旋转连接件经床板旋转销铰接，再经螺栓组锁死；常规状态下，两对床板旋转连接件均处于铰接状态；需要将两张或三张床身拼接组合，供肥胖人士使用或几人共用时，首先取下一个床板旋转销，使得它对应的两个床板旋转连接件脱离铰接，然后人工驱动，使得床身承载框架相对于输液床承载底座或折叠式床身承载座，绕另一个床板旋转销的轴线旋转一定角度，再结合可升降床板组件和总体形态变换组件的运动，使得该床身与其他床身合并成一张；组合床板固定件为u形，平时插在单张床板上的两个斜孔内，床身拼接后，将其取出，然后两端分别插入相邻床板的一个斜孔内，从而将拼接床身稳定地连接在一起，防止分离。

所述的输液架组件包括输液架底座、输液架、挂钩升降电机固定件、挂钩升降电机、挂钩升降联轴器、挂钩升降滚珠丝杠、挂钩升降支撑光轴、挂钩升降光轴滑块、挂钩升降驱动件、挂钩组、挂钩升降丝杠轴承以及挂钩升降轴承固定件；所述的挂钩升降电机固定件、挂钩升降电机、挂钩升降联轴器、挂钩升降滚珠丝杠、挂钩升降支撑光轴、挂钩升降光轴滑块、挂钩升降驱动件、挂钩组、挂钩升降丝杠轴承以及挂钩升降轴承固定件有四组，均匀分布于输液架四周，对应于四个床身；所述的输液架底座与输液架焊接在一起，同时通过螺栓组与位于顶部的折叠式床身承载座连接，实现输液架的平稳固定；挂钩升降电机固定件和挂钩升降轴承固定件均通过螺栓固定在输液架上，挂钩升降电机与挂钩升降电机固定件螺栓固定，挂钩升降丝杠轴承与挂钩升降轴承固定件螺栓固定；挂钩升降联轴器两端分别与挂钩升降电机的输出轴和挂钩升降滚珠丝杠的一端紧配合，挂钩升降滚珠丝杠的另一端和挂钩升降丝杠轴承的内圈紧配合；挂钩升降支撑光轴两端分别与挂钩升降电机固定件和挂钩升降轴承固定件上的通孔紧配合，挂钩升降驱动件的内圈与挂钩升降滚珠丝杠螺纹配合，外部与挂钩组的中部螺栓固定，挂钩组的两端分别与挂钩升降光轴滑块螺栓固定，从而组合成滚珠丝杠传动机构；挂钩升降电机输出轴的转动，经滚珠丝杠传动，转换为挂钩升降驱动件沿挂钩升降滚珠丝杠的直线运动，从而实现挂钩组及所挂吊瓶的上下移动，以适应不同的床身高度和输液管长度。

所述的总体形态变换组件中的输液床承载底座和折叠式床身承载座的上端为正多边形结构，其边数对应于床身的数量。

所述的折叠式床身支撑组件中的折叠式支撑架与支撑架折叠连杆的铰接孔位置偏向折叠式支撑架的外侧，以防止折叠收回状态下二者成一条直线，避免运动死点的出现。

所述的折叠式床身支撑组件中的折叠式支撑架的长度为系列化尺寸，不同高度床身对应的折叠式支撑架的高度差值为一个定值的整数倍。

所述的可升降床板组件中的床板上有一组凸台，对应床垫上的凹坑，以便于床垫的安装并防止其脱落。

本发明是一种临时输液床，适用于战区、灾区等场合的应急使用；该临时输液床通过折叠式床身支撑组件和总体形态变换组件能够灵活改变其形态与体积，不使用时收拢，节约空间，便于运输，使用时展开，供多人使用；通过可升降床板组件、总体形态变换组件以及床板组合组件能够将两张或三张床身组合成一张，供肥胖人士使用或几人共用；通过万向轮调整具体位置，通过输液架组件调整吊瓶高度；此外，该临时输液床的床身数量灵活可变，能够根据具体需求快速定制。

附图说明

图1为本发明实施例提供的一种临时输液床原理示意图；

图中：1、万向轮，2、固定式床身支撑，3、床身承载框架，4、床垫，5、折叠式床身支撑组件，6、可升降床板组件，7、总体形态变换组件，8、床板组合组件，9、输液架组件。

图2为本发明实施例提供的总体形态变换组件原理示意图；

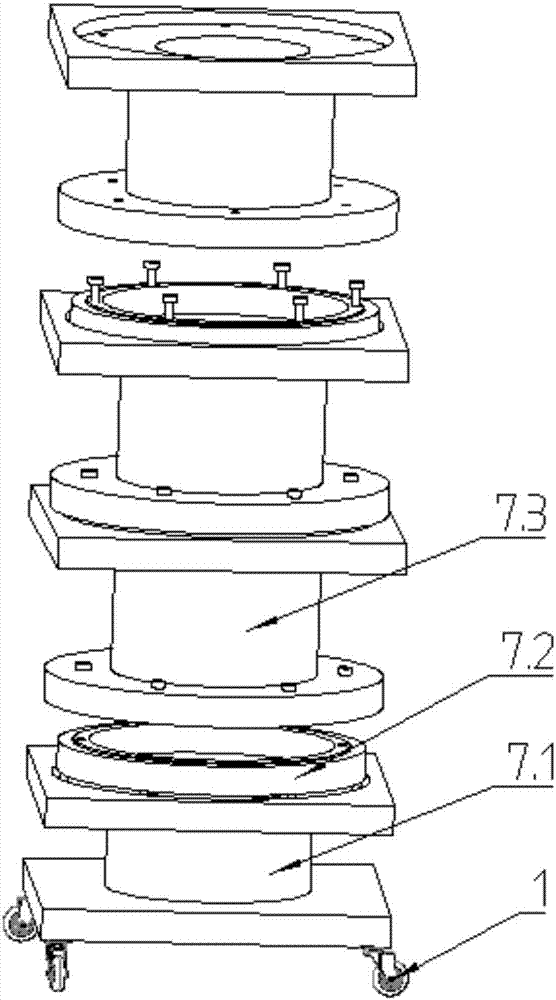

图中：7.1、输液床承载底座，7.2、总体形态变换轴承，7.3、折叠式床身承载座。

图3为本发明实施例提供的折叠式床身支撑组件原理示意图；

图中：5.1、折叠式支撑架，5.2、自润滑铜套一，5.3、缓冲弹簧，5.4、支撑架底座，5.5、自润滑铜套二，5.6、支撑架折叠连杆，5.7、支撑架折叠丝杠轴承，5.8、支撑架折叠联轴器，5.9、自润滑铜套三，5.10、支撑架折叠轴，5.11、支撑架折叠驱动件，5.12、支撑架折叠丝杠滑块，5.13、支撑架折叠滚珠丝杠，5.14、支撑架折叠驱动联轴器，5.15、支撑架折叠电机。

图4为本发明实施例提供的临时输液床最小体积状态示意图。

图5为本发明实施例提供的临时输液床最大体积状态示意图。

图6为本发明实施例提供的可升降床板组件原理示意图；

图中：6.1、床板，6.2、内升降架，6.3、外升降架，6.4、自润滑铜套四，6.5、自润滑铜套五，6.6、升降架中间连接件，6.7、床板升降联轴器，6.8、床板升降驱动件，6.9、床板升降电机，6.10、床板升降驱动联轴器，6.11、床板升降滚珠丝杠，6.12、自润滑铜套六，6.13、床板升降轴，6.14、床板升降丝杠滑块，6.15、床板升降丝杠轴承。

图7为本发明实施例提供的床板组合组件原理示意图；

图中：8.1、床板旋转连接件，8.2、床板旋转销，8.3、组合床板固定件。

图8为本发明实施例提供的两张床面拼接成一张床的效果示意图。

图9为本发明实施例提供的三张床面拼接成一张床的效果示意图。

图10为本发明实施例提供的输液架组件原理示意图；

图11为本发明实施例提供的输液架组件原理示意图中圆a的放大图；

图12为本发明实施例提供的输液架组件原理示意图中圆b的放大图；

图中：9.1、输液架底座，9.2、输液架，9.3、挂钩升降电机固定件，9.4、挂钩升降电机，9.5、挂钩升降联轴器，9.6、挂钩升降滚珠丝杠，9.7、挂钩升降支撑光轴，9.8、挂钩升降光轴滑块，9.9、挂钩升降驱动件，9.10、挂钩组，9.11、挂钩升降丝杠轴承，9.12、挂钩升降轴承固定件。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1，是本发明实施例提供的一种临时输液床原理示意图，它包括万向轮1、固定式床身支撑2、床身承载框架3、床垫4、折叠式床身支撑组件5、可升降床板组件6、总体形态变换组件7、床板组合组件8、以及输液架组件9；该临时输液床通过折叠式床身支撑组件5和总体形态变换组件7能够灵活改变其形态与体积，不使用时收拢，节约空间，便于运输，使用时展开，供多人使用；通过可升降床板组件6、总体形态变换组件7以及床板组合组件8能够将两张或三张床身组合成一张，供肥胖人士使用或几人共用；通过万向轮1调整具体位置，通过输液架组件9调整吊瓶高度；此外，该临时输液床的床身数量灵活可变，能够根据具体需求快速定制。

请参阅图2，是本发明实施例提供的一种临时输液床的总体形态变换组件原理示意图，它包括输液床承载底座7.1、总体形态变换轴承7.2以及折叠式床身承载座7.3；输液床承载底座7.1的下端安装有一组万向轮1，结合固定式床身支撑2下端安装的万向轮1，能够调整临时输液床的具体位置；输液床承载底座7.1和折叠式床身承载座7.3的上端均通过床板组合组件8与床身承载框架3相连；总体形态变换轴承7.2的内外圈分别与折叠式床身承载座7.3的下端和输液床承载底座7.1的上端或另一个折叠式床身承载座7.3的上端螺栓固定，组合成包含多个折叠式床身承载座7.3和一个输液床承载底座7.1且相互之间可以绕总体形态变换轴承7.2轴线任意转动的总体形态变换组件7；总体形态变换组件7一方面能够结合折叠式床身支撑组件5的运动，灵活调整临时输液床的总体形态，在不使用临时输液床时，将其收拢至最小体积，节约空间，便于运输；到达目的地后，将其展开，供多人使用；另一方面，总体形态变换组件7能够结合可升降床板组件6和床板组合组件8的运动，将两张或三张床身组合成一张，供肥胖人士使用或几人共用；

所述的总体形态变换组件7中的输液床承载底座7.1和折叠式床身承载座7.3的上端为正多边形结构，其边数对应于床身的数量。

请参阅图3，是本发明实施例提供的一种临时输液床的折叠式床身支撑组件原理示意图，它包括折叠式支撑架5.1、自润滑铜套一5.2、缓冲弹簧5.3、支撑架底座5.4、自润滑铜套二5.5、支撑架折叠连杆5.6、支撑架折叠丝杠轴承5.7、支撑架折叠联轴器5.8、自润滑铜套三5.9、支撑架折叠轴5.10、支撑架折叠驱动件5.11、支撑架折叠丝杠滑块5.12、支撑架折叠滚珠丝杠5.13、支撑架折叠驱动联轴器5.14以及支撑架折叠电机5.15；支撑架折叠丝杠轴承5.7和支撑架折叠电机5.15均通过螺栓固定在床身承载框架3上，支撑架折叠驱动联轴器5.14的两端分别连接支撑架折叠电机5.15的输出轴和支撑架折叠滚珠丝杠5.13的一端，支撑架折叠滚珠丝杠5.13的另一端与支撑架折叠丝杠轴承5.7的内圈紧配合；支撑架折叠驱动件5.11与支撑架折叠丝杠滑块5.12螺栓固定，支撑架折叠丝杠滑块5.12的内圈与支撑架折叠滚珠丝杠5.13螺纹配合，从而构成滚珠丝杠传动机构；折叠式支撑架5.1的一端通过自润滑铜套一5.2和螺栓组与床身承载框架3铰接；支撑架折叠连杆5.6的一端经自润滑铜套二5.5和螺栓组与折叠式支撑架5.1铰接，另一端通过自润滑铜套三5.9与支撑架折叠轴5.10的一端铰接，从而构成滑块摇杆机构；支撑架折叠联轴器5.8两端分别连接支撑架折叠轴5.10的另一端和支撑架折叠驱动件5.11的一端，支撑架折叠电机5.15输出轴的转动，经滚珠丝杠传动，转换为支撑架折叠驱动件5.11沿支撑架折叠滚珠丝杠5.13轴线的直线运动，再经滑块摇杆机构转换为折叠式支撑架5.1绕床身承载框架3的摇摆运动，从而实现高层床身支撑的折叠收回和扩展支撑功能，折叠收回时缩小高层床身的总体体积，为临时输液床向最小体积形态变换提供前提条件，扩展开后平稳支撑床身，供人使用；缓冲弹簧5.3两端分别连接支撑架底座5.4和折叠式支撑架5.1的另一端，支撑架底座5.4上有限位螺栓组以防止它从折叠式支撑架5.1上脱落，从而能够根据地面情况进行折叠式支撑的总体长度微调，防止出现床面不平的情况；

所述的折叠式床身支撑组件5中的折叠式支撑架5.1采用结构钢焊接而成，且其长度为系列化尺寸，不同高度床身对应的折叠式支撑架5.1的高度差值为一个定值的整数倍；

所述的折叠式床身支撑组件5中的折叠式支撑架5.1与支撑架折叠连杆5.6的铰接孔位置偏向折叠式支撑架5.1的外侧，以防止折叠收回状态下二者成一条直线，避免运动死点的出现。

请参阅图4-图5，是本发明实施例提供的一种临时输液床的最小体积和最大体积形态示意图。

请参阅图6，是本发明实施例提供的一种临时输液床的可升降床板组件原理示意图，它包括床板6.1、内升降架6.2、外升降架6.3、自润滑铜套四6.4、自润滑铜套五6.5、升降架中间连接件6.6、床板升降联轴器6.7、床板升降驱动件6.8、床板升降电机6.9、床板升降驱动联轴器6.10、床板升降滚珠丝杠6.11、自润滑铜套六6.12、床板升降轴6.13、床板升降丝杠滑块6.14以及床板升降丝杠轴承6.15；床板升降电机6.9和床板升降丝杠轴承6.14均与床身承载框架3螺栓固定，床板升降驱动联轴器6.10的两端分别连接床板升降电机6.9的输出轴和床板升降滚珠丝杠6.11的一端，床板升降滚珠丝杠6.11的另一端与床板升降丝杠轴承6.15的内圈紧配合；床板升降驱动件6.8与床板升降丝杠滑块6.13螺栓固定，床板升降丝杠滑块6.14的内圈与床板升降滚珠丝杠6.11螺纹配合，从而构成滚珠丝杠传动机构；内升降架6.2和外升降架6.3经升降架中间连接件6.6和自润滑铜套五6.5铰接在一起；外升降架6.3一端经自润滑铜套四6.4和螺栓组与床身承载框架3铰接，另一端经自润滑铜套四6.4和螺栓组与床板6.1上的槽孔铰接；内升降架6.2一端经自润滑铜套四6.4和螺栓组与床板6.1上的耳孔铰接，另一端经自润滑铜套六6.12与床板升降轴6.13的一端铰接，从而构成叉形升降架；床板升降联轴器6.7的两端分别连接床板升降轴6.13的另一端和床板升降驱动件6.8的一端，床板升降电机6.9输出轴的转动，经滚珠丝杠传动，转换为床板升降驱动件6.8沿床板升降滚珠丝杠6.11轴线的直线运动，再经叉形升降架，转换为床板6.1相对于床身承载框架3的升降运动，从而实现床板6.1高度的灵活调整，结合总体形态变换组件7和床板组合组件8，能够将两张或三张床身组合成一张，以供肥胖人士使用或几人共用；所述的滚珠丝杠传动机构和叉形升降架有两组，分别位于床板6.1的两端，以维持升降过程中床板的重心位置不变，保证其稳定性与承载能力；

所述的可升降床板组件6中的床板6.1上有一组凸台，对应床垫4上的凹坑，以便于床垫4的安装并防止其脱落。

请参阅图7，是本发明实施例提供的一种临时输液床的床板组合组件原理示意图，它包括床板旋转连接件8.1、床板旋转销8.2以及组合床板固定件8.3；床板旋转连接件8.1一组四个，分别焊接在床身承载框架3、输液床承载底座7.1或折叠式床身承载座7.3上，每对床板旋转连接件8.1经床板旋转销8.2铰接，再经螺栓组锁死；常规状态下，两对床板旋转连接件8.1均处于铰接状态；需要将两张或三张床身拼接组合，供肥胖人士使用或几人共用时，首先取下一个床板旋转销8.2，使得它对应的两个床板旋转连接件8.1脱离铰接，然后人工驱动，使得床身承载框架3相对于输液床承载底座7.1或折叠式床身承载座7.3，绕另一个床板旋转销8.2的轴线旋转一定角度，再结合可升降床板组件6和总体形态变换组件7的运动，使得该床身与其他床身合并成一张；组合床板固定件8.3为u形，平时插在单张床板6.1上的两个斜孔内，床身拼接后，将其取出，然后两端分别插入相邻床板6.1的一个斜孔内，从而将拼接床身稳定地连接在一起，防止分离。

请参阅图8-图9，是本发明实施例提供的一种临时输液床的两张床面拼接成一张床和三张床面拼接成一张床的效果示意图。

请参阅图10-12，是本发明实施例提供的一种临时输液床的输液架组件原理示意图及其中圆a和圆b的放大图，它包括输液架底座9.1、输液架9.2、挂钩升降电机固定件9.3、挂钩升降电机9.4、挂钩升降联轴器9.5、挂钩升降滚珠丝杠9.6、挂钩升降支撑光轴9.7、挂钩升降光轴滑块9.8、挂钩升降驱动件9.9、挂钩组9.10、挂钩升降丝杠轴承9.11以及挂钩升降轴承固定件9.12；所述的挂钩升降电机固定件9.3、挂钩升降电机9.4、挂钩升降联轴器9.5、挂钩升降滚珠丝杠9.6、挂钩升降支撑光轴9.7、挂钩升降光轴滑块9.8、挂钩升降驱动件9.9、挂钩组9.10、挂钩升降丝杠轴承9.11以及挂钩升降轴承固定件9.12有四组，均匀分布于输液架9.2四周，对应于四个床身；所述的输液架底座9.1与输液架9.2焊接在一起，同时通过螺栓组与位于顶部的折叠式床身承载座7.3连接，实现输液架9.2的平稳固定；挂钩升降电机固定件9.3和挂钩升降轴承固定件9.12均通过螺栓固定在输液架9.2上，挂钩升降电机9.4与挂钩升降电机固定件9.3螺栓固定，挂钩升降丝杠轴承9.11与挂钩升降轴承固定件9.12螺栓固定；挂钩升降联轴器9.5两端分别与挂钩升降电机9.4的输出轴和挂钩升降滚珠丝杠9.6的一端紧配合，挂钩升降滚珠丝杠9.6的另一端和挂钩升降丝杠轴承9.11的内圈紧配合；挂钩升降支撑光轴9.7两端分别与挂钩升降电机固定件9.3和挂钩升降轴承固定件9.12上的通孔紧配合，挂钩升降驱动件9.9的内圈与挂钩升降滚珠丝杠9.6螺纹配合，外部与挂钩组9.10的中部螺栓固定，挂钩组9.10的两端分别与挂钩升降光轴滑块9.8螺栓固定，从而组合成滚珠丝杠传动机构；挂钩升降电机9.4输出轴的转动，经滚珠丝杠传动，转换为挂钩升降驱动件9.9沿挂钩升降滚珠丝杠9.6的直线运动，从而实现挂钩组9.10及所挂吊瓶的上下移动，以适应不同的床身高度和输液管长度。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
