一种具有可调爬梯机构的爬梯轮椅的制作方法

本发明涉及轮椅设备技术领域，具体为一种具有可调爬梯机构的爬梯轮椅。

背景技术：

高龄人群以及下肢残障者的最大障碍是步行能力的减弱甚至缺失，他们不仅丧失行动力，更需要有劳动能力的人来加以护理。目前，大部分年老体弱者及下肢残障者都会选择轮椅作为代步工具，并且大都需要家人或护理人员伴随协助轮椅的使用。

目前现有的普通轮椅无法攀登楼梯，从而限制了轮椅使用者的活动范围，影响其参与社会生活。尤其是国内城市以多层公寓式楼房居多，电梯并没有普及到所有的居民住宅，这给轮椅乘坐者造成诸多不便，现有的技术很难解决以上问题。

技术实现要素：

针对现有技术的不足，本发明提供了一种具有可调爬梯机构的爬梯轮椅，解决了上述提到的目前现有的普通轮椅无法攀登楼梯，从而限制了轮椅使用者的活动范围，影响其参与社会生活。尤其是国内城市以多层公寓式楼房居多，电梯并没有普及到所有的居民住宅，这给轮椅乘坐者造成诸多不便。

为实现以上目的，本发明通过以下技术方案予以实现：一种具有可调爬梯机构的爬梯轮椅，包括轮椅坐垫以及固定在轮椅坐垫底端的主体框架，所述轮椅坐垫的一侧设置有靠背，所述靠背的底端设置有手推杆，所述靠背的顶端设置有头枕，所述靠背的两端固定设置有扶手，所述扶手的一端设置有控制器，所述主体框架的一端设置有腿部护膝，所述腿部护膝的底端设置有脚踏板，所述主体框架的另一端设置有减震装置，所述主体框架的底端依次固定设置有第一电动推杆、蓄电池、第二电动推杆以及水平传感器，所述第一电动推杆和所述第二电动推杆的底端设置有爬梯履带，所述爬梯履带的四周设置有前转向轮以及后主动轮，所述后主动轮的一侧设置有电机。

优选的，所述爬梯履带包括主动轮驱动、围绕着主动轮、负重轮、诱导轮和托带轮的柔性链环。

优选的，所述前转向轮配置有驱动组件，所述后主动轮通过所述电机驱动。

优选的，所述爬梯履带为齿轮驱动履带。

优选的，所述爬梯履带与所述第一电动推杆以及所述第二电动推杆通过扣件连接。

优选的，所述控制器固定在所述扶手的右侧的表面，所述控制器与所述第一电动推杆以及第二所述电动推杆电性连接。

优选的，所述减震装置包括减震弹簧、支柱以及悬梁摆臂。

本发明提供了一种具有可调爬梯机构的爬梯轮椅，具备以下有益效果：

该具有可调爬梯机构的爬梯轮椅，通过设置爬梯履带，爬梯履带包括主动轮驱动、围绕着主动轮、负重轮、诱导轮和托带轮的柔性链环，履带式轮椅具有适应性强、机动灵活、活动范围大等特点，且履带轮机构相对于行星轮机构比较成熟，在运动过程中其重心的波动很小，运动非常平稳，不仅能够保证平时的使用，而且通过调节爬梯履带提高了轮椅的爬梯功能，从而提高了轮椅的可调节性以及多用性。

该具有可调爬梯机构的爬梯轮椅，通过设置第一电动推杆、第二电动推杆，爬梯履带与第一电动推杆以及第二电动推杆通过扣件连接，利用电动推杆机构使得轮椅的座椅及靠背部分实现直立，给与使用者站立时的身体及背部支撑，也可以使用躺倚功能时，需要靠背向后倾斜到一定角度，同时腿部支撑向上抬起，以调整舒适度，当使用者实现站立时，需在腿部给与相应的支撑和保护，以防止摔倒。

该具有可调爬梯机构的爬梯轮椅，通过设置水平传感器，水平传感器属于角度传感器的一种，其作用就是测量载体的水平度，又叫倾角传感器，是通过测量静态重力加速度变化，转换成倾角变化，保证在轮椅爬梯过程中座椅保持水平，减少晃动，保证结构平稳可靠，可减轻使用者心理负担。

该具有可调爬梯机构的爬梯轮椅，通过设置控制器，控制器可以非常方便、省力、简单的使乘坐者控制轮椅的行进、后退，不仅增加了乘坐者的控制轮椅的能力，而且使用很小的力就能操控控制器，提高了控制器的适用人群。

附图说明

图1为本发明轮椅的整体结构示意图；

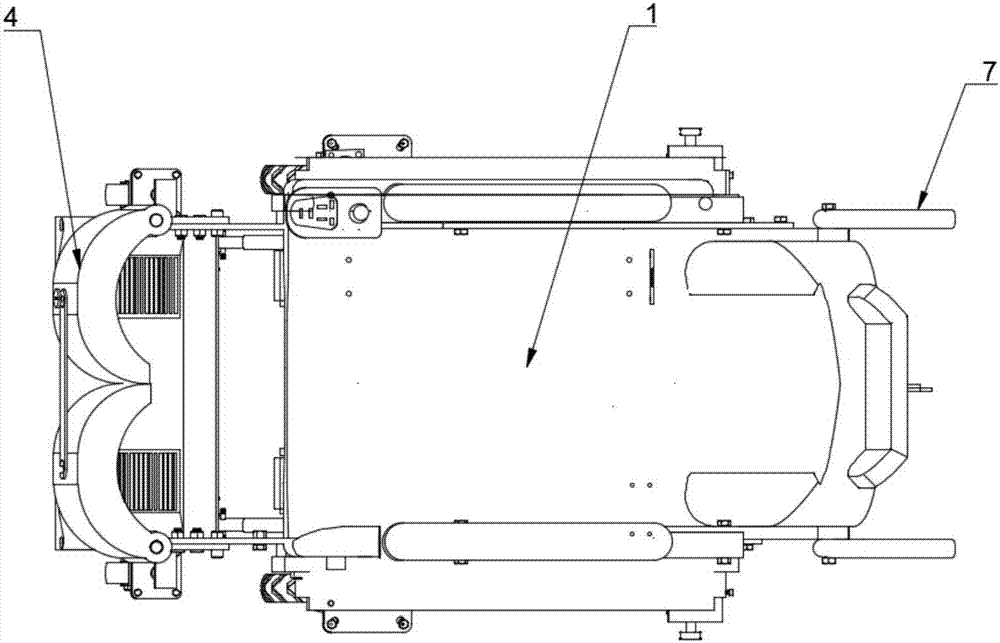

图2为本发明轮椅俯视示意图；

图3为本发明轮椅的正视示意图；

图4为本发明后主动轮的整体结构示意图；

图中：1轮椅坐垫、2主体框架、3蓄电池、4腿部护膝、5脚踏板、6头枕、7手推杆、8减震装置、9爬梯履带、10电机、11后主动轮、12前转向轮、13第一电动推杆、14第二电动推杆、15扶手、16控制器、17水平传感器、18靠背。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

本发明实施例提供一种具有可调爬梯机构的爬梯轮椅，如图1-4所示，包括轮椅坐垫1以及固定在轮椅坐垫1底端的主体框架2，轮椅坐垫1的一侧设置有靠背18，靠背18的底端设置有手推杆7，靠背18的顶端设置有头枕6，靠背18的两端固定设置有扶手15，扶手15的一端设置有控制器16，主体框架2的一端设置有腿部护膝4，腿部护膝4的底端设置有脚踏板5，主体框架2的另一端设置有减震装置8，主体框架2的底端依次固定设置有第一电动推杆13、蓄电池3、第二电动推杆14以及水平传感器17，第一电动推杆13和第二电动推杆14的底端设置有爬梯履带9，爬梯履带9的四周设置有前转向轮12以及后主动轮11，后主动轮11的一侧设置有电机10。

综上所述，该具有可调爬梯机构的爬梯轮椅，通过设置爬梯履带，爬梯履带包括主动轮驱动、围绕着主动轮、负重轮、诱导轮和托带轮的柔性链环，履带式轮椅具有适应性强、机动灵活、活动范围大等特点，且履带轮机构相对于行星轮机构比较成熟，在运动过程中其重心的波动很小，运动非常平稳，不仅能够保证平时的使用，而且通过调节爬梯履带提高了轮椅的爬梯功能，从而提高了轮椅的可调节性以及多用性

其次，通过设置第一电动推杆、第二电动推杆，爬梯履带与第一电动推杆以及第二电动推杆通过扣件连接，利用电动推杆机构使得轮椅的座椅及靠背部分实现直立，给与使用者站立时的身体及背部支撑，也可以使用躺倚功能时，需要靠背向后倾斜到一定角度，同时腿部支撑向上抬起，以调整舒适度，当使用者实现站立时，需在腿部给与相应的支撑和保护，以防止摔倒。

并且，通过设置水平传感器，水平传感器属于角度传感器的一种，其作用就是测量载体的水平度，又叫倾角传感器，是通过测量静态重力加速度变化，转换成倾角变化，保证在轮椅爬梯过程中座椅保持水平，减少晃动，保证结构平稳可靠，可减轻使用者心理负担。

并且，通过设置控制器，控制器可以非常方便、省力、简单的使乘坐者控制轮椅的行进、后退，不仅增加了乘坐者的控制轮椅的能力，而且使用很小的力就能操控控制器，提高了控制器的适用人群。
