一种省力的手推轮的制作方法

本发明涉及轮椅技术领域，具体的说涉及一种省力的手推轮，用于安装在轮椅上。

背景技术：

轮椅是康复的重要工具，轮椅它不仅是肢体伤残者和行动不便人士的代步工具，更重要的是使他们借助于轮椅进行身体锻炼和参与社会活动。手推轮是安装在轮椅上用于推动轮椅前进的转轮，但现有的轮椅上的手推轮推动操作不方便，比较费力。

技术实现要素：

本发明为了克服上述的不足，提供了一种省力的手推轮，包括轮毂和外圈，轮毂和外圈通过若干连接杆连接，若干连接杆在径向均匀分布，外圈的表面设有若干椭圆形凸起，若干椭圆形凸起在外圈面上均匀分布，外圈的侧面设有防护罩，所述防护罩为空心圆台状。

优选的，所述椭圆形凸起和外圈为一体结构。

优选的，所述椭圆形凸起的高度为2.5-3.8mm。

优选的，所述椭圆形凸起的间距为2-3mm。

优选的，所述防护罩由0.5-1.0mm厚pvc板制成。

本发明的有益效果是：本发明结构简单，相对传统手推轮，操作方便省力。

附图说明

本发明将通过例子并参照附图的方式说明，其中：

图1是本发明的结构示意图；

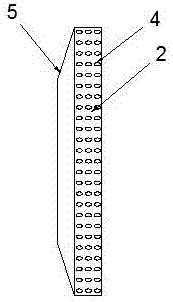

图2是本发明的侧视示意图。

具体实施方式

现在结合附图对本发明作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本发明的基本结构，因此其仅显示与本发明有关的构成。

如图1、图2所示，本发明为一种省力的手推轮，包括轮毂1和外圈2，轮毂1和外圈2通过若干连接杆3连接，若干连接杆3在径向均匀分布，外圈2的表面设有若干椭圆形凸起4，若干椭圆形凸起4在外圈2面上均匀分布，外圈2的侧面设有防护罩5，所述防护罩5为空心圆台状。

所述椭圆形凸起4和外圈2为一体结构。

所述椭圆形凸起4的高度为2.5-3.8mm。

所述椭圆形凸起4的间距为2-3mm。

所述防护罩5由0.5-1.0mm厚pvc板制成。

本发明结构简单，相对传统手推轮，操作方便省力。

上述依据本发明为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项发明技术思想的范围内，进行多样的变更以及修改。本项发明的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。

技术特征：

技术总结
本发明公开了一种省力的手推轮，包括轮毂和外圈，轮毂和外圈通过若干连接杆连接，若干连接杆在径向均匀分布，外圈的表面设有若干椭圆形凸起，若干椭圆形凸起在外圈面上均匀分布，外圈的侧面设有防护罩，所述防护罩为空心圆台状。本发明结构简单，相对传统手推轮，操作方便省力。

技术研发人员：黄志方
受保护的技术使用者：江阴市新盛医疗器材设备有限公司
技术研发日：2017.12.22
技术公布日：2018.04.20
