一种具有腿部疾病幼儿用防颠簸移动式儿童椅的制作方法

本发明涉及医疗器械技术领域，具体是一种具有腿部疾病幼儿用防颠簸移动式儿童椅。

背景技术：

对于腿部患有疾病的幼儿在出行时，往往只能依靠轮椅，现有的轮椅体型较大，对幼儿进行使用会导致幼儿不舒适，并且在一些障碍物较多的路面上，轮椅容易颠簸，容易使幼儿晃动，增加了对幼儿的腿部的二次伤害的潜在危险。

技术实现要素：

本发明的目的在于提供一种具有腿部疾病幼儿用防颠簸移动式儿童椅，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种具有腿部疾病幼儿用防颠簸移动式儿童椅，包括座板、靠背、箱体和滚轮，所述箱体的上部设置有座板，箱体通过弹性伸缩装置与座板的下表面相连接，箱体的下侧壁体固定接通有若干均布的空心筒，空心筒的内部设置有活塞板，活塞板的下表面固定连接有活动贯穿出空心筒下侧壁体的移动柱，移动柱的底端安装有滚轮，位于空心筒外部的移动柱的表面套接有第一螺旋弹簧，座板的上表面的后侧固定连接有一对安装板，一对安装板内设置有与安装板相转动连接的转动柱，转动柱的表面上固定连接有靠背，所述安装板上安装有单向转动装置，单向转动装置的输出端与转动柱相固定连接。

作为本发明进一步的方案：所述靠背的侧面固定连接有手扶架，手扶架上开设有通孔，通孔内穿过有插入杆，插入杆的表面上固定连接有限位凸起，插入杆的表面固定连接有连杆，连杆的端部固定连接有遮阳罩。

作为本发明再进一步的方案：所述弹性伸缩装置包括固定连接在箱体上表面上的套筒，套筒的内部设置有的第二螺旋弹簧和活动柱，活动柱活动贯穿出套筒的上侧壁体，第二螺旋弹簧的两端与活动柱的底端和套筒的内壁相接触，活动柱的顶端与座板相固定连接。

作为本发明再进一步的方案：所述单向驱动装置包括固定连接在安装板上的固定箱，固定箱内安装有外槽轮机构，外槽轮机构的输出端固定连接有小齿轮，小齿轮啮合连接有大齿轮，大齿轮的安装孔与转动柱相固定连接，固定箱的外部设置有与固定箱壁体相转动连接的转动柄，转动柄与外槽轮机构的输入端相固定连接。

作为本发明再进一步的方案：所述大齿轮和小齿轮的齿数比的范围为10：1-2:1。

作为本发明再进一步的方案：所述靠背的上表面固定连接有一对弹性限位带。

作为本发明再进一步的方案：所述座板的上表面固定粘接有坐垫。

作为本发明再进一步的方案：所述靠背的上表面安装有头枕。

作为本发明再进一步的方案：所述头枕的材质为慢回弹记忆棉。

作为本发明再进一步的方案：所述座板的上部固定连接有扶手。

与现有技术相比，本发明的有益效果是：

1、当脚轮遇到障碍物时，使座板保持一定程度的平稳，使坐在上部的具有腿部疾病的幼儿不会感受到颠簸，避免幼儿发生晃动，保护幼儿的腿部，避免幼儿的腿部二次受伤，座板保持位置平衡，减少座板的倾斜情况；

2、遮阳罩能够对幼儿起到保护的目的，由于插入杆能够取出，因此方便取下遮阳罩；

3、转动柱带动靠背进行转动，并且靠背保持位置固定，便于快速调节靠背的倾斜位置。

附图说明

图1为一种具有腿部疾病幼儿用防颠簸移动式儿童椅的结构示意图；

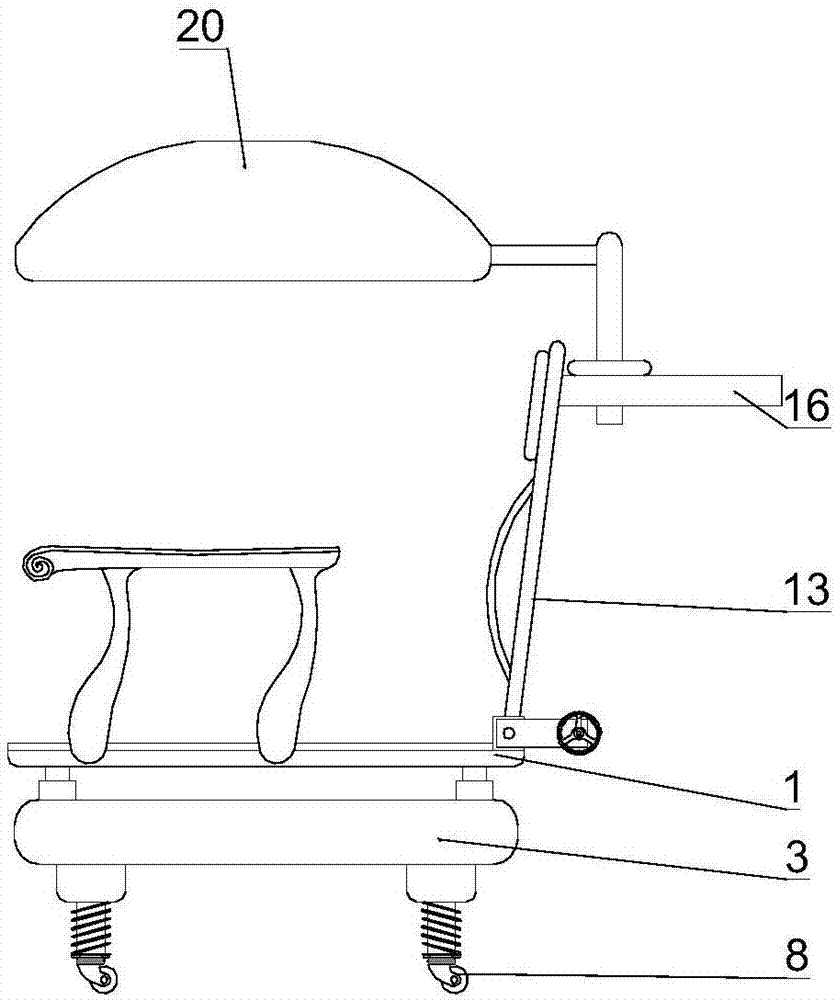

图2为图1所述的具有腿部疾病幼儿用防颠簸移动式儿童椅的外形示意图；

图3为图1所述的具有腿部疾病幼儿用防颠簸移动式儿童椅中弹性伸缩装置的结构示意图；

图4为图1所述的具有腿部疾病幼儿用防颠簸移动式儿童椅中单向转动装置的结构示意图。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-4，一种具有腿部疾病幼儿用防颠簸移动式儿童椅，包括座板1、靠背13、箱体3和滚轮8，所述箱体3的上部设置有座板1，箱体3通过弹性伸缩装置2与座板1的下表面相连接，箱体3的下侧壁体固定接通有若干均布的空心筒5，空心筒5的内部设置有活塞板6，活塞板6的下表面固定连接有活动贯穿出空心筒5下侧壁体的移动柱7，移动柱7的底端安装有滚轮8，位于空心筒5外部的移动柱7的表面套接有第一螺旋弹簧9，座板1的上表面的后侧固定连接有一对安装板12，一对安装板12内设置有与安装板12相转动连接的转动柱，转动柱的表面上固定连接有靠背13，所述安装板12上安装有单向转动装置4，单向转动装置4的输出端与转动柱相固定连接。

所述靠背13的侧面固定连接有手扶架16，手扶架16上开设有通孔，通孔内穿过有插入杆17，插入杆17的表面上固定连接有限位凸起18，插入杆17的表面固定连接有连杆19，连杆19的端部固定连接有遮阳罩20。

所述弹性伸缩装置2包括固定连接在箱体3上表面上的套筒21，套筒21的内部设置有的第二螺旋弹簧23和活动柱22，活动柱22活动贯穿出套筒21的上侧壁体，第二螺旋弹簧23的两端与活动柱22的底端和套筒21的内壁相接触，活动柱22的顶端与座板1相固定连接。

所述单向驱动装置包括固定连接在安装板12上的固定箱41，固定箱41内安装有外槽轮机构42，外槽轮机构42的输出端固定连接有小齿轮43，小齿轮43啮合连接有大齿轮44，大齿轮44的安装孔与转动柱相固定连接，固定箱41的外部设置有与固定箱41壁体相转动连接的转动柄45，转动柄45与外槽轮机构42的输入端相固定连接。

所述大齿轮44和小齿轮43的齿数比的范围为10：1-2:1。

所述靠背13的上表面固定连接有一对弹性限位带15。

所述座板1的上表面固定粘接有坐垫10。

所述靠背13的上表面安装有头枕14。

所述头枕14的材质为慢回弹记忆棉。

所述座板1的上部固定连接有扶手11。

本发明的工作原理是：本发明在移动的过程中，当其中一个脚轮8碾轧到某处凸起位置后，这个脚轮8上的移动柱7带动活塞板往空心筒5的内部上移，从而使箱体3内的介质分散到其它空心筒5内，从而使其它空心筒5所对应的脚轮8下移，从而使配合碾轧凸起位置的那个脚轮8，使座板1保持一定程度的平稳，使坐在上部的具有腿部疾病的幼儿不会感受到颠簸，避免幼儿发生晃动，保护幼儿的腿部，避免幼儿的腿部二次受伤，当其中一个脚轮8碾轧到凹坑时，原理同上，使其它空心筒5内的介质转移到遇到凹坑的那个空心筒5内，同样能够使座板保持位置平衡，减少座板1的倾斜情况；遮阳罩20能够对幼儿起到保护的目的，由于插入杆17能够取出，因此方便取下遮阳罩20；由于外槽轮机构42的单向转动的特性，即输入端转动能够使输出端转动，但是输出端不能反向驱动输入端，因此人力转动柄45，从而使转动柱带动靠背13进行转动，并且靠背13保持位置固定，便于快速调节靠背13的倾斜位置。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“设置”、“相连”及“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内，不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
