一种初生儿多功能护理床的制作方法

本发明属于儿科护理技术领域，具体来讲是涉及一种初生儿多功能护理床。

背景技术：

医院的儿科护理床与其他病区的护理床没有什么本质区别。但是这种标准的护理床在制造时并未考虑婴儿的实际情形，比如现有的病房护理床的教人按钮是需要人手动操作，但是婴儿对如何操作按钮并未有一个正确的认识。还有婴儿由于不会走路，需要用婴儿车推着行走，现有的护理床体积过大，且只能使病人或婴儿平躺着推动。这种结构设计不利于婴儿以坐姿享受户外运动。

目前，医院儿科使用的护理床为与成人使用的护理床一样的普通床体，结构简单，不带护栏，而儿童天性好动，稍不留心很容易发生意外，且一张护理床供一个儿童使用，空白区域过多，造成浪费，现有一种解决上述问题的儿童护理床，但是这种护理床上设有的折叠装置棱角过多，存在安全隐患，而且装置上缺少一种摇动床身的装置，不容易使儿童睡眠，医护人员对儿科患者进行护理操作时，经常需要使用到儿科护理床，目前大多数使用的都是传统儿科护理床，传统的儿科护理床功能上比较单一，而且多较为老旧并不是专门针对儿科患者设计的，所以使用上会产生各种各样的问题，现在儿科急需一种基于现代科学技术，专业为儿科制造的一款护理床，传统护理床性能都已经不能很好地满足现在护理操作时的各种需要，从而给医护人员增加了极大的工作难度。

技术实现要素：

本发明解决的技术问题是提供了一种具有对初生儿信息收集处理后做出相应护理、保证初生儿安全与为初生儿提供优质生长环境的一种初生儿多功能护理床。

本发明的技术方案为：一种初生儿多功能护理床，主要包括：底座、护理床、功能轮、摇床装置、保湿装置、顶门、操作孔、音响装置、制动装置、主机、空气净化装置、声音采集仪、压力传感器，所述底座为u型结构，所述功能轮共有4个，分别安装于底座底面，所述摇床装置共有两个，分别安装于底座u型槽左右两端，摇床装置包括：摇床电机执行器、摇床电机、摇床制动带、摇杆，所述摇杆与护理床连接，另一端与所述摇床制动带连接，摇床制动带安装于底座u型结构内部，摇床制动带另一端与所述摇床电机连接，所述摇床电机执行器安装于底座u型结构内；所述护理床通过摇床装置与底座连接并且护理床位于底座u型结构内，所述保湿装置安装于底座u型结构右端上方，所述顶门安装于护理床顶端，处理床前侧表面设有所述操作孔，所述音响装置共有两个并且两个音响装置分别位于底座u型结构内底部表面的左端与右端，所述制动装置位于底座u型结构内底部表面，制动装置包括：制动执行器、制动带、制动基座，所述制动带安装于所述制动基座顶面，制动基座安装于底座u型结构内底部表面，所述制动执行器位于制动带左侧；所述主机位于底座内，主机包括：信息处理器、pcl控制器、a/d转换器、蓝牙模块、无线stim、信息传输端，所述信息处理器位于主机内左端，所述pcl控制器位于信息处理器右端，所述a/d转换器位于pcl控制器右端，所述蓝牙模块位于a/d转换器右端，所述无线stim位于蓝牙模块右端，所述信息传输端一端与主机连接，另一端从底座底面伸出；所述空气净化装置安装于顶门下方左侧，所述声音采集仪安装于底座u型结构左侧安装的摇床装置下方，所述压力传感器安装于护理床底面；信息处理器分别与声音采集仪、压力传感器、pcl控制器连接，pcl控制器分别与摇床电机执行器、制动执行器、a/d转换器连接；摇床电机执行器与摇床电机连接，制动执行器还与制动带连接；a\d转换器与蓝牙模块连接，蓝牙模块与无线stim连接，stim与信息传输端连接；信息处理器通过声音采集仪采集的信息分析后将信息处理结果传达给pcl控制器，pcl控制器通过摇床电机执行器与制动执行器分别控制摇床电机与制动带工作，信息处理器通过手机压力传感器的信息，判断初生儿是否离开了护理床，若处理结果为初生儿离开护理床，信息处理器将信息传递给pcl控制器，pcl控制器再通过a/d转换器对信息信号进行转换，从而通过将信息依次通过蓝牙模块、无线stim与信息传输端上传至值班护理室内的电脑。

进一步地，所述功能轮包括：固定杆、万向轮、伸缩器、万向杆，所述万向杆位于所述底座底面，每个功能轮上都设有所述伸缩器两个，分别安装于万向杆左右两端，所述万向轮安装于万向杆底面，每个功能轮上都设有所述固定杆两个，分别安装于万向杆底面万向轮的左右两端；使得本护理床可以随意移动并且在不需要移动时，通过固定杆进行固定。

进一步地，所述保湿装置包括：保湿口、水箱、保湿器、保湿器执行器，所述保湿口安装于所述底座u型结构右端顶面，并且与所述水箱连接，水箱、保湿器、保湿器执行器都位于底座u型结构右端内，保湿器安装于水箱下方，保湿执行器安装于水箱与保湿器的右侧，保湿执行器通过数据线分别与保湿器与所述pcl控制器连接，pcl控制器通过保湿器执行器控制保湿器工作，保证本护理床内湿度指数。

进一步地，所述音响装置包括音响执行器与音响，所述音响安装于所述底座u型结构内底部表面，所述音响执行器安装于音响下方的底座内，音响执行器通过数据线分别与音响和所述pcl控制器连接，pcl控制器通过音响执行器控制音响工作，并且模仿婴儿在母亲子宫内的声音，使初生儿在本护理床内更舒适。

进一步地，所述空气净化装置包括：空气净化器、保护膜、净化执行器，所述空气净化器位于所述顶门下方左侧，所述保护膜位于空气净化器外表面，所述净化执行器位于保护膜内，净化执行器通过数据线分别与空气净化器和所述pcl控制器连接；pcl控制器通过净化执行器控制空气净化器工作，保证本护理床内空气清新，并且保护膜采用柔性材料，防止初生儿收到伤害。

进一步地，所述a\d转换器与所述蓝牙模块连接，蓝牙模块与所述无线stim连接，stim与所述信息传输端连接。

与现有技术相比，本发明的有益效果体现在：

1、因为空气中的湿度不是初生儿最适宜的湿度，本护理床可以为初生儿提供最适合初生儿生长发育与休息的湿度。

2、因为空气中污染物质较多，而初生儿抵抗力较差，本护理床可以为初生儿提供清新的空气，有助于初生儿更健康的成长。

3、本护理床设有压力传感器，当初生儿离开压力传感器时，信息处理器会及时采集到相应信息，防止意外情况发生与一些拐卖婴儿的安全隐患。

4、本护理床可以收集婴儿反馈的部分信息并且通过信息处理器对信息进行收集处理作出相应的调整，更进一步的保证了初生儿在本护理床内的舒适度。

5、本护理床结构简单，造价成本低，适合广泛推广，并且功能多样，相比传统的护理床更加智能化。

附图说明

图1是本发明结构示意图；

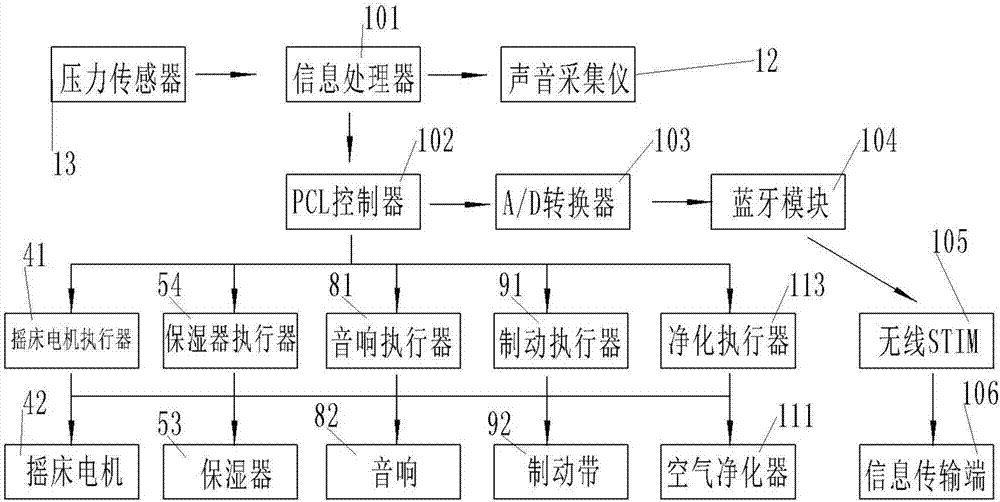

图2是本发明控制流程图；

其中，1-底座、2-护理床、3-功能轮、4-摇床装置、5-保湿装置、6-顶门、7-操作孔、8-音响装置、9-制动装置、10-主机、11-空气净化装置、12-声音采集仪、13-压力传感器、31-固定杆、32-万向轮、33-伸缩器、34-万向杆、41-摇床电机执行器、42-摇床电机、43-摇床制动带、44-摇杆、51-保湿口、52-水箱、53-保湿器、54-保湿器执行器、81-音响执行器、82-音响、91-制动执行器、82-制动带、93-制动基座、101-信息处理器、102-pcl控制器、103-a/d转换器、104-蓝牙模块、105-无线stim、106-信息传输端、111-净化器、112-保护膜、113-净化执行器。

具体实施方式

为便于对本发明技术方案的理解，下面将结合附图及具体实施例为例做进一步地解释说明，实施例并不构成对本发明保护范围的限定。

实施例1：一种初生儿多功能护理床，主要包括：底座1、护理床2、功能轮3、摇床装置4、保湿装置5、顶门6、操作孔7、音响装置8、制动装置9、主机10、空气净化装置11、声音采集仪12、压力传感器13，底座1为u型结构，功能轮3共有4个，分别安装于底座1底面，摇床装置4共有两个，分别安装于底座1u型槽左右两端，摇床装置4包括：摇床电机执行器41、摇床电机42、摇床制动带43、摇杆44，摇杆44与护理床2连接，另一端与摇床制动带43连接，摇床制动带43安装于底座1u型结构内部，摇床制动带43另一端与摇床电机42连接，摇床电机执行器41安装于底座1u型结构内；护理床2通过摇床装置4与底座1连接并且护理床2位于底座1u型结构内，保湿装置5安装于底座1u型结构右端上方，顶门6安装于护理床2顶端，处理床2前侧表面设有操作孔7，音响装置8共有两个并且两个音响装置8分别位于底座1u型结构内底部表面的左端与右端，制动装置9位于底座1u型结构内底部表面，制动装置9包括：制动执行器91、制动带92、制动基座93，制动带92安装于制动基座93顶面，制动基座93安装于底座1u型结构内底部表面，制动执行器91位于制动带92左侧；主机10位于底座1内，主机10包括：信息处理器101、pcl控制器102、a/d转换器103、蓝牙模块104、无线stim105、信息传输端106，信息处理器101位于主机10内左端，pcl控制器102位于信息处理器101右端，a/d转换器103位于pcl控制器102右端，蓝牙模块104位于a/d转换器103右端，无线stim105位于蓝牙模块104右端，信息传输端106一端与主机10连接，另一端从底座1底面伸出；空气净化装置11安装于顶门6下方左侧，声音采集仪12安装于底座1u型结构左侧安装的摇床装置4下方，压力传感器13安装于护理床2底面；信息处理器101分别与声音采集仪12、压力传感器13、pcl控制器102连接，pcl控制器102分别与摇床电机执行器41、制动执行器91、a/d转换器103连接；摇床电机执行器41还与摇床电机42连接，制动执行器91还与制动带92连接；a\d转换器103还与蓝牙模块104连接，蓝牙模块104还与无线stim105连接，stim105还与信息传输端106连接；信息处理器101通过声音采集仪12采集的信息分析后将信息处理结果传达给pcl控制器102，pcl控制器102通过摇床电机执行器41与制动执行器91分别控制摇床电机42与制动带92工作，信息处理器101通过手机压力传感器13的信息，判断初生儿是否离开了护理床，若处理结果为初生儿离开护理床，信息处理器101将信息传递给pcl控制器102，pcl控制器102再通过a/d转换器403对信息信号进行转换，从而通过将信息依次通过蓝牙模块104、无线stim105与信息传输端106上传至值班护理室内的电脑。

其中，功能轮3包括：固定杆31、万向轮32、伸缩器33、万向杆34，万向杆34位于底座1底面，每个功能轮3上都设有伸缩器33两个，分别安装于万向杆34左右两端，万向轮32安装于万向杆34底面，每个功能轮3上都设有固定杆31两个，分别安装于万向杆34底面万向轮32的左右两端；使得本护理床可以随意移动并且在不需要移动时，通过固定杆31进行固定；保湿装置5包括：保湿口51、水箱52、保湿器53、保湿器执行器54，保湿口51安装于底座1u型结构右端顶面，并且与水箱52连接，水箱52、保湿器53、保湿器执行器54都位于底座1u型结构右端内，保湿器53安装于水箱52下方，保湿执行器54安装于水箱52与保湿器53的右侧，保湿执行器54通过数据线分别与保湿器53与pcl控制器102连接，pcl控制器102通过保湿器执行器54控制保湿器53工作，保证本护理床内湿度指数；音响装置8包括音响执行器81与音响82，音响82安装于底座1u型结构内底部表面，音响执行器81安装于音响82下方的底座1内，音响执行器81通过数据线分别与音响82和pcl控制器102连接，pcl控制器102通过音响执行器81控制音响82工作，并且模仿婴儿在母亲子宫内的声音，使初生儿在本护理床内更舒适；空气净化装置11包括：空气净化器111、保护膜112、净化执行器113，空气净化器111位于顶门6下方左侧，保护膜112位于空气净化器111外表面，净化执行器113位于保护膜112内，净化执行器113通过数据线分别与空气净化器111和pcl控制器102连接；pcl控制器102通过净化执行器113控制空气净化器111工作，保证本护理床内空气清新，并且保护膜112采用柔性材料，防止初生儿收到伤害。

最后应说明的是：以上实施例仅用以说明本发明的技术方案，而非对其限制；尽管参照前述实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本发明实施例技术方案的精神和范围。
