一种肛肠科手术器械的制作方法

本实用新型涉及一种手术器械，尤其是涉及一种肛肠科手术器械。

背景技术：

公知的，在肛肠科肛窦(隐窝)炎、肛瘘的手术治疗中常常用到探针，以探查肛隐窝、肛瘘的深度、方向，并部分协助治疗。而现有的肛肠探针大都为金属材质构成，在进行肛肠探测过程中很容易给患者造成二次伤害，也有一些肛肠探针采用银质或铜质材料制成，但银质探针容易折断，而铜质探针在进行探针探入时十分费力。

技术实现要素：

为了克服背景技术中的不足，本实用新型公开了一种肛肠科手术器械，通过设置银质套管与铜质探杆，使得在进行肛肠探测时可根据需要方便快捷的更换银质或铜质探针，为医务人员的工作提供了便利。

实现本实用新型的技术方案如下：

一种肛肠科手术器械，在环状固定槽内的中部设有铜质探杆，在所述环状固定槽的下端设有探头，在所述铜质探杆的上端设有扁柄头，在所述铜质探杆外部套接有与所述铜质探杆相匹配的银质套管。

所述的肛肠科手术器械，在所述扁柄头的下端设有固定板，在所述固定板的下表面上设有螺孔，在所述铜质探杆上端设有与所述固定板底面上的螺孔相匹配的外螺纹A，所述铜质探杆通过固定板底面的螺孔与固定板进行螺纹连接。

所述的肛肠科手术器械，在所述扁柄头上设有穿孔。

所述的肛肠科手术器械，在所述环状固定槽内壁上设有内螺纹，在所述银质套管端部表面上设有与所述环状固定槽内壁上的内螺纹相匹配的外螺纹B，所述银质套管套接在铜质探杆外部并通过银质套管端部表面上的外螺纹B和环状固定槽内壁上的内螺纹与环状固定槽进行螺纹连接。

所述的肛肠科手术器械，所述的探头和环状固定槽为银质材质制成。

所述的肛肠科手术器械，所述的探头为圆钝探头。

本实用新型的有益效果是，本实用新型所述的肛肠科手术器械，通过设置银质套管和铜质探杆，使得医务人员在进行肛肠探测时，若只需探测较浅部位，通过银质套管的硬性可进行伸入探测，当需要探测较深的直肠部位，拆卸银质套管通过铜质探杆可沿直肠向内伸入探测，实现了银质和铜质探针的变换使用，为医务人员的工作提供了便利。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型的银质套管安装结构示意图。

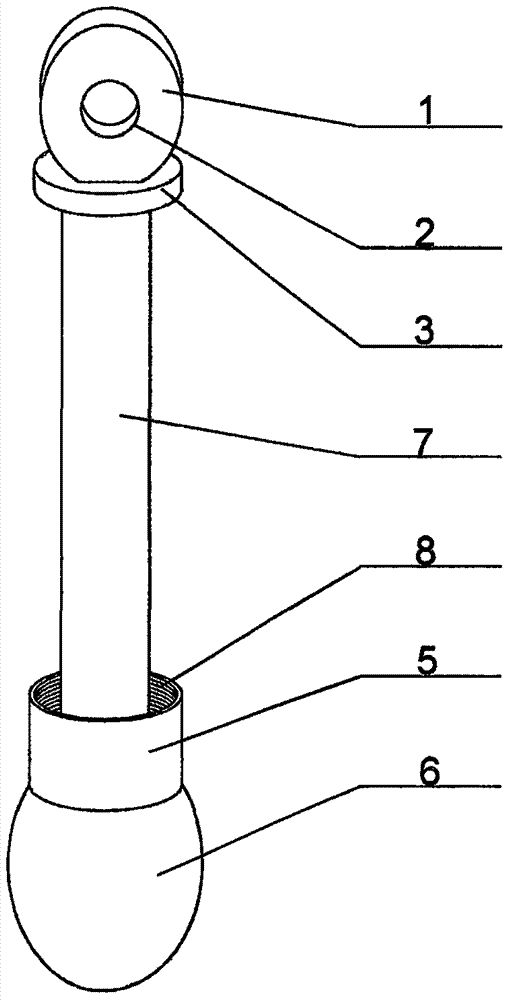

图2是本实用新型的铜质探杆安装结构示意图。

图3是本实用新型的铜质探杆结构示意图。

图4是本实用新型的银质套管结构示意图。

图5是本实用新型的手柄结构示意图。

图中：1.扁柄头，2.穿孔，3.固定板，4.银质套管，5.环状固定槽，6.探头，7.铜质探杆，8.内螺纹，9.外螺纹A，10.外螺纹B，11.螺孔。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

结合附图1～5所给出的结构，在环状固定槽5内的中部设有铜质探杆7，在所述环状固定槽5的下端设有探头6，所述的探头6为圆钝探头，在所述铜质探杆7的上端设有扁柄头1，在所述扁柄头1上设有穿孔2，在所述扁柄头1的下端设有固定板3，在所述固定板3的下表面上设有螺孔11，在所述铜质探杆7上端设有与所述固定板3底面上的螺孔11相匹配的外螺纹A9，所述铜质探杆7通过固定板3底面的螺孔11与固定板3进行螺纹连接，在所述铜质探杆7外部套接有与所述铜质探杆7相匹配的银质套管4，在所述环状固定槽5内壁上设有内螺纹8，在所述银质套管4端部表面上设有与所述环状固定槽5内壁上的内螺纹8相匹配的外螺纹B10，所述银质套管4套接在铜质探杆7外部并通过银质套管4端部表面上的外螺纹B10和环状固定槽5内壁上的内螺纹8与环状固定槽5进行螺纹连接，所述的探头6和环状固定槽5为银质材质制成，通过银质材质的探头6和环状固定槽5可保证探针端部具有一定刚性，方便伸入探测。

实施本实用新型所述的肛肠科手术器械，本装置使用前用经过专业消毒，在使用时，医务人员通过手持扁柄头1将探头6沿患者直肠向内探测，通过银质套管4可确保探杆的刚性从而方便探杆的伸入；当需要进入直肠较深处进行探测时，为避免银质套管4对直肠内壁造成损伤，先将扁柄头1下端的固定板3从铜质探杆7上旋拧下来，再将银质套管4从环状固定槽5内旋拧取下，把扁柄头1通过固定板3安装在铜质探杆7上后，可进行直肠的深处探测，铜质探杆7在进入患者直肠后可较为贴合直肠进行弯曲伸入，避免了对直肠内壁造成损伤；本实用新型实现了银质和铜质探针的变换使用，为医务人员的工作提供了便利。

以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
