一种无线人体成分分析仪的制作方法

本实用新型涉及人体成分分析技术领域，具体为一种无线人体成分分析仪。

背景技术：

人体是由水分、蛋白质、脂肪和矿物质等组成的，这四种物质是组成人体的基本成分，它们之间的平衡对健康非常重要。人体成分分析仪是一种用测量生物电阻抗的方法确定人体成分的仪器。它采用微弱的，人体感觉不到的恒定交流电流，通过人体手、足与电极连接，测量人体各组成部分的电阻抗值。人体内脂肪为非导电体，而肌肉水分含量较多，为易导电体，如果脂肪含量多，肌肉少，电流通过时生化电阻值相对较高；反之，生化电阻值相对较低。通过以上信息，根据不同年龄、性别以及不同人群的数字模型可以定量分析人体成分。人体成分分析仪测得的人体成分有：细胞内液、细胞外液、总体水、体脂肪、体蛋白、肌肉、瘦体重及矿物质等8种成份。

人体成分分析仪不是诊断特定疾病的仪器，而是一种快速测定人体成分并对受试者身体状况进行评估的仪器，它可用于以下几方面的用途：医院：各大综合医院的内分泌科(主要医治糖尿病)、心脑血管科、减肥门诊及临床营养科室等；美容院：可以对吸脂和瘦身的顾客进行体成分测量和体成分评价；健身场所：对长期进行健身的人，在每阶段健身前后进行体成分测量，以便随时监测运动量大小；运动队：可以对运动员进行体重监控，并密切观察运动员的体成分及变化情况，来正确判断运动员体内的脂肪及肌肉含量，以便提高运动成绩；疗养院：可用于疗养院中日常的健康检查及老年病(如：高血压、糖尿病、高血脂等)的诊断；其他：如在幼儿园、老年活动中心等场所。

然而，传统的人体成分分析仪进行测量大多数采用单频率测量，不同频率穿透人体脂肪及细胞壁的效果不同，如果采用单频率，电流很难穿透细胞壁，只能测量人体大概的细胞外水分和其它成分。并且，测量电机的表面会因为大气中的氧或空气湿度自发形成含氧化合物，影响测量的准确性。

技术实现要素：

本实用新型的目的在于提供一种无线人体成分分析仪，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种无线人体成分分析仪，包括人体分析仪本体、内置电路，所述人体分析仪本体的顶部设有顶盖，所述人体分析仪本体的内侧设有升降轨，所述升降轨上设有第一扫描刷，所述另一个升降轨上设有第二扫描刷，所述第一扫描刷、第二扫描刷之间设有移动门，所述移动门的上方设有感应器，所述移动门的上面设有显示屏，所述移动门的下方设有基座，所述基座的底部设有内置电路。

优选的，所述内置电路上设有分析箱，所述分析箱的一端设有驱动器，所述分析箱的另一侧设有Na电极，所述Na电极的一侧设有K电极，所述K电极的一侧设有参比电极，所述Na电极、K电极、参比电极相互并联，所述Na电极、K电极、参比电极的一端设有单片机。

优选的，所述单片机的一端设有2.4G无线发射模块，所述2.4G无线发射模块的一端设有云服务器，所述云服务器的一端设有健康管理智慧终端，所述单片机、2.4G无线发射模块、云服务器、健康管理智慧终端相互串联。

优选的，所述单片机的一端设有显示模块，所述单片机的另一端设有逻辑控制电路，所述逻辑控制电路的一端设有操作键盘，所述单片机、逻辑控制电路、操作键盘相互串联，所述显示模块与逻辑控制电路、操作键盘相互并联。

优选的，所述人体分析仪本体高220cm-240cm，所述人体分析仪本体的直径为140cm-160cm。

优选的，所述单个移动门宽40cm。

与现有技术相比，本实用新型的有益效果是：

(1)在人体分析仪本体前面设有移动门，移动门的上方设有感应器，当人在距离移动门20cm-30cm范围内的时候，移动门将自动打开。

(2)升降轨上设有第一扫描刷、第二扫描刷，当人进入人体分析仪本体内部时，第一扫描刷、第二扫描刷将上下升降扫描人体全身，将扫描好的数据上传到分析箱进行分析。

(3)显示屏将分析所得的具体数据显示出来。

附图说明

图1为本实用新型结构示意图；

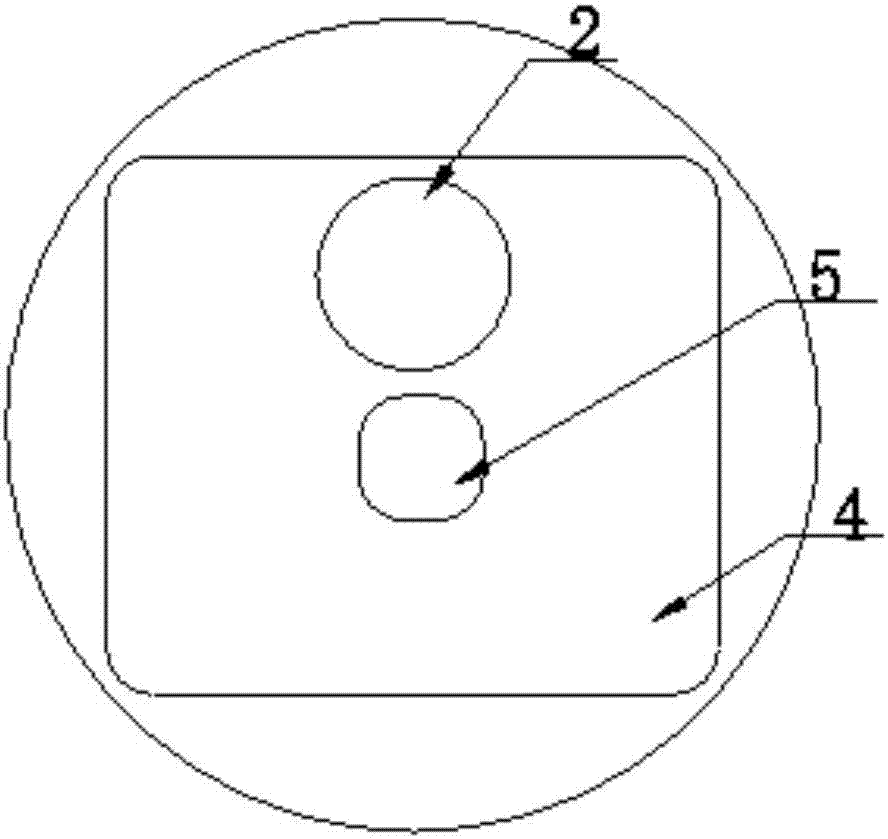

图2为本实用新型底部的结构示意图；

图3为本实用新型的内置电路结构示意图。

图中：1、人体分析仪本体；2、显示屏；3、第一扫描刷；4、基座；5、内置电路；6、顶盖；7、升降轨；8、第二扫描刷；9、移动门；10、感应器；11、驱动器；12、Na电极；13、K电极；14、参比电极；15、2.4G无线发射模块；16、单片机；17、逻辑控制电路；18、操作键盘；19、显示模块；20、云服务器；21、健康管理智慧终端；22、分析箱。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1或图2，本实用新型提供一种技术方案：一种无线人体成分分析仪，包括人体分析仪本体1、内置电路5，人体分析仪本体1高220cm-240cm，人体分析仪本体1的直径为140cm-160cm，在人体分析仪本体1的顶部设有顶盖6，在人体分析仪本体1的内侧设有升降轨7，在升降轨7上设有第一扫描刷3，在另一个升降轨上设有第二扫描刷8，当人进入人体分析仪本体1内部时，第一扫描刷3、第二扫描刷8将上下升降扫描人体全身，将扫描好的数据上传到分析箱22进行分析，在第一扫描刷3、第二扫描刷8之间设有移动门9，移动门9的上方设有感应器10，当人在距离移动门9，20cm-30cm范围内的时候，移动,9将自动打开，单个移动门9宽40cm，在移动门9的上方设有感应器10，在移动门9的上面设有显示屏2，显示屏2将分析所得的具体数据显示出来，在移动门9的下方设有基座4，在基座4的底部设有内置电路5。

请参阅图3，在内置电路5上设有分析箱22，在分析箱22的一端设有驱动器11，在分析箱22的另一侧设有Na电极12，在Na电极12的一侧设有K电极13，在K电极13的一侧设有参比电极14，在Na电极12、K电极13、参比电极14相互并联，在Na电极12、K电极13、参比电极14的一端设有单片机16。

在单片机16的一端设有2.4G无线发射模块15，在2.4G无线发射模块15的一端设有云服务器20，在云服务器20的一端设有健康管理智慧终端21，在单片机16、2.4G无线发射模块15、云服务器20、健康管理智慧终端21相互串联。

在单片机16的一端设有显示模块19，在单片机16的另一端设有逻辑控制电路17，在逻辑控制电路17的一端设有操作键盘18，在单片机16、逻辑控制电路17、操作键盘18相互串联，在显示模块19与逻辑控制电路17、操作键盘18相互并联。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
