磁共振心电电极的制作方法

本实用新型涉及一种医疗器械，特别涉及一种磁共振心电电极。

背景技术：

在进行磁共振检查时，要杜绝一切带有磁性的物品进入检测室，因此磁共振检测时用的心电电极也是非磁性的。然而非磁性的电极扣成本较高，这直接导致磁共振心电电极的成本偏高，而且现有的心电电极不可重复使用，导致检测成本的增高。

技术实现要素：

本实用新型旨在提供一种磁共振心电电极，其电极扣可以重复使用，能够大大降低磁共振心电电极的使用成本，并且结构精巧，使用方便，稳定性高。

为达到上述目的，本实用新型采用的技术方案如下：

本实用新型公开的一种磁共振心电电极，包括非磁性材质的电极扣、压板、基板、粘胶层、导电胶，所述基板的下表面与粘胶层连接，基板开设有贯通上下表面的通孔a，所述粘胶层开设有贯通上下表面的通孔b，所述通孔a与通孔b连通，通孔a与通孔b内填充导电胶，所述压板的一端通过铰链与基板的上表面连接，压板的另一端通过卡扣与基板的上表面连接，压板覆盖通孔a，压板开设贯通上下表面的通孔c，所述电极扣通过压板固定在导电胶上表面，电极扣的凸起部从通孔c伸出。

优选的，所述通孔a直径等于电极扣底部直径。

优选的，所述基板的上表面连接有定位环，所述定位环的内径等于电极扣底部直径，定位环与通孔a同轴。

进一步的，所述卡扣有两个，两个卡扣之间有间隔。

进一步的，所述通孔a、通孔b、通孔c分别位于基板、粘胶层、压板的中间位置。

优选的，所述压板、基板、卡扣均为塑料材质。

优选的，所述导电胶为导电水凝胶。

进一步的，所述电极扣的下表面涂覆有氯化银涂层。

进一步的，所述电极扣为石墨材质。

优选的，所述电极扣凸起部顶部的直径大于腰部的直径。

本实用新型具有以下有益效果：

1.本实用新型的电极扣可拆卸，能够重复使用，能够大大降低磁共振心电电极的使用成本；

2.本实用新型的压板采用铰链和卡扣固定，稳定性高，使用方便；

3.定位环能够保证电极扣安装时位置准确，导电率高；

4.电极扣凸起部顶部的直径大于腰部的直径，能够保证电极扣与心电监护仪连接稳固。

附图说明

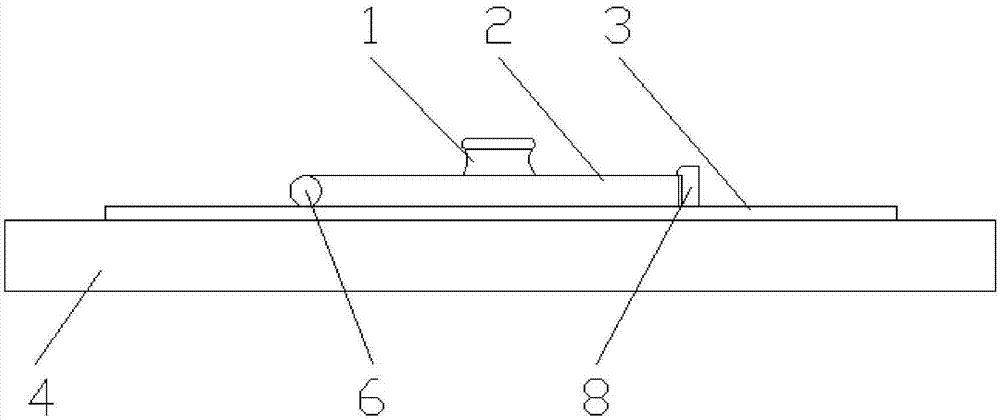

图1为本实用新型的结构示意图；

图2为图1的仰视图；

图3为图1的A-A剖视图；

图4为图1的后视图；

图5为本实用新型的使用状态示意图；

图6为图5的仰视图；

图中：电极扣1、压板2、基板3、粘胶层4、导电胶5、铰链6、定位环7、卡扣8。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图，对本实用新型进行进一步详细说明。

如图1-4所示，本实用新型公开的一种磁共振心电电极，包括非磁性材质的电极扣1、压板2、基板3、粘胶层4、导电胶5，基板3的下表面与粘胶层4连接，基板3开设有贯通上下表面的通孔a，粘胶层4开设有贯通上下表面的通孔b，通孔a与通孔b连通，通孔a与通孔b内填充导电胶5，压板2的一端通过铰链6与基板3的上表面连接，压板2的另一端通过卡扣8与基板3的上表面连接，压板2覆盖通孔a，压板2开设贯通上下表面的通孔c，电极扣1通过压板2固定在导电胶5上表面，电极扣1的凸起部从通孔c伸出，通孔a直径等于电极扣1底部直径，基板3的上表面连接有定位环7，定位环7的内径等于电极扣1底部直径，定位环7与通孔a同轴，卡扣8有两个，两个卡扣8之间有间隔，通孔a、通孔b、通孔c分别位于基板3、粘胶层4、压板2的中间位置，压板2、基板3、卡扣8均为塑料材质，导电胶5为导电水凝胶，电极扣1的下表面涂覆有氯化银涂层，电极扣1为石墨材质，电极扣1凸起部顶部的直径大于腰部的直径。

本实用新型的使用方法如下：

如图5-6所示，首先掰开卡扣8，使压板2翻起，再将电极扣1放入定位环7内，再按下压板2，使压板2的右端卡在卡扣8下，即可使用；使用完毕后，掰开卡扣8，翻起压板2，取出电极扣1，保留电极扣1，丢弃其他部件即可。

当然，本实用新型还可有其它多种实施例，在不背离本实用新型精神及其实质的情况下，熟悉本领域的技术人员可根据本实用新型作出各种相应的改变和变形，但这些相应的改变和变形都应属于本实用新型所附的权利要求的保护范围。
