一种实验鼠腹腔测压装置及实验鼠腹腔测压设备的制作方法

本实用新型涉及医疗实验器械领域，具体而言，涉及一种实验鼠腹腔测压装置及实验鼠腹腔测压设备。

背景技术：

在医学界以往有关尿动力学的研究多选择兔或大鼠作为研究对象，因为稍大的动物其各个器官，包括尿道和肛门直径都较大，方便导尿行尿的动力学检测，但是兔子等稍大的动物购买和饲养成本高，造模周期长，且缺乏一些深入研究的成熟模型，基因敲除模型。因此，研究者们把目光投向更小的实验动物实验鼠，实验鼠基因敲除方法成熟可以进行更加深入的研究，但实验鼠的尿道和肛门等器官较细，缺乏精细的管材进行导尿和腹腔测压，国际上传统的实验鼠尿动力学检测方法为膀胱造瘘法。有研究表明对大鼠进行膀胱造瘘法或尿道插管法研究，两种方法的检测结果存在较大差异。因而，如果用膀胱造瘘法的大鼠或实验鼠实验结果指导临床研究无疑会产生较大偏差，在临床上不可能让患者做膀胱造瘘手术后再行尿动力学检查。鉴于以上的分析，以实验鼠为研究对象模拟人体经尿道插管法行尿动力学检测是可行的方案。

在尿动力学研究测压过程中，腹腔压力是一个重要的指标。直接法测定腹腔压力的方法为是将导管、镜气腹充气气囊等置入腹腔进行测试，该方法不卫生且不易操作。在现有技术中没有通过测定肛门处压力的装置。

技术实现要素：

本实用新型的目的在于提供一种实验鼠腹腔测压装置，其能够检测实验鼠的腹腔压力。

本实用新型的另一目的在于提供一种实验鼠腹腔测压设备，其能够检测实验鼠的腹腔压力。

本实用新型的实施例是这样实现的：

一种实验鼠腹腔测压装置，其包括第一导管、气囊和第一接头，第一导管具有第一端和第二端，气囊设置于第一导管的第一端并且气囊与第一导管连通，气囊的尺寸与实验鼠的肛门的尺寸匹配以感应实验鼠的腹腔压力，腹腔压力通过第一导管和气囊中的流体输出，第一导管的第二端与第一接头连通。

在本实用新型较佳的实施例中，上述第一导管靠近第一端的管壁上开设有通孔，气囊密封包裹通孔。

在本实用新型较佳的实施例中，上述气囊的一端连接至第一导管，气囊的另一端与第一导管的第一端间隔设置。

在本实用新型较佳的实施例中，上述第一导管的第一端开口，气囊密封包裹开口。

在本实用新型较佳的实施例中，上述气囊的纵截面为圆形。

在本实用新型较佳的实施例中，上述气囊纵截面的最大直径为2-3mm。

在本实用新型较佳的实施例中，上述气囊由乳胶、橡胶、食品袋或聚乙烯制成。

在本实用新型较佳的实施例中，上述第一接头包括第一圆筒接口、第二圆筒接口以及连接部，连接部一端与第一圆筒接口、另一端与第二圆筒接口连接，第一圆筒接口与第一导管连接。

在本实用新型较佳的实施例中，上述第一导管与第一接头一体成型。

一种实验鼠腹腔测压设备，其包括处理装置以及上述腹腔测压气囊装置，腹腔测压气囊装置通过第一接头连接至处理装置，处理装置包括腹压传感器、第二接头以及第二导管，第一接头的另一端和第二接头的一端连接，第二导管的一端和第二接头的另一端连接，另一端和腹压传感器连接。

本实用新型实施例的有益效果是：本实用新型的实验鼠腹腔测压装置，其气囊和第一导管的尺寸较小，可以与实验鼠的肛门匹配以感应实验鼠的腹腔压力，在实验过程中腹腔压力通过第一导管和气囊中的流体输出。上述实验鼠腹腔测压装置提供了用于科研的测定实验鼠腹腔压力的实验仪器。实验鼠腹腔测压设备可以测出实验鼠的腹腔压力。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

图1为本实用新型实施例一实验鼠腹腔测压装置的示意图；

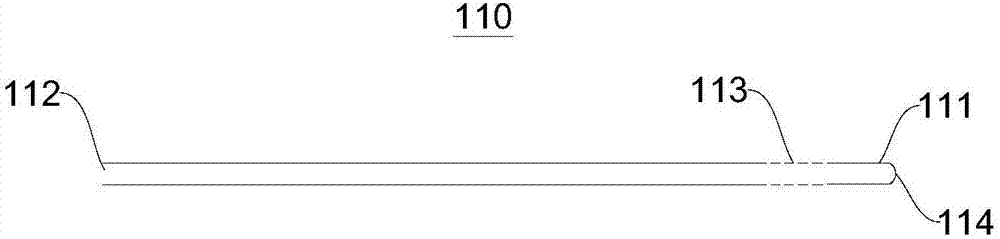

图2为本实用新型实施例一第一导管的示意图；

图3为本实用新型实施例一第一导管和囊的另一的示意图；

图4为本实用新型实施例一第一接头的示意图；

图5为本实用新型实施例一实验鼠腹腔测压设备的示意图；

图6为本实用新型实施例一第二接头的示意图；

图7为本实用新型实施例一实验鼠腹腔测压设备测得的实验鼠的膀胱压力曲线；

图8为本实用新型实施例二实验鼠腹腔测压装置的示意图；

图9为本实用新型实施例二第一导管的示意图。

图中：100-腹腔测压气囊装置；110-第一导管；120-气囊； 130-第一接头；111-第一端；112-第二端；113-通孔；114-圆弧结构；121-第三端；122-第四端；131-第一圆筒接口；132-第二圆筒接口；133-连接部；134-安装部；150-实验鼠腹腔测压设备；140- 处理装置；151-第二接头；152-第二导管；153-腹压传感器；154- 接口；155-开关；200-腹腔测压气囊装置；210-第一导管；211- 第一端。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。

因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

在本实用新型的描述中，需要说明的是，术语“中心”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

第一实施例

请参照图1，本实施例提供一种实验鼠腹腔测压装置100，其包括第一导管110、气囊120以及第一接头130。第一导管110的一端与第一接头 130连接，另一端的管壁上包裹有气囊120。

请参照图2，第一导管110为一条细长导管，上述导管可以是连续硬膜外麻醉导管或者其他导管，第一导管110具有密封的第一端111和开口的第二端112。第一导管110的第二端112与第一接头130连接，气囊120 包裹在第一导管110的第一端111的管壁上。第一端111的端面为圆弧结构114，圆弧结构114可以在使用的过程中减小对实验鼠表皮的伤害。第一端111的管壁上开设有多个通孔113，通孔113将第一导管110的内腔和气囊120连通。通孔113在导管管壁的圆周方向和径向方向阵列排列，通孔113的设计可以使来自气囊120的压力更好的传递给腹压传感器153。第一导管110长度为20cm,外径为0.8-1.2mm，优选为1mm，需要说明的是，1mm是本实施例优选的方案，第一导管110的直径是其他尺寸时，也能够作为第一导管110制作实验鼠腹腔测压装置100，实现本实施例的效果，因而，也在本实用新型的保护范围内。

请参照图1和图3，气囊120由乳胶材料密封包绕在开设有通孔113 的第一导管110上制成。应当理解，气囊120还可以由其他弹性材料制成，例如橡胶、食品袋、聚乙烯等，因为弹性材料在受到压力的过程中都会产生形变，并影响实验鼠腹腔测压装置100内流体的压力，因而其他的弹性材料制作气囊120也可以实现本实施例的效果，因而，也在本实用新型的保护范围内。气囊120的纵截面为圆形，上述纵截面圆形的直径为2-3mm，优选为2.4mm，当气囊120的直径为2.4mm时，气囊120可以灵敏的感受到周围对气囊120施加的压力，同时上述直径也足够小，可以方便的放入实验鼠的肛门。需要说明的是，1mm是本实施例优选的方案，第一导管 110的直径是其他尺寸时，也能够实现本实施例的效果，因而，也在本实用新型的保护范围内。气囊120的长度为0.7-1.3cm，优选为1cm，当气囊 120的长度为1cm时，气囊120可以感受到肛门内部各处的压力变化，同时节约材料。需要说明的是，1cm是本实施例优选的方案，气囊120的长度是其他尺寸时，也能够实现本实施例的效果，因而，也在本实用新型的保护范围内。

请继续参照图1和3，气囊120包裹在第一端111的管壁上，并将通孔113密封。应理解，气囊120具有第三端121和第四端122，第三端121 和第四端122可以都连接至第一导管110(如图1所示)；也可以第四端122 连接至第一导管110，第三端121悬空没有连接至第一导管110而是与第一端111间隔设置(如图3所示)，即第三端121与圆弧结构114间隔设置。气囊120的第四端122连接至第一导管110，第三端121与第一端111间隔设置(如图3所示)时，将腹腔测压气囊120置入实验鼠的肛门过程中，气囊120向着不同方向摆动，影响实验的进行。

而当气囊120的第三端121和第四端122都连接至第一导管110(如图1所示)，即气囊120的第三端121和第四端122均与圆弧结构114间隔一定距离时，可以更加方便的将腹腔测压气囊120置入实验鼠的肛门，防止气囊120在放置过程中的摆动。因而，气囊120的第三端121设置在与圆弧结构114的距离为2-4mm时效果更好，优选为3mm。因气囊120的直径大于第一导管110的直径，当气囊120与第一导管110的第一端111 相距3mm可以更加方便的将腹腔测压气囊120置入实验鼠的肛门，避免气囊120在放置过程中发生摆动。需要说明的是，3mm是本实施例优选的方案，气囊120和第一端111的距离是其他尺寸时，也能够实现本实施例的效果，因而，也在本实用新型的保护范围内。

请参照图1和图4，在本实施例中，第一接头130包括第一圆筒接口 131、第二圆筒接口132以及两端分别连接第一圆筒接口131、第二圆筒接口132的连接部133。第一圆筒接口131和第二圆筒接口132为圆筒形，由具有弹性的材料制成，且直径一大一小。第一圆筒接口131和第二圆筒接口132通过连接部133连接，连接部133为环形的板。直径较小的第一圆筒接口131与第一导管110配合，第一圆筒接口131与第一导管110通过压力挤压连接。应理解可以第一导管110的内管壁与第一圆筒接口131 的外筒壁配合，也可以第一导管110的外管壁与第一圆筒接口131的内筒壁配合。两种方式都可以实现本实施例的效果，因而，都在本是本实施例的保护范围内。需要说明的是，第一导管110和第一接头130可以一体成型，此时也能够实现本实施例的效果，因而，也在本实用新型的保护范围内。直径较大的第二圆筒接口132上有安装部134,安装部134与处理装置 140配合安装。

请参照图5，本实施例还提供一种包括上述实验鼠腹腔测压装置100 的实验鼠腹腔测压设备150，上述实验鼠腹腔测压设备150还包括处理装置140第二接头151、第二导管152和腹压传感器154。

第二导管152的一端和第二接头151连接，另一端和腹压传感器153 连接。

请继续参照图6，第二接头151的一端与第二导管152连接，另一端设置有接口154，第一接头130的安装部134与接口154可选择的配合。第一接头130的连接部133可以经按压置入第二接头151的接口154，实现第一接头130和第二接头151的连接。第一接头130的连接部133也可拔出，实现第一接头130和第二接头151的分离。第二接头151的中部还设置有开关155，开关155可以打开或闭合第二接头151内部的通路，实现第一导管110和第二导管152的连通和断开。

请参照图1和图5实验鼠腹腔测压装置100的工作原理是将气囊120，连同第一导管110的第一端111置入实验鼠的肛门，气囊120可将实验鼠肛门压力的变化经整个第一导管110，最终传给腹压传感器153。这种小型的实验鼠腹腔测压装置100提供了一种通过直肠测压法测定实验鼠腹腔压力的医疗实验器械。

请参照图5，将整个实验鼠腹腔测压设备150安装，并将第二接头151 上的开关155打开，使腹压传感器153中的空气或者蒸馏水通过第二导管 152、第二接头151、第一接头130和第一导管110充满整个实验鼠腹腔测压设备150，气囊120和管壁之间的缝隙也被空气或者蒸馏水填满，将气囊120连同第一导管110的第一端111置入实验鼠的肛门内。当实验鼠的肛门处产生压力变化时，气囊120受到挤压而压缩，第一导管110内的空气或蒸馏水也受到压缩，从而将受到的压力通过空气或蒸馏水传递到腹压传感器153。

采用本实施例中的实验鼠腹腔测压设备150(如图5)和膀胱测压管对实验鼠的尿动力学指标进行了检测，得到的膀胱压力曲线如图7所示。需要说明的是上述实验鼠是大鼠，且实验是在大鼠做完膀胱出口梗阻之后经镇静后得到的。图中横坐标为时间，纵坐标为压力(单位：cm H₂O)，Pves 为膀胱空虚静息压力，pabd为腹腔压力，pdet为逼尿肌压，曲线右侧的数值表示压力值范围。图中可以看出，按压大鼠上腹部模拟Valsalva动作时，第二条曲线pabd的值有所增大，表明实验鼠腹腔测压设备150可以测量到大鼠的腹腔压力值。

第二实施例

请参照图8，本实施例提供一种实验鼠腹腔测压装置200，其与第一实施例的实验鼠腹腔测压装置100大致相同，二者的区别在于本实施例的实验鼠腹腔测压装置100的第一导管210的结构和气囊120的设置位置不同。

请继续参照图8和图9，腹腔测压气囊装置200包括第一导管210、气囊120以及第一接头130。第一导管210的一端与第一接头130连接，另一端的管壁上包裹有气囊120。第一导管210具有开口的第一端211和第二端112。气囊120包裹在第一端211上，且气囊120的第三端121与第一导管210没有连接，气囊120的第四端122连接至第一导管210，从而实现对第一端211的密封。

综上所述，本实用新型的实验鼠腹腔测压装置和实验鼠腹腔测压设备，由于其气囊的尺寸与实验鼠的肛门的尺寸匹配，腹腔压力通过第一导管和气囊中的流体输出，可以实现在科研领域的实验鼠的腹腔压力测试。

以上仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
