双关节骨科测量尺的制作方法

本实用新型涉及一种医用测量装置，具体涉及一种双关节骨科测量尺。

背景技术：

现有的骨科角度测量尺为单关节设计，由两片直尺组成，直尺的两端为圆形角度盘设计，直尺可以在圆盘的关节处展开或合并，圆盘可用于角度的读取，直尺可测量长度。当使用现有骨科角度测量尺时，通常需要将测量尺的单关节与人体关节对正，但是由于人体关节并不是一个简单的点，而是具有一定的宽度，如果想获取精确的关节数据，则需要将测量尺的单关节与人体关节的中心对正，而确定人体关节的中心显然是不容易实现的，因此使用现有骨科角度测量尺通常存在不精确地缺陷。

技术实现要素：

本实用新型要解决的技术问题是提供一种能够准确对人体关节进行测量的双关节骨科测量尺。

本实用新型一种双关节骨科测量尺，包括：连接件、第一测量尺和第二测量尺；

所述第一测量尺与所述连接件的一端铰连接，所述第一测量尺上具有以其与所述连接件的铰接点为中心的量角刻度，以及在其长度方向上具有量长刻度；

所述第二测量尺与所述连接件的另一端铰连接，所述第二测量尺上具有以其与所述连接件的铰接点为中心的量角刻度，以及在其长度方向上具有量长刻度；

所述第一测量尺、所述第二测量尺分别与所述连接件的铰接点之间的距离等于人体关节的宽度。

优选地，所述第二测量尺上部分用于测角度的刻度向外延长有放射状线。

优选地，所述第二测量尺上量长刻度与所述第一测量尺上量长刻度具有连续性。

优选地，所述第一测量尺与所述连接件的铰连接处设置有第一锁紧装置，用于锁止所述第一测量尺与所述连接件之间的夹角。

优选地，所述第二测量尺与所述连接件的铰连接处设置有第二锁紧装置，用于锁止所述第二测量尺与所述连接件之间的夹角。

优选地，所述第一测量尺能够绕其与所述连接件的铰接点旋转360°。

优选地，所述第二测量尺能够绕其与所述连接件的铰接点旋转360°。

优选地，所述第一测量尺、所述连接件及所述第二测量尺均为有机玻璃材质。

本实用新型所提供的双关节骨科测量尺中所述第一测量尺、所述第二测量尺分别与所述连接件的铰接点之间的距离等于人体关节的宽度，因此在使用本实用新型所提供的测量尺对人体关节测量时，只需要保证连接件上的两个铰接点分别与人体关节的两个端点对其即可，避免了找准人体关节中心的麻烦，提高了对关节测量的精度。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍。在所有附图中，类似的元件或部分一般由类似的附图标记标识。附图中，各元件或部分并不一定按照实际的比例绘制。

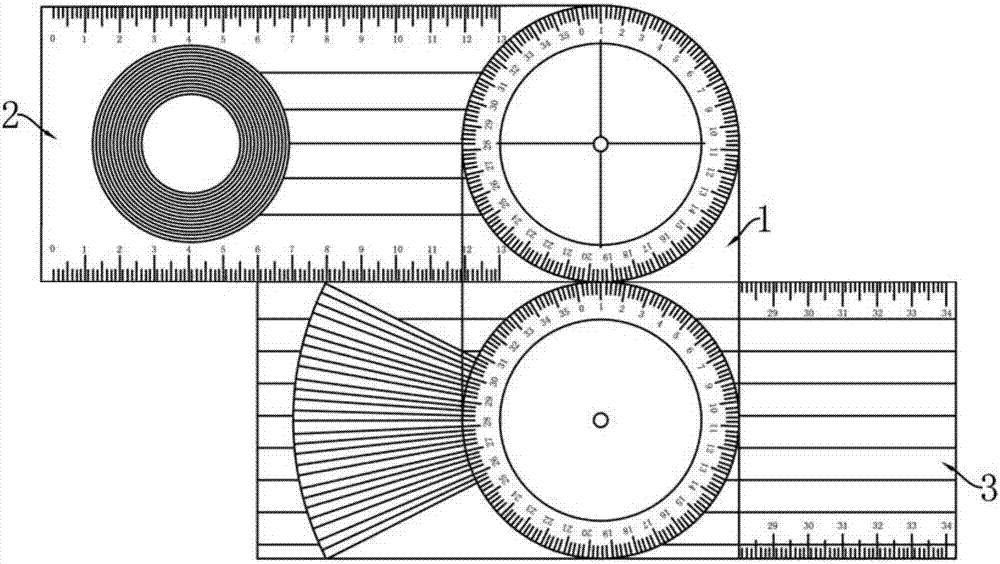

图1为本实用新型一种双关节骨科测量尺的分解图；

图2-5分别为本实用新型一种双关节骨科测量尺在不同状态下的结构示意图；

图6为图2中A-A截面的结构示意图。

具体实施方式

下面将结合附图对本实用新型技术方案的实施例进行详细的描述。以下实施例仅用于更加清楚地说明本实用新型的技术方案，因此只作为示例，而不能以此来限制本实用新型的保护范围。

如图1和图6所示，本实用新型所提供的双关节骨科测量尺，包括：连接件1、第一测量尺2和第二测量尺3；第一测量尺2与连接件1的一端铰连接，第一测量尺2上具有以其与连接件1的铰接点为中心的量角刻度11，以及在其长度方向上具有量长刻度12(用于测量长度)；第二测量尺3与连接件1的另一端铰连接，第二测量尺3上具有以其与连接件1的铰接点为中心的量角刻度31，以及在其长度方向上具有量长刻度32；第一测量尺2、第二测量尺3分别与连接件1的铰接点之间的距离等于人体关节的宽度。虽然人体关节根据待测个体的不同而有所差异，但是根据统计方法可以确定不同类型(比如：年龄、地域等)人群的关节平均长度，进而根据关节平均长度设计连接件1的长度。

本实用新型所提供的双关节骨科测量尺中第一测量尺2、第二测量尺3分别与连接件1的铰接点之间的距离等于人体关节的宽度，因此在使用本实用新型所提供的测量尺对人体关节测量时，只需要保证连接件1上的两个铰接点分别与人体关节的两个端点对齐即可，避免了找准人体关节中心的麻烦，提高了对关节测量的精度。

为了便于量角刻度31与待测关节的对准，第二测量尺3上部分用于测角度的刻度向外延长有放射状线33。

为了方便测量关节的总体长度，本实用新型中第二测量尺3上量长刻度32与第一测量尺2上量长刻度22具有连续性。所谓具有连续性是指：第二测量尺3上量长刻度32的最小刻度值与第一测量尺2上量长刻度22的最大刻度值之差，等于上述两个刻度值所在位置的实际物理距离。具体距离而言，假设第一测量尺2上的最大刻度值为13，第二测量尺3上的最小刻度值为29，则刻度值13所在位置和刻度值29所在位置的物理距离等于16。两个测量尺上的刻度具有连续性，因此第二测量尺3测量的关节长度值即关节的实际长度值，相较于两个测量尺上的刻度不具备连续的尺子而言，本实用新型避免了对不同尺子测量尺寸累加的麻烦，提高了对人体关节长度进行测量的效率。

在将本实用新型中的两个测量尺分别与人体关节对准后，就需要进行人工读取测量数据，而在读取数据的过程中应尽量避免两个测量尺再次发生转动，因此本实用新型中的第一测量尺2与连接件1的铰连接处设置有第一锁紧装置(图中未示出)，用于锁止第一测量尺2与连接件1之间的夹角。第二测量尺3与连接件1的铰连接处设置有第二锁紧装置(图中未示出)，用于锁止第二测量尺3与连接件1之间的夹角。具体锁紧装置可以采用螺栓与螺母的配合结构实现，或其它锁止机构。

为了提高本实用新型对不同关节测量的适应能力，第一测量尺2能够绕其与连接件1的铰接点旋转360°，第二测量尺3能够绕其与连接件1的铰接点旋转360°。由此，本实用新型至少可以处于如图2-5所示的状态。

为了提高本实用新型整体的抗碎性，本实用新型中的第一测量尺2、连接件1及第二测量尺3均为有机玻璃材质。

需要注意的是，除非另有说明，本申请使用的技术术语或者科学术语应当为本实用新型所属领域技术人员所理解的通常意义。

在本申请的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。在本实用新型的描述中，“多个”的含义是两个以上，除非另有明确具体的限定。

在本申请中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本申请中，除非另有明确的规定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接触，或第一和第二特征通过中间媒介间接接触。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或仅仅表示第一特征水平高度小于第二特征。

本实用新型的说明书中，说明了大量具体细节。然而，能够理解，本实用新型的实施例可以在没有这些具体细节的情况下实践。在一些实例中，并未详细示出公知的方法、结构和技术，以便不模糊对本说明书的理解。

在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不必须针对的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任一个或多个实施例或示例中以合适的方式结合。此外，在不相互矛盾的情况下，本领域的技术人员可以将本说明书中描述的不同实施例或示例以及不同实施例或示例的特征进行结合和组合。

最后应说明的是：以上各实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围，其均应涵盖在本实用新型的权利要求和说明书的范围当中。
