一种烧伤快速降温器的制作方法

本发明涉及一种医疗设备，具体地说涉及一种把液态氮雾化后，通过增压皮球把低温雾气喷在烧伤的伤口，对伤口降温的一种烧伤快速降温器。

背景技术：

现在烧伤的病人很多，对烧伤的伤口需要及时降温处理，否则容易腐烂。因此很多人在烧伤后，就用自来水对准伤口冲，达到伤口降温的目的，但是自来水中含有很多的细菌，冲洗后会引起伤口感染，因此这样降温的方法很不科学。

技术实现要素：

本发明的目的是克服现有技术的不足之处，提供一种把液态氮雾化后，通过增压皮球把低温雾气喷在烧伤的伤口，对伤口降温的一种烧伤快速降温器。

本发明解决其技术问题所采用的技术方案是：一种烧伤快速降温器，包括存液罐，存液罐内置有液态氮，存液罐顶部固定下连接管，下连接管连接四通器的下端，四通器的上端固定上连接管，上连接管连接存气罐，存气罐顶部连接空气连接管，空气连接管连接空气滤清器，空气滤清器内置有活性炭，四通器的右端连接右连接管，右连接管连接增压皮球，四通器的左端连接左连接管，左连接管连接雾化仓，雾化仓连接阀门，阀门上置有喷口，喷口内喷出有低温雾气。

本发明的有益效果是，在空气滤清器内安装有活性炭，对空气进行过滤，防止细菌和灰尘进入，经过过滤后的空气与存液罐内的液态氮经雾化后的冷雾相融合，再用手把增压皮球打气，这样把低温雾气通过雾化仓和喷口喷在烧伤的伤口，对伤口进行降温处理。这样能快速让伤口降温，避免伤口感染，也能为在送医院医治的过程中防止了伤口的恶化。

附图说明

下面结合附图和实施例对本发明进一步说明。

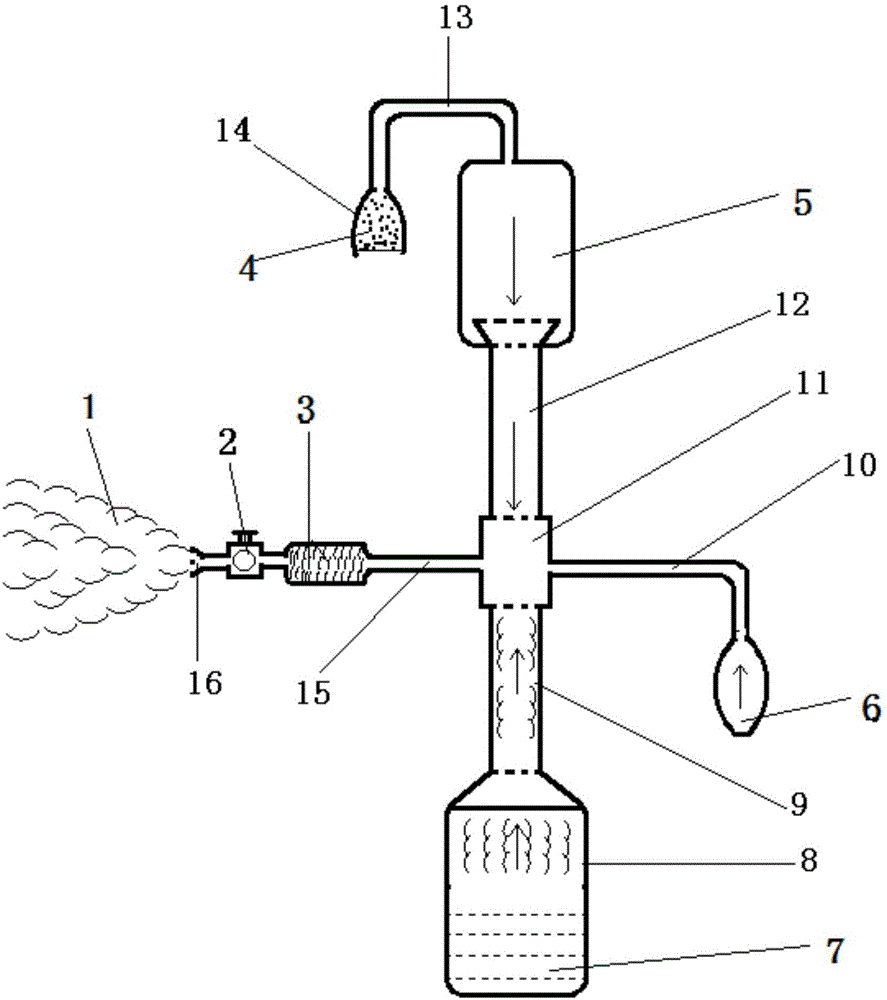

图1是本发明的实施例一的结构图。

图中：1.低温雾气，2.阀门，3.雾化仓，4.活性炭，5.存气罐，6.增压皮球，7.液态氮，8.存液罐，9.下连接管，10.右连接管，11.四通器，12.上连接管，13.空气连接管，14.空气滤清器，15.左连接管，16.喷口。

具体实施方式

在图1所示实施例中，设置有低温雾气（1），阀门（2），雾化仓（3），活性炭（4），存气罐（5），增压皮球（6），液态氮（7），存液罐（8），下连接管（9），右连接管（10），四通器（11），上连接管（12），空气连接管（13），空气滤清器（14），左连接管（15），喷口（16）。

实施本发明的一种烧伤快速降温器，包括存液罐（8），存液罐（8）内置有液态氮（7），存液罐（8）顶部固定下连接管（9），下连接管（9）连接四通器（11）的下端，四通器（11）的上端固定上连接管（12），上连接管（12）连接存气罐（5），存气罐（5）顶部连接空气连接管（13），空气连接管（13）连接空气滤清器（14），空气滤清器（14）内置有活性炭（4），四通器（11）的右端连接右连接管（10），右连接管（10）连接增压皮球（6），四通器（11）的左端连接左连接管（15），左连接管（15）连接雾化仓（3），雾化仓（3）连接阀门（2），阀门（2）上置有喷口（16），喷口（16）内喷出有低温雾气（1）。

实施本发明的一种烧伤快速降温器，存液罐（8）应大于存气罐（5），下连接管（9）的直径等于上连接管（12）的直径，右连接管（10）的直径等于左连接管（15）的直径，下连接管（9）的直径大于右连接管（10）的直径应至少一倍，最多不超过十倍。

实施本发明的一种烧伤快速降温器，在空气滤清器内安装有活性炭，对空气进行过滤，防止细菌和灰尘进入，经过过滤后的空气与存液罐内的液态氮经雾化后的冷雾相融合，再用手把增压皮球打气，这样把低温雾气通过雾化仓和喷口喷在烧伤的伤口，对伤口进行降温处理。这样能快速让伤口降温，避免伤口感染，也能为在送医院医治的过程中防止了伤口的恶化。

实施本发明的一种烧伤快速降温器，雾化仓内还可以安装过滤网，阀门可以调节喷出的冷雾大小，烧伤面积大的，阀门调大，喷出的冷雾就多，反之烧伤面积小的，阀门调小，喷出的冷雾就少。

实施本发明，效果很好。

技术特征：

技术总结
一种烧伤快速降温器，在四通器的上、下分别连接有存气罐和存液罐，存液罐内置有液态氮，存气罐通过空气连接管连接空气滤清器，空气滤清器内置有活性炭，四通器的右端连接右连接管，右连接管连接增压皮球，四通器的左端连接左连接管，左连接管连接雾化仓，雾化仓连接阀门，阀门上置有喷口，喷口内喷出有低温雾气。本发明在空气滤清器内安装有活性炭，对空气进行过滤，防止细菌和灰尘进入，经过过滤后的空气与存液罐内的液态氮经雾化后的冷雾相融合，再用手把增压皮球打气，这样把低温雾气通过雾化仓和喷口喷在烧伤的伤口，对伤口进行降温处理。这样能快速让伤口降温，避免伤口感染，也能为在送医院医治的过程中防止了伤口的恶化。

技术研发人员：吴叶曦
受保护的技术使用者：昆山市玉山镇仕龙设计工作室
技术研发日：2018.01.27
技术公布日：2019.08.06
