一种嵌在拔罐器的罐体开口端的连接帽的制作方法

本实用新型涉及拔罐器技术领域，具体为一种嵌在拔罐器的罐体开口端的连接帽。

背景技术：

目前的所有拔罐器的罐体，分为两种，一种是整个罐体都是硬的，由玻璃、陶瓷、竹子、塑料或其它高硬度的材料构成，这些高硬度材料可以支撑高强度负压，但是极易挤压皮肤造成皮肤的损伤和疼痛；同时，在身体凹凸不平的地方，高硬度材料容易漏气，而装上了软连接帽以后一则舒缓柔软在极大程度在减少了不适感，二则软硬度材料柔软贴合，不容易漏气；目前市面上还有一种罐体是全罐体都是由柔软硅胶做成，这种软罐虽然柔软没有不适感，但是无法支撑强大的负压，没有最基本的拔罐效果，市场普及率很低。

上述的两种拔罐器在使用时都是直接有人体接触，在使用时影响人体的舒适度，虽然现在有一些辅助设备，如连接帽能够提高拔罐时人体的舒适度，但是常见的连接帽在使用过程中容易使拔罐器受到药油药膏的污染，使用不便。

技术实现要素：

本实用新型的目的在于提供一种嵌在拔罐器的罐体开口端的连接帽，能够提高人体的舒适度，且能防止药油药膏污染拔罐器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种嵌在拔罐器的罐体开口端的连接帽，包括环形硅胶块，所述环形硅胶块上表面设有插槽，所述插槽内壁内部设有内沿，所述插槽外壁外部设有外沿，所述插槽外壁顶端等角度粘接有三组橡胶杆，且三组所述橡胶杆均粘接有弧形铁片，且所述弧形铁片外侧设有外螺纹，所述环形硅胶块外侧活动安装有环形铁片，且所述环形铁片内部设有内螺纹。

优选的，所述插槽的外壁比内壁高至少3cm。

优选的，所述内沿垂直于插槽内壁，所述外沿垂直于插槽外壁。

优选的，所述环形铁片一侧顶端焊接有凸块。

优选的，所述环形硅胶块外侧中心设有限位块，且所述限位块的直径大于环形铁片内环直径。

优选的，所述插槽的深度至少为1.5cm。

与现有技术相比，本实用新型的有益效果是：

1、环形硅胶块质软，在拔罐过程中，环形硅胶块先与人体接触，能够提高人体的舒适度，使用方便；

2、插槽内壁内部设置的内沿和插槽外壁外部设置的外沿能够防止药油药膏进入插槽槽内，从而防止药油药膏污染拔罐器。

附图说明

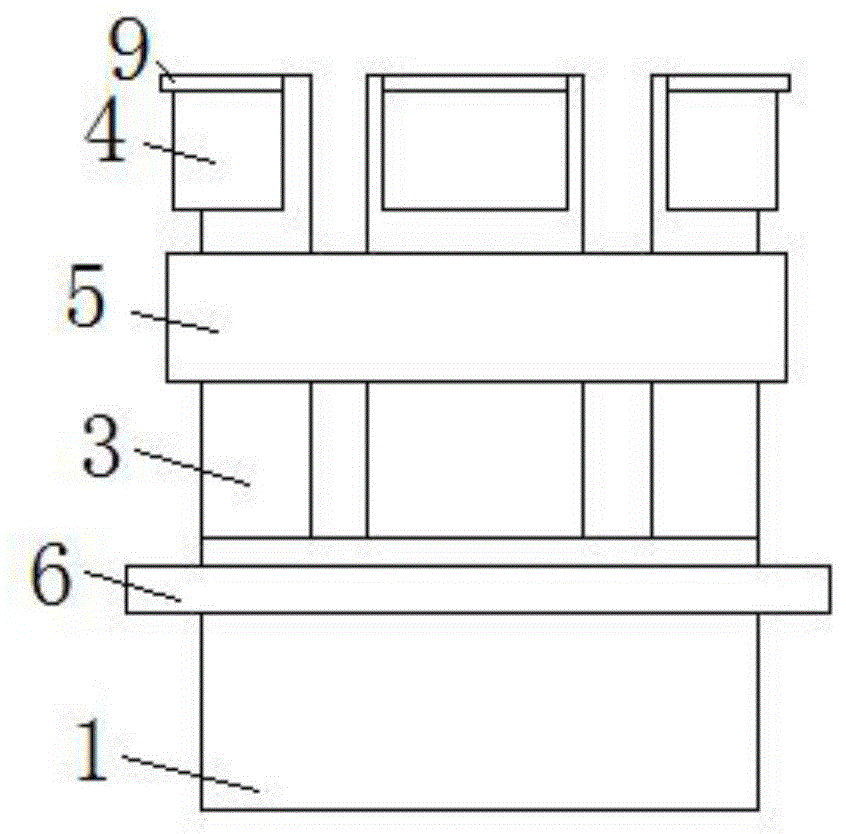

图1为本实用新型结构示意图；

图2为本实用新型环形硅胶块结构示意图；

图3为本实用新型环形铁片结构示意图；

图4为本实用新型弧形铁片结构示意图。

图中：1环形硅胶块、2插槽、3橡胶杆、4弧形铁片、5环形铁片、6限位块、7内沿、8外沿、9凸块、10内螺纹、11外螺纹。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种嵌在拔罐器的罐体开口端的连接帽，包括环形硅胶块1，所述环形硅胶块1上表面设有插槽2，拔罐器能够插入到插槽2槽内，所述插槽2内壁内部设有内沿7，该内沿7能够防止药油药膏进入插槽2，避免药油药膏污染拔罐器，所述插槽2外壁外部设有外沿8，该外沿8能够防止药油药膏进入插槽2，避免药油药膏污染拔罐器，所述插槽2外壁顶端等角度粘接有三组橡胶杆3，且三组所述橡胶杆3均粘接有弧形铁片4，且所述弧形铁片4外侧设有外螺纹11，所述环形硅胶块1外侧活动安装有环形铁片5，且所述环形铁片5内部设有内螺纹10，通过内螺纹10螺接在外螺纹11上，从而将环形铁片5固定在弧形铁片4上，从而使橡胶杆3能够挤压拔罐器，从而防止环形硅胶块1脱离拔罐器。

具体的，所述插槽2的外壁比内壁高至少3cm，能够防止药油药膏进如插槽2，减小拔罐器受到污染的可能性。

具体的，所述内沿7垂直于插槽2内壁，所述外沿8垂直于插槽2外壁，该内沿7能够防止药油药膏经插槽2的内壁进入插槽2，该外沿8能够防止药油药膏经插槽2的外壁进入插槽2。

具体的，所述环形铁片5一侧顶端焊接有凸块9，该凸块9能够防止环形铁片5从弧形铁片4顶端脱离本装置。

具体的，所述环形硅胶块1外侧中心设有限位块6，且所述限位块6的直径大于环形铁片5内环直径，该限位块6能够防止环形铁片5从环形硅胶块1底端脱离本装置。

具体的，所述插槽2的深度至少为1.5cm，便于拔罐器插入本装置。

工作原理：使用时，操作人员将拔罐器插入到环形硅胶块1上设置的插槽2槽内，转动环形铁片5，从而使环形铁片5内部设置的内螺纹10能够与弧形铁片4外侧焊接的外螺纹11螺接，从而使环形铁片5将弧形铁片4固定，进而弧形铁片4内部粘接的橡胶杆3能够挤压拔罐器，从而将拔罐器固定环形硅胶块1上，环形硅胶块1质软，在拔罐过程中，环形硅胶块1先与人体接触，能够提高人体的舒适度，使用方便，插槽2内壁内部设置的内沿7和插槽2外壁外部设置的外沿8能够防止药油药膏进入插槽2槽内，从而防止药油药膏污染拔罐器。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
