一种防侧漏卫生巾的制作方法

本实用新型涉及卫生用品领域，更具体地说，它涉及一种防侧漏卫生巾。

背景技术：

目前市面上卫生巾品牌繁多，形状各异，使用者可选择范围较广。现有的卫生巾一般采用一个巾体，巾体采用浆棉及高分子类材料吸收经血。

对于现有的卫生巾结构，如专利公开号为CN205379411U的中国专利，其公开了一种卫生巾，包括卫生巾本体，卫生巾本体包括依次连接的表层、吸附层以及底膜，卫生巾本体呈长条形且两侧分别设置有第一护翼和第二护翼，第一护翼的中部设置有第一划痕，第二护翼的中部设置有第二划痕，第一划痕与卫生巾本体长度方向的夹角以及第二划痕与卫生巾本体长度方向的夹角均为60°-120°。

上述专利使用时，由于出血的位置固定，集中在卫生巾本体上的固定位置,若是出血位置较偏，就极易造成经血侧漏，影响使用。

技术实现要素：

针对现有技术存在经血易侧漏的问题，本实用新型的目的是提供一种防侧漏卫生巾，引导经血流动，便于将经血吸附，有效防止经血侧漏。

为实现上述目的，本实用新型提供了如下技术方案：

一种防侧漏卫生巾，包括防水布，所述防水布一侧固定有面层纸，所述面层纸内包裹有无尘纸，所述无尘纸内包裹有吸水棉，所述吸水棉内嵌设有高分子吸水树脂，所述面层纸两侧均沿其长度方向固定有第一弹性件；

所述防水布、所述面层纸和所述无尘纸于相同位置热压形成腰槽和条槽，所述腰槽两侧均设置有所述条槽，所述条槽与所述腰槽连通。

通过上述技术方案，使用时，侧漏的经血会流至条槽内，经条槽引导至腰槽内，由腰槽输送分散，从而被吸水棉和高分子吸水树脂充分吸收，有效避免经血侧漏；通过第一弹性件收缩面层纸两侧，使面层纸弯曲形成C型，从而提高本实用新型与人体之间的紧密度，尽可能地避免经血侧漏。

进一步的，所述面层纸两侧均为双褶皱设置，形成第一褶皱和第二褶皱，所述第一褶皱位于远离所述防水布处。

通过上述技术方案，高分子吸水树脂吸收液体，其体积会膨胀，通过将面层纸两侧褶皱设置，用于容纳高分子吸水树脂的体积膨胀。

进一步的，所述第一弹性件固定于所述第二褶皱内。

通过上述技术方案，第一弹性件位于第一褶皱和防水布之间，避免第一弹性件凸起，影响佩戴的舒适度。

进一步的，所述第一褶皱的宽度大于所述第二褶皱的宽度。

通过上述技术方案，第一褶皱的宽度大于第二褶皱的宽度，第一褶皱遮挡第二褶皱及其内部的第一弹性件，避免由于第一弹性件凸起造成的佩戴不舒适。

进一步的，所述无尘纸远离所述防水布的侧面设置有反渗膜，所述反渗膜同时位于所述无尘纸和所述面层纸之间，所述反渗膜上开设有多个漏斗状的反渗孔。

通过上述技术方案，在反渗膜上开设多个漏斗状的反渗孔，引导经血单向向吸水棉内流，阻碍经血反渗，从而提高使用舒适度。

进一步的，所述防水布、所述反渗膜和所述面层纸于所述无尘纸的两端通过热熔压合固定。

通过上述技术方案，反渗膜压合热熔固定在防水布和面层纸之间，同时将无尘纸及其内部吸水棉和高分子吸水树脂压紧固定。

进一步的，所述面层纸的两端开设有多个通孔，所述通孔同时贯穿所述防水布、所述反渗膜和所述面层纸。

通过上述技术方案，开设多个通孔，用于削减热熔固定处的硬度，从而提高佩戴舒适度。

进一步的，所述防水布远离所述无尘纸的侧面沿其长度方向贴合有离型纸。

通过上述技术方案，使用时，将离型纸撕掉，胶水留在防水布上，便于将防水布贴在内裤上使用。

与现有技术相比，本实用新型的有益效果是：

(1)通过在腰槽两侧开设条槽，过于集中的经血通过条槽和腰槽，增加散布面积，从便于经血充分透过面层纸被吸水棉吸收，避免经血侧漏；

(2)通过在防水布两侧设置第一弹性件，第一弹性件拉动面层纸两侧收缩，形成C型，增强本实用新型与人体的贴合度，从而避免经血侧漏；

(3)进一步地，通过设置反渗膜，引导经血单向流入至吸水棉内，阻挡经血反向流动，从而提高使用的舒适度。

附图说明

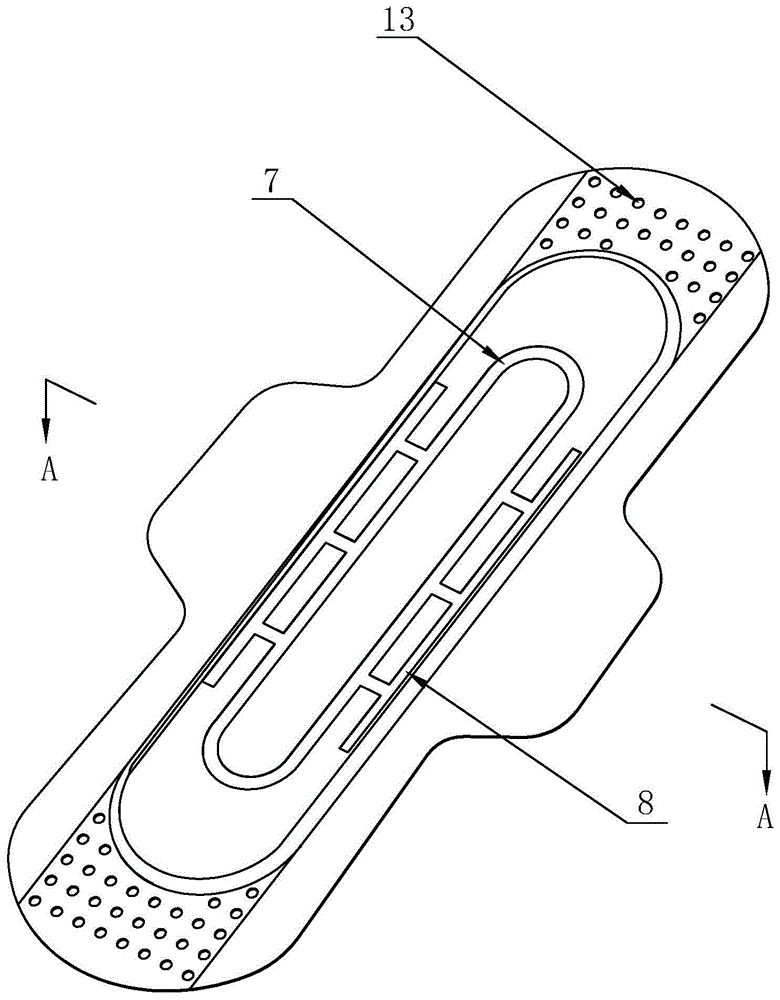

图1是本实用新型的整体结构示意图；

图2是沿图1中A-A线的部分剖视图；

图3是反渗膜的剖视图。

附图标记：1、防水布；2、面层纸；3、无尘纸；4、吸水棉；5、高分子吸水树脂；6、第一弹性件；7、腰槽；8、条槽；9、第一褶皱；10、第二褶皱；11、反渗膜；12、反渗孔；13、通孔；14、离型纸。

具体实施方式

为了使本实用新型的目的、技术方案和有益效果更加清楚，下面结合实施例及附图对本实用新型作进一步的详细说明，但本实用新型的实施方式不仅限于此。

如图1和图2所示，一种防侧漏卫生巾，包括防水布1，防水布1可采用PVC薄膜，防水布1一侧固定有面层纸2，面层纸2采用无纺布制成，面层纸2横截面呈C型面层纸2两侧通过胶水固定在防水布1上，面层纸2内包裹有无尘纸3，无尘纸3采用纸浆制成。无尘纸3内包裹有吸水棉4，吸水棉4内嵌设有高分子吸水树脂5，高分子吸水树脂5可采用SAP或SH。防水布1、面层纸2和无尘纸3于相同位置热压形成腰槽7和两个条槽8，两个条槽8分别位于腰槽7的两侧，条槽8与腰槽7连通。使用时，经血集中流在面层纸2上的某个位置，继而向两侧流至条槽8内，经条槽8引导至腰槽7内，从而便于吸水棉4和吸水树脂吸收经血，避免经血侧漏。

面层纸2两侧均为双褶皱设置，形成第一褶皱9和第二褶皱10，第一褶皱9位于远离防水布1处。高分子吸水树脂5吸水后体积膨胀，双褶皱设置用于容纳高分子吸水树脂5膨胀后的体积，便于高分子吸水树脂5充分吸附经血。第二褶皱10内沿防水布1长度方向固定有第一弹性件6，第一弹性件6可采用弹性橡胶条制成。第一弹性件6拉动面层纸2两侧向中间部分收缩，从而形成C型，便于与人体贴合。第一褶皱9的宽度大于第二褶皱10的宽度。使用时，第一弹性件6和第二褶皱10位于第一褶皱9和防水布1之间，避免第一弹性件6造成凸起，影响佩戴的舒适度。

如图2和图3所示，无尘纸3远离防水布1的侧面安装有反渗膜11，反渗膜11同时位于无尘纸3和面层纸2之间，反渗膜11上开设有多个漏斗状的反渗孔12，有效阻挡经血通过反渗孔12反向流动。防水布1、反渗膜11和面层纸2于无尘纸3的两端通过热熔压合固定，无尘纸3及其内部的吸水棉4和高分子吸水树脂5压紧在反渗膜11和防水布1之间。面层纸2的两端开设有多个通孔13，通孔13同时贯穿防水布1、反渗膜11和面层纸2，通过开设通孔13，软化热熔压合处的硬度，从而提高佩戴的舒适度。防水布1远离无尘纸3的侧面沿其长度方向贴合有离型纸14，使用时，将离型纸14撕去，便于将防水布1贴在内裤上使用。

综上所述：

本实用新型使用时，通过在腰槽7两侧开设条槽8，过于集中的经血通过条槽8和腰槽7，增加散布面积，从便于经血充分透过面层纸2被吸水棉4吸收，避免经血侧漏；通过设置反渗膜11，引导经血单向流入至吸水棉4内，阻挡经血反向流动，从而提高使用的舒适度；通过在防水布1两侧设置第一弹性件6，第一弹性件6拉动面层纸2两侧收缩弯曲，增强本实用新型与人体的贴合度，提高佩戴舒适性、避免经血侧漏。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
