一种中药自动煎药装置的制作方法

本实用新型涉及中药煎药装置技术领域，特别是涉及一种中药自动煎药装置。

背景技术：

中国的传统医学历史悠久，源远流长，数千年来为人类的健康做出了巨大贡献。传统的中药煎煮法非常讲究，且对中药的疗效有较大的影响。但其煎熬过程和火候很难把握，从器具到火候，先煎后下，烊化冲服，煎煮费时，服用携带非常不便，这对于中药的发展及推广极为不利。

而随着中药自动煎药装置的开发和推广，极大的方便了人们煎煮中药的需求，目前常用的中药自动煎药装置均是采用高温高压的煎药原理，虽然能够将中药里的有效成分煎出，但有些中药配方，需要一些药材“后下”，才能保证最佳的药性，而目前的中药自动煎药装置并不具备后下药材的功能，限制了中药中药自动煎药装置的应用。

技术实现要素：

本实用新型的目的在于提出一种中药自动煎药装置，以解决现有技术不具备后下药材功能的问题。

一种中药自动煎药装置，包括煎药锅体、设于所述煎药锅体顶部的锅盖、设于所述煎药锅体内的挤压盘、设于所述煎药锅体底部的加热装置、以及设于所述煎药锅体侧壁底部的放液电磁阀，还包括后下装置，所述后下装置包括储药箱、滑板、固定块以及连杆组件，所述滑板的一端连接在所述煎药锅体的侧壁上，且所述滑板倾斜设置，所述煎药锅体的侧壁上设有倾斜设置的加药口，所述加药口上设有电动门，所述储药箱设于所述滑板上，且所述储药箱可在所述滑板上滑动，并通过所述加药口进入所述煎药锅体，所述固定块固定在所述滑板的自由端，所述连杆组件分别与所述储药箱和所述固定块枢接，所述储药箱、所述滑板、所述固定块以及所述连杆组件组成对心曲柄滑块机构，所述储药箱的顶部设有放药口，所述储药箱朝向所述煎药锅体的一面设有出药口。

根据本实用新型提出的中药自动煎药装置，使用时，首先将需要后下的药材用纱布袋装好，从储药箱顶部的放药口将药材放入储药箱内，打开电动门，然后在对心曲柄滑块机构往复运动的作用下，储药箱从倾斜设置的加药口进入煎药锅体内，包有药材的纱布袋进而从储药箱的出药口被释放出进入煎药锅体的底部，然后在对心曲柄滑块机构往复运动的作用下，储药箱离开煎药锅体，回到初始位置，最后可以关闭电动门，再对进入煎药锅体底部的后下药材进行煎煮，实现了后下药材煎煮的功能。

另外，根据本实用新型提供的中药自动煎药装置，还可以具有如下附加的技术特征：

进一步地，所述储药箱与所述固定块之间设有弹性组件。

进一步地，所述锅盖上设有电机，所述中药自动煎药装置还包括齿轮齿条机构，所述齿轮齿条机构的齿轮与所述电机连接，所述齿轮齿条机构的齿条与所述挤压盘连接，所述齿轮正转时，带动所述齿条及所述挤压盘向下运动，以对所述煎药锅体内的药材进行挤压；所述齿轮反转时，带动所述齿条及所述挤压盘向上运动，挤压工作结束。

进一步地，所述煎药锅体的内壁设有过滤筒。

进一步地，所述加热装置采用电磁加热装置。

进一步地，所述煎药锅体的底部设有一层不锈钢层，所述不锈钢层的厚度为8～10mm。

进一步地，所述锅盖的边缘设有侧翻边，所述侧翻边与所述煎药锅体的顶部配合，形成密封结构。

进一步地，所述锅盖上设有压力表、温度表和压力安全阀。

进一步地，所述煎药锅体的侧壁上设有放气电磁阀。

本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

附图说明

本实用新型的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得明显和容易理解，其中：

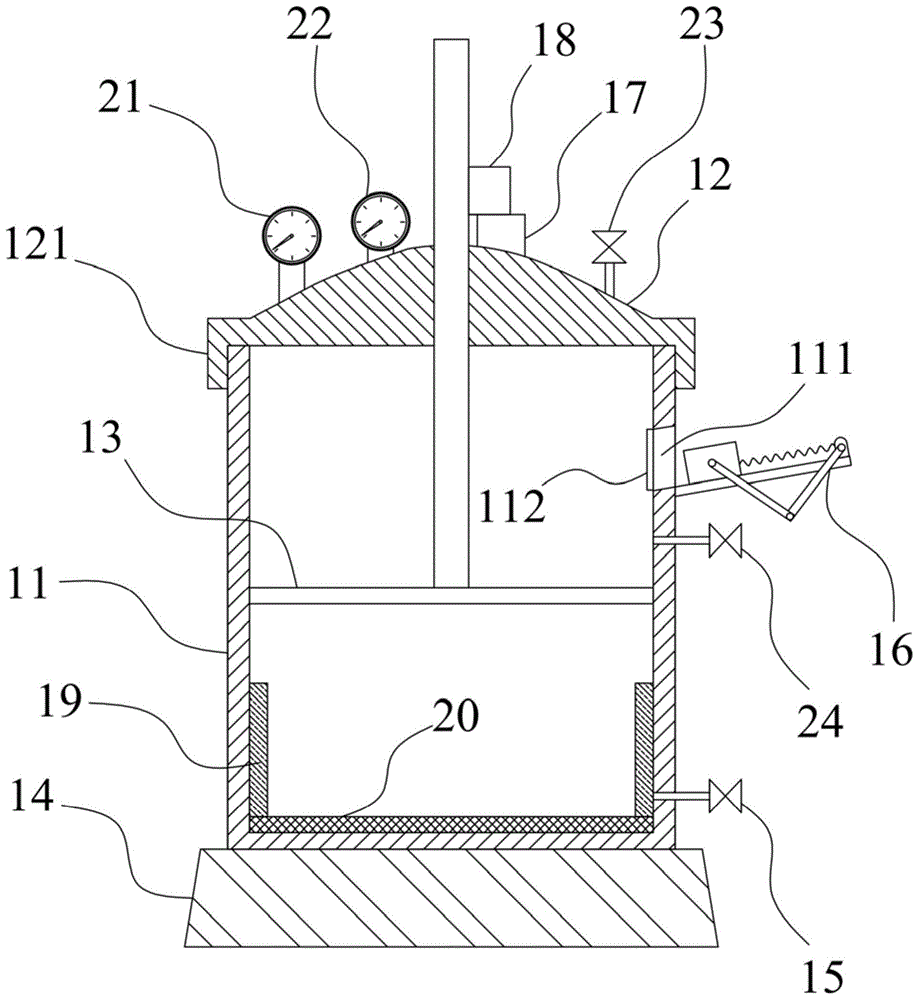

图1是本实用新型一实施例的中药自动煎药装置(储药箱未进入煎药锅体)的剖视结构示意图；

图2是后下装置的结构示意图；

图3是本实用新型一实施例的中药自动煎药装置(储药箱进入煎药锅体内)的剖视结构示意图。

具体实施方式

为使本实用新型的目的、特征和优点能够更加明显易懂，下面结合附图对本实用新型的具体实施方式做详细的说明。附图中给出了本实用新型的若干实施例。但是，本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施例。相反地，提供这些实施例的目的是使对本实用新型的公开内容更加透彻全面。

需要说明的是，当元件被称为“固设于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”、“上”、“下”以及类似的表述只是为了说明的目的，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。

请参阅图1至图3，本实用新型的一实施例提出的中药自动煎药装置，包括煎药锅体11、设于所述煎药锅体11顶部的锅盖12、设于所述煎药锅体11内的挤压盘13、设于所述煎药锅体11底部的加热装置14、以及设于所述煎药锅体11侧壁底部的放液电磁阀15，还包括后下装置16。

所述后下装置16包括储药箱161、滑板162、固定块163以及连杆组件164，所述滑板162的一端连接在所述煎药锅体11的侧壁上，且所述滑板162倾斜设置，所述煎药锅体11的侧壁上设有倾斜设置的加药口111，所述加药口111上设有电动门112，所述储药箱161设于所述滑板162上，且所述储药箱161可在所述滑板162上滑动，并通过所述加药口111进入所述煎药锅体11，所述固定块163固定在所述滑板161的自由端，所述连杆组件164分别与所述储药箱161和所述固定块163枢接，所述储药箱161、所述滑板162、所述固定块163以及所述连杆组件164组成对心曲柄滑块机构，所述储药箱161的顶部设有放药口1611，所述储药箱161朝向所述煎药锅体11的一面设有出药口1612，具体实施时，将需要后下的药材用纱布袋装好，然后可以从储药箱161顶部的放药口1611将药材放入储药箱161内。对心曲柄滑块机构能够做往复运动，使得储药箱161能够在滑板162上来回滑动，当需要加入后下药材中，首先打开电动门112，控制对心曲柄滑块机构的工作，使储药箱161往朝向煎药锅体11的方向滑动，储药箱161经过加药口111进入煎药锅体11，由于滑板162和加药口111均为倾斜设置，因此，后下药材能够顺利的通过出药口1612掉进煎药锅体11的底部，然后进行控制对心曲柄滑块机构，使储药箱161往远离煎药锅体11的方向滑动，储药箱161经过加药口111离开煎药锅体11，然后关闭电动门112，从而进行后下药材的煎煮。需要指出的是，具体实施时，需要配合相应的控制单元(例如PLC控制器)以及驱动单元(例如驱动电机)，通过控制单元控制电动机112开闭的时间、以及对心曲柄滑块机构的工作时序，通过驱动单元驱动电动门112的工作、以及通过驱动单元驱动心曲柄滑块机构工作，控制单元和驱动单元均可采用常规技术手段，故在此不予赘述。

作为一种可选的实施方式，在所述储药箱161与所述固定块163之间设有弹性组件165。弹性组件165例如具体是弹簧，通过在储药箱161与所述固定块163设置弹簧，保证对心曲柄滑块机构运动时，储药箱161滑动的稳定性。

此外，本实施例中，所述锅盖12上设有电机17，所述中药自动煎药装置还包括齿轮齿条机构18，所述齿轮齿条机构18的齿轮与所述电机17连接，所述齿轮齿条机构18的齿条与所述挤压盘13连接，所述齿轮正转时，带动所述齿条及所述挤压盘13向下运动，以对所述煎药锅体11内的药材进行挤压，由于煎药锅体内的高压，使药液从放液电磁阀15流出。所述齿轮反转时，带动所述齿条及所述挤压盘13向上运动，挤压工作结束。具体实施时，还可以通过控制器控制电机17的工作状态，使挤压盘13向下运动到挤压行程的最低点时，持续一段时间(例如3min)，保证对药材的挤压效果。本实施例中，采用齿轮齿条机构的运动机构，结构更加简单，且节省空间。需要指出的时，同样可以采用其它运动机构，例如采用螺旋升降机构，以控制挤压盘13上下运动。

本实施例中，优选的，所述煎药锅体11的内壁设有过滤筒19，过滤筒19采用可拆式的安装方式安装在煎药锅体11内，通过过滤筒19对药液进行过滤，滤掉药渣，同时可根据药材的种类，更换具有不同过滤孔径的过滤筒19。

优选的，本实施例的加热装置14采用电磁加热装置，电磁加热装置相比煤气或电炉电热装置，耗能少，且温度控制更加方便、精准，更适用于中药的煎煮。

作为一种可选的实施方式，可以在煎药锅体11的底部设有一层不锈钢层20，所述不锈钢层20的厚度优选为8～10mm，通过设置不锈钢层20，能够使防止煎药锅体11的底部在高温时变形，而且能够使煎药锅体11受热更均匀，传热效率更高。

由于中药煎煮需要保证较高的密封性，因此，实施例中，所述锅盖12的边缘设有侧翻边121，所述侧翻边121与所述煎药锅体11的顶部配合，形成密封结构，以保证密封性。

为了提升安全性，本实施例中，所述锅盖12上设有压力表21、温度表22和压力安全阀23，以便监测锅内温度和压力，同时可以在煎药锅体11的侧壁上设有放气电磁阀24，进一步提升安全性。

根据本实施例提出的中药自动煎药装置，使用时，首先将需要后下的药材用纱布袋装好，从储药箱顶部的放药口将药材放入储药箱内，打开电动门，然后在对心曲柄滑块机构往复运动的作用下，储药箱从倾斜设置的加药口进入煎药锅体内，包有药材的纱布袋进而从储药箱的出药口被释放出进入煎药锅体的底部，然后在对心曲柄滑块机构往复运动的作用下，储药箱离开煎药锅体，回到初始位置，最后可以关闭电动门，再对进入煎药锅体底部的后下药材进行煎煮，实现了后下药材煎煮的功能。

在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
