补水美容器具的制作方法

本实用新型涉及一种补水美容器具，即补水仪。

背景技术：

补水仪包括水箱和主体，水箱设于主体上，水箱内的水经喷嘴雾化喷出。现有的补水仪还存在如下缺点：水箱在加完水后水箱内气压上升，此时由于水箱内压力的上升，水箱内的水会从补水仪的喷水嘴中喷出来。

如中国实用新型专利cn208598989u公开了一种补水仪就具明显具有该缺点：盖上盖子时，水箱内的压力会上升，此时由于水箱内压力的上升，水箱内的水会从补水仪的喷水嘴中喷出来。

技术实现要素：

为了克服现有补水仪的上述不足，本实用新型提供一种可防止喷水嘴中喷出液体的补水美容器具。

本实用新型解决其技术问题的技术方案是：补水美容器具，包括主体和设置在主体上的水箱，所述的水箱上开设有注水口,从该注水口向水箱内加水，所述的水箱具有气压调节机构，当水箱内的气压增大时通过所述的气压调节机构对水箱内气压进行调节，从而减小水箱内气压。

进一步，当水箱内的气压减小时通过所述的气压调节机构对水箱内气压进行调节，从而增大水箱内气压。

进一步，所述的气压调节机构包括设于水箱内的柔性膜，水箱内气压增大时，所述的柔性膜上鼓从而减小水箱内气压；水箱内液体因消耗而减小时，水箱内气压减小，所述的柔性膜回位。

进一步，所述柔性膜与所述的水箱之间具有调节腔，该调节腔与外界联通。

进一步，所述的水箱上设有盖子，所述的盖子将所述的注水口盖住，所述的柔性膜设于所述的盖子上。

进一步，所述的柔性膜设于所述盖子的背面，所述的柔性膜与所述的盖子之间形成所述的调节腔。

进一步，所述的柔性膜与所述的注水口对应。

进一步，所述的注水口设于所述水箱的上端。

进一步，所述的盖子上设有透气孔，所述的调节腔通过所述的透气孔与外界联通。

进一步，所述的柔性膜设于密封件上，盖上盖子后所述的密封件将所述的注水口密封。

进一步，所述的盖子转动连接在所述的水箱上。

进一步，所述的盖子与所述的水箱之间还具有定位机构，所述的盖子盖到所述水箱上后通过所述的定位机构进行定位。

或者，所述的注水口设于所述水箱的底面上，所述的水箱与所述的主体之间可拆卸连接。

进一步，所述的柔性膜设于所述水箱顶面的背面，所述的柔性膜与所述水箱的顶面之间形成所述的调节腔。

本实用新型的有益效果在于：通过气压调节机构调节水箱内气压，从而防止水箱内的水因空气压力的增大从喷水嘴中喷出。

附图说明

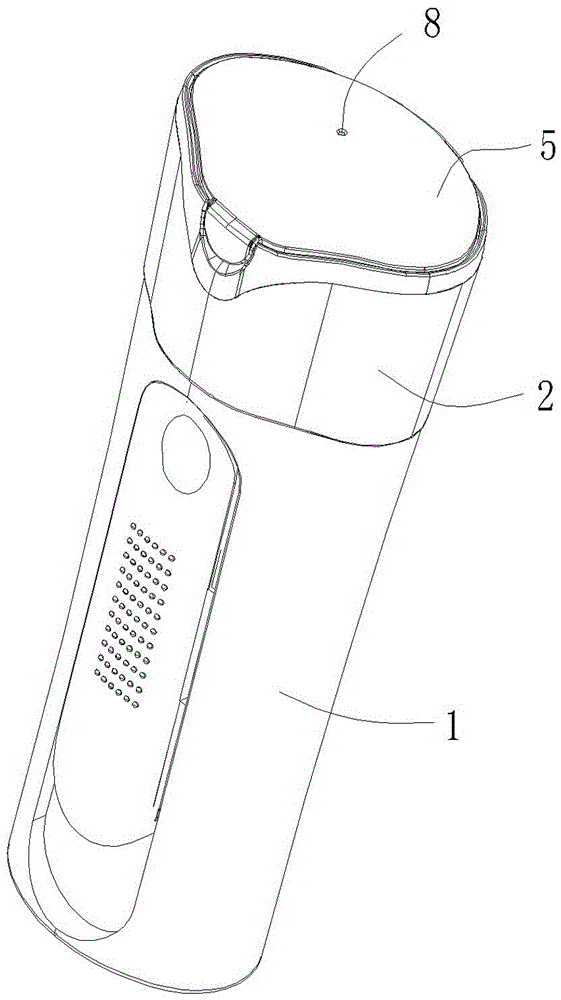

图1是实施例一的结构示意图。

图2是实施例一种显示喷水嘴的本实用新型的结构示意图。

图3是实施例一种去除盖子后本实用新型的结构示意图。

图4是实施例一的剖视图。

图5是实施例一种盖子的背面示意图。

图6是实施例二的结构示意图。

图7是实施例二中水箱的结构示意图。

图8是实施例二中水箱的爆炸图。

图9是实施例二中水箱的剖视图。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步详细说明。

实施例一：参照图1-5，补水美容器具，包括主体1和设置在主体1上的水箱2，所述的水箱2上开设有注水口3,从该注水口3向水箱2内加水，补水美容器具在工作时，水箱2中的水（液体）通过喷嘴3喷出，水（液体）雾化喷出，此为补水美容器具的常规结构，在此不再详述。

所述的水箱2上设有盖子5，所述的盖子5将所述的注水口3盖住，所述的水箱2具有气压调节机构，当水箱2内的气压增大时通过所述的气压调节机构对水箱2内气压进行调节，从而减小水箱2内气压。当水箱2内的气压减小时通过所述的气压调节机构对水箱2内气压进行调节，从而增大水箱2内气压。

本实施例中，所述的气压调节机构包括设于盖子5上的柔性膜6，水箱2内气压增大时，所述的柔性膜6上鼓从而减小水箱2内气压；水箱2内液体因消耗而减小时，水箱2内气压减小，所述的柔性膜6回位，为了方便柔性膜6的鼓起和回位，一般将柔性膜6设置为在初始状态下向下凹的弧面形。柔性膜6可以设于盖子5的正面，也可以设于盖子5的背面，所述的柔性膜6最好与所述的注水口3对应。当柔性膜6设于盖子5的背面时，所述柔性膜6与所述的盖子5之间具有调节腔7，该调节腔7与外界联通，具体可通过设于盖子5上的透气孔8与外界联通。

加完水盖上盖子5后，水箱2内气压增大，所述的柔性膜6上鼓从而减小因盖上盖子对水箱2内气压的影响。水箱2内液体因消耗而减小时，水箱2内气压减小，在外界大气的作用下，所述的柔性膜6回位，当然柔性膜6自身的柔性也有助于该柔性膜的回位。

柔性膜6采用具有柔性的材料制成，例如硅胶、橡胶层，当然还可以采用其他柔性材料。本实施例中柔性膜6在初始状态下为向下凹的弧面，水箱内气压增加时，柔性膜向上鼓起。

本实施例中，推荐将所述的水箱2设于所述主体1的上端，将所述的注水口3设于所述水箱2的上端。当然水箱2的设置位置不局限于此，注水口3的开设位置也不局限于此。

本实施例中，所述的柔性膜6设于密封件9上，盖上盖子5后所述的密封件9将所述的注水口3密封，达到更好的密封效果。密封件9可采用密封圈或密封垫或密封块等形式。密封件9与柔性膜6可一体成型，也可分体成型，密封件9和柔性膜6分体成型的话，密封件9和柔性膜6之间可采用粘接、焊接或热熔等工艺合为一体。密封件9与盖子5之间的连接，也可采用粘接、焊接或热熔等工艺。

本实施例中，所述的盖子5转动连接在所述的水箱2上。转动盖子5即可将盖子盖上，操作方便。当然，盖子也可采用其他方式与水箱连接，或者盖子5与水箱2之间没有连接关系，只需将盖子5盖到水箱2上即可。

本实施例中，所述的盖子5与所述的水箱2之间还具有定位机构，所述的盖子盖到所述水箱上后通过所述的定位机构进行定位，防止盖子脱离水箱。例如在盖子上设卡扣，在水箱上设卡槽，盖子盖上后卡扣卡入卡槽中；或者水箱上设卡扣，盖子上设卡槽等。

实施例一：参照图6-9，补水美容器具，包括主体1和设置在主体1上的水箱2，所述的水箱2上开设有注水口3,从该注水口3向水箱2内加水，补水美容器具在工作时，水箱2中的水（液体）通过喷嘴4喷出，水（液体）雾化喷出，此为补水美容器具的常规结构，在此不再详述。

本实施例中，所述的注水口3设于所述水箱2的底面上，所述的水箱2与所述的主体1之间可拆卸连接，例如如图中所示，水箱2的底面设有螺纹段10，水箱2与主体1之间螺纹连接，当然水箱2与主体1之间还可以采用其他方式进行可拆卸连接，如卡扣连接、插接等。水箱2内装水时先从注水口3向内加水，然后在将主体1连接到水箱2上，在主体1和水箱2的连接过程中，水箱2内的气压会升高。

所述的水箱2具有气压调节机构，当水箱2内的气压增大时通过所述的其他调节机构对水箱2内气压进行调节，从而减小水箱2内气压。当水箱2内的气压减小时通过所述的其他调节机构对水箱2内气压进行调节，从而增大水箱2内气压。

本实施例中，所述的气压调节机构包括设于水箱2的顶面上的柔性膜6，水箱2内气压增大时，所述的柔性膜6上鼓从而减小水箱2内气压；水箱2内液体因消耗而减小时，水箱2内气压减小，所述的柔性膜6回位，为了方便柔性膜6的鼓起和回位，一般将柔性膜6设置为在初始状态下向下凹的弧面形。柔性膜6可以设于水箱2的顶面的正面，也可以设于水箱2的顶面的背面。当柔性膜2设于水箱顶面的背面时，所述柔性膜6与所述的水箱2的顶面之间具有调节腔7，该调节腔7与外界联通，具体可通过设于水箱顶面上的透气孔8与外界联通。

当水箱2内气压增大时，所述的柔性膜6上鼓从而减小竖向内其他。水箱2内液体因消耗而减小时，水箱2内气压减小，在外界大气的作用下，所述的柔性膜6回位，当然柔性膜6自身的柔性也有助于该柔性膜的回位。

柔性膜6采用具有柔性的材料制成，例如硅胶、橡胶层，当然还可以采用其他柔性材料。本实施例中柔性膜6在初始状态下为向下凹的弧面，水箱内气压增加时，柔性膜向上鼓起。

推荐将柔性膜6设于密封件9上，密封件9将透气孔8围住防止透气孔8漏水。密封件9可采用密封圈或密封垫或密封块等形式。密封件9与柔性膜6可一体成型，也可分体成型，密封件和柔性膜分体成型的话，密封件和柔性膜之间可采用粘接、焊接或热熔等工艺合为一体。密封件与盖子之间的连接，也可采用粘接、焊接或热熔等工艺。
