医疗器械零部件连接头加工定位装置的制作方法

本实用新型属于医疗器械零部件加工技术领域，尤其涉及一种医疗器械零部件连接头加工定位装置。

背景技术：

医疗器械零部件是指直接或间接用于人体的仪器、设备、器具、体外诊断试剂及校准物、材料以及其他类似相关的物品；效用主要通过物理等方式获得。医疗器械零部件由于其适用的医疗手段不同，其自身结构具有特殊性，因此，不同的医疗器械零部件需要适用的加工装置。现有医疗器械零部件，若无法有效进行定位，导致加工时位置跑偏，造成后续加工时需要重新定位，工作效率低，费时费力；定位后无法灵活取出，造成擦伤问题。

技术实现要素：

本实用新型的目的是为了解决上述技术问题，而提供一种医疗器械零部件连接头加工定位装置，从而实现连接头稳定定位，提高加工效率。为了达到上述目的，本实用新型技术方案如下：

医疗器械零部件连接头加工定位装置，包括产品侧边定位组件和产品斜面定位组件，产品包括本体、设于本体一侧具有若干开口位的腔体、以及设于腔体一侧斜向外延伸地连接部，所述连接部的端部设有环形部，所述产品侧边定位组件包括第一定位台、设于第一定位台上的挡板、以及与挡板相对应配合夹持产品的定位板，所述定位板的外侧设有固定板，所述固定板上设有若干将定位板贴合卡持本体于挡板侧边的第一滑动件，所述产品斜面定位组件包括第二定位台、设于第二定位台上的斜面板、以及设于第二定位台两侧定位斜面板的挡块，所述斜面板上设有嵌入环形部的仿形部。

具体的，所述产品侧边定位组件和产品斜面定位组件均设于活动板上，活动板的两端对称设有安装槽，活动槽对位卡接安装至待加工位。

具体的，所述连接部内设有贯穿其内部连通至腔体的第一孔位，连接部的端部设有位于第一孔位外周的环形部，环形部相对本体倾斜设置。

具体的，所述本体内设有贯穿其内部连通至腔体的第二孔位。

具体的，所述第一定位台内开设有第一槽体，第一槽体与挡板的连接处设有承载产品的本体底部的挡边。

具体的，所述第二定位台内设有容置斜面板的第二槽体，第二槽体内设有卡持定位斜面板于其内部的第二滑动件。

与现有技术相比，本实用新型医疗器械零部件连接头加工定位装置的有益效果主要体现在：

通过产品侧边定位组件和产品斜面定位组件分别对产品的不同角度进行定位加工，提高加工效率；产品侧边定位组件内的挡板和定位板配合定位产品的本体，通过调节第一滑动件能准确匹配适合的尺寸适用于定位板与挡板之间的距离，增加产品尺寸的适用范围，灵活取件；产品斜面定位组件内斜面板配合挡块，仿形部能准确稳定的定位产品的环形部，挡块定位斜面板无偏移，适用于具有斜面的产品高效定位。

附图说明

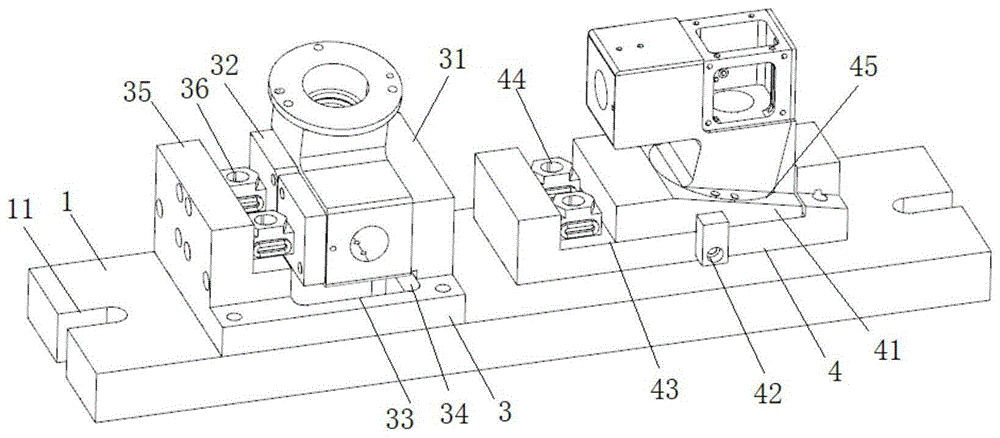

图1是本实用新型实施例的结构示意图；

图2是本实施例产品的结构示意图；

图中数字表示：

1活动板、11安装槽、2本体、21腔体、22连接部、23第一孔位、24环形部、25第二孔位、26开口位、27安装孔、3第一定位台、31挡板、32定位板、33第一槽体、34挡边、35固定板、36第一滑动件、4第二定位台、41斜面板、42挡块、43第二槽体、44第二滑动件、45仿形部。

具体实施方式

下面结合附图将对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

实施例：

参照图1-2所示，本实施例是医疗器械零部件连接头加工定位装置，包括产品侧边定位组件和产品斜面定位组件。

产品侧边定位组件和产品斜面定位组件均设于活动板1上，活动板1的两端对称设有安装槽11，活动槽11对位卡接安装至待加工位。

本实施例中产品为医疗器械零部件的连接头，产品包括方柱形的本体2、设于本体2一侧具有若干开口位的腔体21、以及设于腔体21一侧斜向外延伸地方柱形的连接部22。连接部22内设有贯穿其内部连通至腔体21的第一孔位23，连接部22的端部设有位于第一孔位23外周的环形部24，环形部24相对本体2倾斜设置。本体2内设有贯穿其内部连通至腔体21的第二孔位25。腔体21的相邻侧壁上均设有开口位26。环形部24和腔体21的侧壁上均设有若干安装孔27。

产品侧边定位组件包括第一定位台3、设于第一定位台3上的挡板31、以及与挡板31相对应配合夹持产品的定位板32；第一定位台3内开设有第一槽体33，第一槽体33与挡板31的连接处设有承载产品的本体2底部的挡边34，定位板32的外侧设有固定板35，固定板35与定位板32之间设有若干连接定位板32的第一滑动件36，固定板35为l形结构，第一滑动件36置于固定板35的内侧，通过调节第一滑动件36的大小尺寸，从而使得定位板32能准确卡持住产品的本体2于挡板31之间。

产品斜面定位组件包括第二定位台4、设于第二定位台4上的斜面板41、以及设于第二定位台4两侧定位斜面板41的挡块42；第二定位台4内设有容置斜面板41的第二槽体43，第二槽体43内设有卡持定位斜面板41于其内部的第二滑动件44。斜面板41上设有嵌入环形部24的仿形部45。

应用本实施例时，通过产品侧边定位组件和产品斜面定位组件分别对产品的不同角度进行定位加工，提高加工效率；产品侧边定位组件内的挡板31和定位板32配合定位产品的本体2，通过调节第一滑动件36能准确匹配适合的尺寸适用于定位板32与挡板31之间的距离，增加产品尺寸的适用范围，灵活取件；产品斜面定位组件内斜面板41配合挡块42，仿形部45能准确稳定的定位产品的环形部24，挡块42定位斜面板41无偏移，适用于具有斜面的产品高效定位。

以上所述的仅是本实用新型的一些实施方式。对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
