一种医护用医疗器材放置架的制作方法

本实用新型涉及医疗器械技术领域，具体为一种医护用医疗器材放置架。

背景技术：

医院中大部分的病人都需要临床护理,往往医疗人员都是用于托着盛放医疗器械的托盘,在病房中监护病人，由于要给病人检查病情,要将放置架内的器材取出用于治疗病人，现有技术中的放置架大都是固定，又因医护人员本身身高有别,而给医护人员的移动和使用带来了很多不便,长时间弯腰工作也会给医护人员身体带来危害,医院的病人较多，放置架的占用面积过大,移动放置架比较困难,给医护人员带了不便，而且在医务人员对病人进行用药或者检查时，需要对病人的信息进行翻找比较麻烦，因此，需要进一步改进。

技术实现要素：

本实用新型的目的在于提供一种医护用医疗器材放置架，结构简单，设计合理，能够方便放置医疗器械与药品，同时方便医务人员进行使用，降低医护人员的劳动强度，通过设置触摸显示屏，能够对病人的信息进行核对，方便医务人员在对病人进行检查或者用药时进行核查，避免出现错误，通过设置抽屉，能够放置药品，避免药品直接放置在表面，细菌对药品或者包装造成污染，通过设置遮光罩，能够对需要避光的药品进行保护，避免紫外线消毒灯或者其他光线照射，通过设置支撑臂，能够对支撑盘进行支撑，从而对托盘进行支撑，方便医护人员对托盘内的药物与器械进行拿取，降低医护人员的劳动强度，通过设置收集盒，能够对使用后的垃圾进行回收，避免造成污染，通过设置紫外线消毒灯，能够对抽屉内进行消毒，避免药物或者器材被污染，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种医护用医疗器材放置架，包括箱体，所述箱体顶部设有放置台，所述放置台内腔安装有触摸显示屏，所述放置台下方设有抽屉，且所述抽屉与箱体之间通过滑轨连接，所述抽屉内腔设有托盘，所述托盘内安装有遮光罩，所述抽屉下方设有放置柜，所述放置柜内腔安装有放置架，所述放置柜后侧设有蓄电池，所述箱体一侧设有固定罩，所述固定罩内腔安装有支撑臂，所述支撑臂包括第一支撑杆与第二支撑杆，所述第二支撑杆一端设有支撑盘，所述第一支撑杆与箱体之间、第二支撑杆与第一支撑杆之间、第二支撑杆与支撑盘之间均通过球头万向节连接，所述支撑盘内安装有吸盘，所述固定罩下方设有收集盒，且所述收集盒与箱体固定连接，所述收集盒顶部安装有收集口。

进一步而言，所述抽屉与放置柜上方设有紫外线消毒灯，且所述紫外线消毒灯通过隔板与箱体连接，所述紫外线消毒灯前侧设有遮光板。

进一步而言，所述抽屉内设有放置槽，且所述托盘设于放置槽内。

进一步而言，所述第一支撑杆与第二支撑杆均为手动伸缩杆，且所述第一支撑杆与第二支撑杆的固定杆的长度小于固定罩的高度。

进一步而言，所述箱体底部拐角位置均设有凹槽，所述凹槽内安装有固定板，所述固定板底部安装有行走轮，所述固定板顶部通过减震弹簧与凹槽顶部连接。

进一步而言，所述箱体另一侧设有把手。

与现有技术相比，本实用新型的有益效果是：

本实用新型所涉及的一种医护用医疗器材放置架，结构简单，设计合理，能够方便放置医疗器械与药品，同时方便医务人员进行使用，降低医护人员的劳动强度，通过设置触摸显示屏，能够对病人的信息进行核对，方便医务人员在对病人进行检查或者用药时进行核查，避免出现错误，通过设置抽屉，能够放置药品，避免药品直接放置在表面，细菌对药品或者包装造成污染，通过设置遮光罩，能够对需要避光的药品进行保护，避免紫外线消毒灯或者其他光线照射，通过设置支撑臂，能够对支撑盘进行支撑，从而对托盘进行支撑，方便医护人员对托盘内的药物与器械进行拿取，降低医护人员的劳动强度，通过设置收集盒，能够对使用后的垃圾进行回收，避免造成污染，通过设置紫外线消毒灯，能够对抽屉内进行消毒，避免药物或者器材被污染。

附图说明

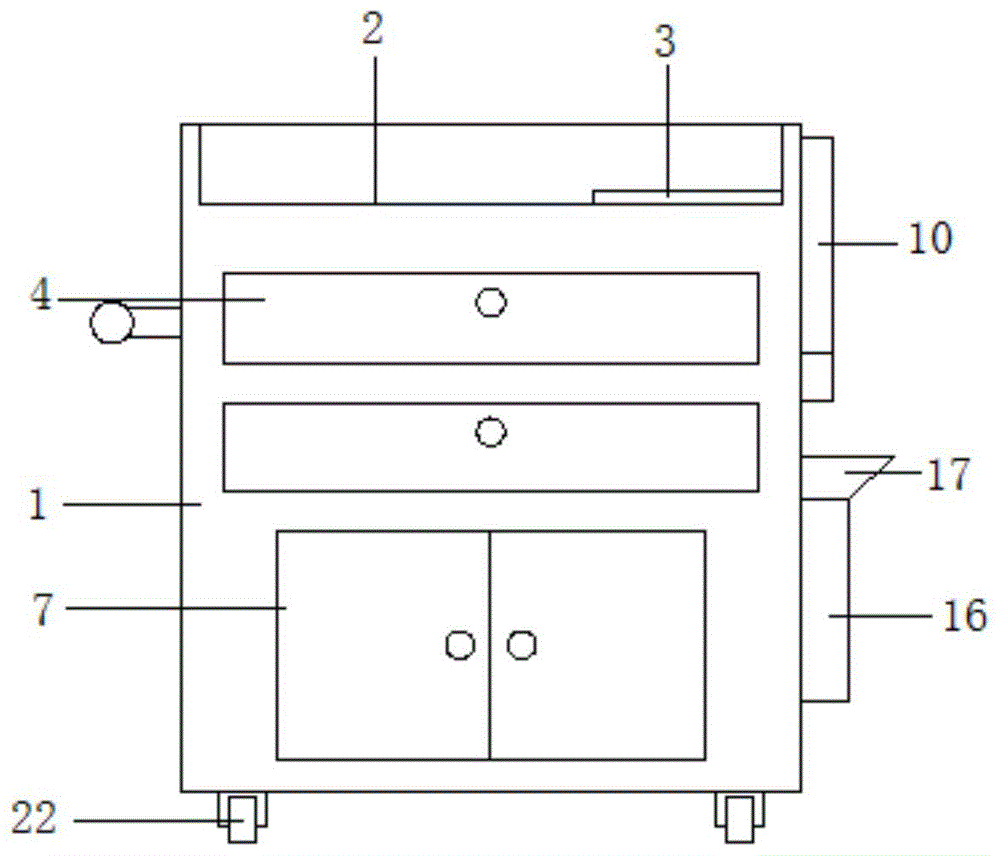

图1为本实用新型的主视图；

图2为本实用新型的箱体剖视图；

图3为本实用新型的支撑臂结构图；

图4为本实用新型的支撑盘结构图；

图5为本实用新型的抽屉俯视图。

图中：1、箱体；2、放置台；3、触摸显示屏；4、抽屉；5、托盘；6、遮光罩；7、放置柜；8、放置架；9、蓄电池；10、固定罩；11、支撑臂；12、第一支撑杆；13、第二支撑杆；14、支撑盘；15、吸盘；16、收集盒；17、收集口；18、紫外线消毒灯；19、放置槽；20、凹槽；21、固定板；22、行走轮。

具体实施方式

下面将结合本实用新型实例中的附图，对本实用新型实例中的技术方案进行清楚、完整地描述。所描述的实例仅仅是本实用新型的一部分实例，而不是全部的实例。基于本实用新型中的实例，本领域其他人员在没有做出创造性改变前提下所获得的所有其他实例，都属于本实用新型保护的范围。

实施例1

如图1-图5所示，一种医护用医疗器材放置架，包括箱体1，所述箱体1顶部设有放置台2，所述放置台2内腔安装有触摸显示屏3，能够对病人的信息进行核对，方便医务人员在对病人进行检查或者用药时进行核查，避免出现错误，所述放置台2下方设有抽屉4，能够放置药品，避免药品直接放置在表面，细菌对药品或者包装造成污染，且所述抽屉4与箱体1之间通过滑轨连接，所述抽屉4内腔设有托盘5，所述托盘5内安装有遮光罩6，能够对需要避光的药品进行保护，避免紫外线消毒灯18或者其他光线照射，所述抽屉4下方设有放置柜7，所述放置柜7内腔安装有放置架8，所述放置柜7后侧设有蓄电池9，所述箱体1一侧设有固定罩10，所述固定罩10内腔安装有支撑臂11，能够对支撑盘14进行支撑，从而对托盘5进行支撑，方便医护人员对托盘5内的药物与器械进行拿取，降低医护人员的劳动强度，所述支撑臂11包括第一支撑杆12与第二支撑杆13，所述第二支撑杆13一端设有支撑盘14，所述第一支撑杆12与箱体1之间、第二支撑杆13与第一支撑杆12之间、第二支撑杆13与支撑盘14之间均通过球头万向节连接，所述支撑盘14内安装有吸盘15，所述固定罩10下方设有收集盒16，能够对使用后的垃圾进行回收，避免造成污染，且所述收集盒16与箱体1固定连接，所述收集盒16顶部安装有收集口17。

更具体而言，所述抽屉4与放置柜7上方设有紫外线消毒灯18，能够对抽屉4内进行消毒，避免药物或者器材被污染，且所述紫外线消毒灯18通过隔板与箱体1连接，所述紫外线消毒灯18前侧设有遮光板，避免紫外线消毒灯18对人体照射，从而保护医护人员，所述抽屉4内设有放置槽19，且所述托盘5设于放置槽19内，所述第一支撑杆12与第二支撑杆13均为手动伸缩杆，且所述第一支撑杆12与第二支撑杆13的固定杆的长度小于固定罩10的高度，所述箱体1底部拐角位置均设有凹槽20，所述凹槽20内安装有固定板21，所述固定板21底部安装有行走轮22，所述固定板21顶部通过减震弹簧与凹槽10顶部连接，所述箱体1另一侧设有把手。

实施例2

如图4所示，所述支撑盘14可以为圆形结构，也可以为方形结构，所述吸盘15设于支撑盘14内腔的中心位置，所述支撑盘14顶部边缘均设有防护垫。

本实用新型工作原理：在使用时，通过液压伸缩杆4对活动杆3进行推动，从而对支撑柱8进行升降，在机械升降操作出现故障时，可以更换使用手动进行操作，拉动操作杆12推动活动杆3对支撑柱8进行升降，支撑台11起到支撑作用，同时增加稳定性。

尽管已经显示和描述了本实用新型的实例，对于本领域的其他技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
