一种自发热暖宫驱寒贴的制作方法

本实用新型涉及医疗外用药贴技术领域，具体为一种自发热暖宫驱寒贴。

背景技术：

暖宫是女性保养用词，通过暖宫能够调经养血和温暖子宫，起到抗炎修复、科学调理子宫环境、有效保护身体健康和生育能力的作用，特别适用于人流后的子宫损伤、妇科炎症、宫寒不孕等病症，暖宫是为女性受伤受寒的子宫进行修复的一种保养方法，暖宫方法基本都是采用暖宫驱寒贴，副作用少，较为安全。

但是，传统的在使用过程中存在一些弊端，比如：

1、现有的自发热暖宫驱寒贴不能与人体的直接皮肤接触，必须粘贴在秋衣的表面，但是当天气较为炎热时，使用者通常都只会穿一件单衣，若将该暖宫驱寒贴直接粘贴在单衣的表面，则不美观，并会给使用者带来极大的不便，实用性较低。

现有的自发热暖宫驱寒贴其发热过程中温度不能控制，由于每个个体接受的温度不一致，当温度对于使用者来说过高时，会造成使用者的烫伤或不适。

技术实现要素：

本实用新型的目的在于提供一种自发热暖宫驱寒贴，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：包括固定框，所述固定框的内部固定焊接有安装布，所述安装布的表面粘合连接有暖宫驱寒贴本体，所述固定框的两侧均固定焊接有安装块，所述安装块远离固定框的一侧通过卡槽卡合连接有固定块，所述安装块的内部并位于卡槽的两侧均开设有安装槽，所述安装槽远离卡槽的一端均活动插接有滑动杆，所述滑动杆位于安装槽内部的一端固定焊接有滑动板，所述滑动板远离滑动杆的一端固定焊接有插杆，所述插杆与固定块卡合连接，所述安装布远离暖宫驱寒贴本体的一侧的两端均粘合连接有安装板，所述安装板的两端均固定焊接有第二弹簧，所述第二弹簧远离安装板的一端固定焊接有卡柱，所述卡柱与固定框的内壁卡合连接，所述安装板之间固定安装有隔热垫。

其中，所述固定框采用回字型的结构，并且所述安装块和固定框远离暖宫驱寒贴本体的一侧均粘合连接有海绵垫。

其中，所述滑动杆远离滑动板的一端固定焊接有调节块，并且所述滑动杆的表面并位于滑动板与安装槽的内壁之间缠绕有第一弹簧。

其中，所述固定块开设有与插杆相适配的限位槽，并且所述滑动板与安装槽滑动连接。

其中，所述安装布的材质采用涤棉纱，并且所述隔热垫的材质采用棉纱。

其中，所述固定块远离安装块的一端固定焊接有腰带，并且所述腰带的材质采用有弹性的布料。

与现有技术相比，本实用新型的有益效果是：

1、通过固定框、安装布、固定块、安装槽、滑动杆、滑动板、插杆和腰带的配合作用，可以实现将暖宫驱寒贴本体在安装布的表面进行黏粘贴固定，通过腰带、固定框、安装块和固定块将其进行固定，有效的避免了当天气炎热时不方便粘贴暖宫驱寒贴本体的问题，给使用者带来了方便，实用性较高。

2、通过安装板、第二弹簧、卡柱和隔热垫的配合作用，可以实现当使用者觉得温度过高时，可以将隔热垫通过安装板进行固定，对温度进行一定程度的降低，增加了使用者的舒适度。

附图说明

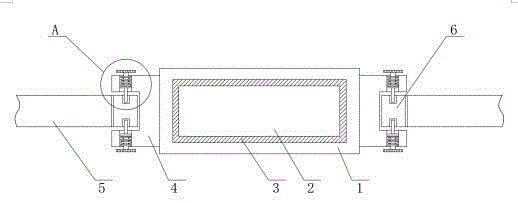

图1为本实用新型整体结构的俯视图；

图2为本实用新型整体结构的仰视图；

图3为本实用新型图1中a处放大结构图；

图4为本实用新型图2中b处放大结构图。

图中：1-固定框；2-暖宫驱寒贴本体；3-安装布；4-安装块；5-腰带；6-固定块；7-海绵垫；8-安装板；9-滑动杆；10-滑动板；11-插杆；12-安装槽；13-第一弹簧；14-卡柱；15-第二弹簧；16-隔热垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：包括固定框1，所述固定框1的内部固定焊接有安装布3，所述安装布3的表面粘合连接有暖宫驱寒贴本体2，所述固定框1的两侧均固定焊接有安装块4，所述安装块4远离固定框1的一侧通过卡槽卡合连接有固定块6，所述安装块4的内部并位于卡槽的两侧均开设有安装槽12，所述安装槽12远离卡槽的一端均活动插接有滑动杆9，所述滑动杆9位于安装槽12内部的一端固定焊接有滑动板10，所述滑动板10远离滑动杆9的一端固定焊接有插杆11，所述插杆11与固定块6卡合连接，所述安装布3远离暖宫驱寒贴本体2的一侧的两端均粘合连接有安装板8，所述安装板8的两端均固定焊接有第二弹簧15，所述第二弹簧15远离安装板8的一端固定焊接有卡柱14，所述卡柱14与固定框1的内壁卡合连接，所述安装板8之间固定安装有隔热垫16。

其中，所述固定框1采用回字型的结构，并且所述安装块4和固定框1远离暖宫驱寒贴本体2的一侧均粘合连接有海绵垫，可以吸收人体表面的汗水。

其中，所述滑动杆9远离滑动板10的一端固定焊接有调节块，并且所述滑动杆9的表面并位于滑动板10与安装槽12的内壁之间缠绕有第一弹簧13，加强插杆11与固定块6之间的固定。

其中，所述固定块6开设有与插杆11相适配的限位槽，并且所述滑动板10与安装槽12滑动连接，可以实现固定块6和安装块4的拆卸很安装，便于该暖宫驱寒贴的清洗。

其中，所述安装布3的材质采用涤棉纱，并且所述隔热垫16的材质采用棉纱，避免与皮肤摩擦，而造成皮肤的损伤。

其中，所述固定块6远离安装块4的一端固定焊接有腰带5，并且所述腰带5的材质采用有弹性的布料，适合不同身材的使用者。

工作原理：使用时，首先将固定块6与安装块4之间进行安装，先拉动调节块，调节块通过滑动杆9带动滑动板10移动，挤压第一弹簧13，滑动板10带动插杆11移出安装块4的卡槽，然后将固定块6插入安装块4的卡槽内部，松开调节块，由于第一弹簧13的恢复性弹力，第一弹簧13通过滑动板10带动插杆11与固定块6发生卡合连接，实现固定，然后暖宫驱寒贴本体2直接粘贴在安装布3的表面，可以实现将暖宫驱寒贴本体3在安装布的表面进行黏粘贴固定，通过腰带5、固定框1、安装块4和固定块6将其进行固定，有效的避免了当天气炎热时不方便粘贴暖宫驱寒贴本体2的问题，给使用者带来了方便，实用性较高，当使用者温度觉得过高时，按动卡柱14，使得卡柱14挤压第二弹簧15，使得卡柱14进入固定框1的固定槽的内部，然后按压安装板，使得安装板8粘贴在安装布3的另一面，实现隔热垫16的固定，对温度进行一定程度的降低，增加了使用者的舒适度。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
